多辐条轻量化运动汽车轮毂结构

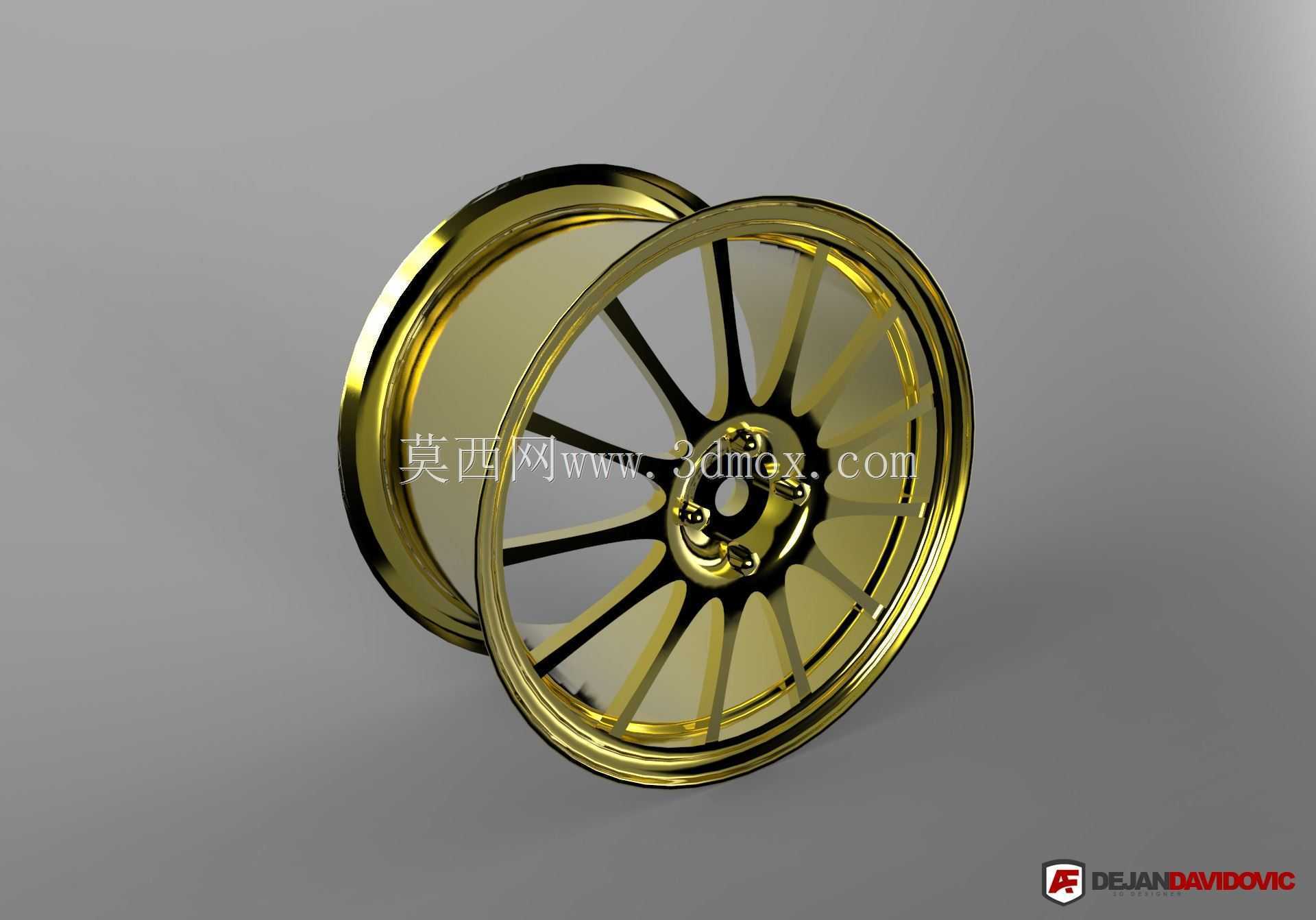

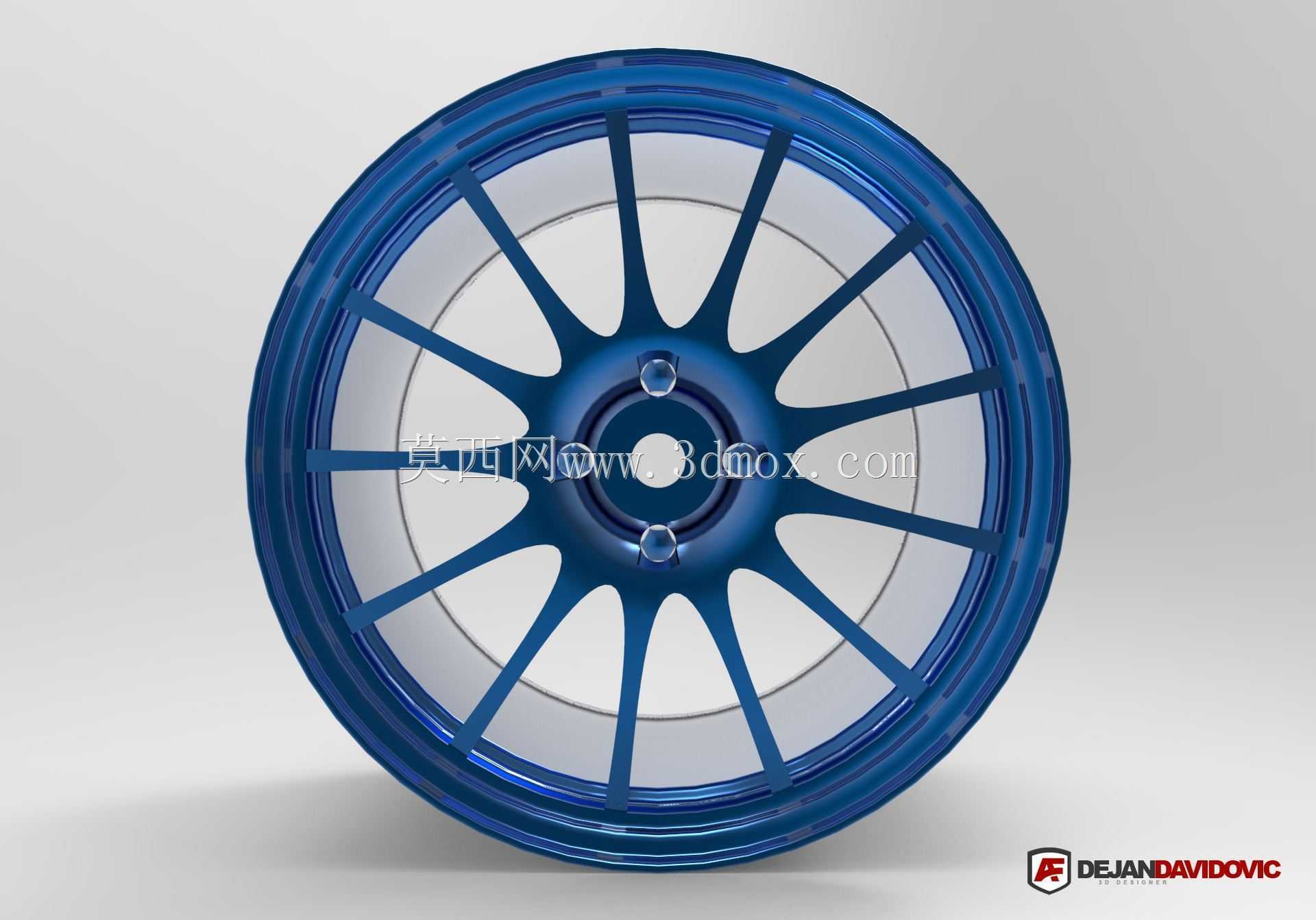

　　这套轮圈结构围绕乘用车改装与运动化行驶场景展开，轮辋部分采用深槽一体式成型思路，外侧轮缘保留足够翻边高度，用来约束轮胎胎圈在侧向大载荷下的位移，避免激烈过弯时胎圈脱开。轮辐采用十辐分叉式布局，辐条从中心安装座向外呈放射状延伸，每根辐条截面做渐变收窄处理，靠近轮毂轴承座的位置截面加厚，承担制动扭矩传递与路面冲击载荷，向轮辋衔接处逐步变薄，在保证抗弯刚度的前提下削减非簧载质量。中心安装面预留五个螺栓过孔，孔位分布圆按照常规乘用车五孔轮毂规格布置，中心孔预留定位台阶，装配时可与转向节轴头形成止口配合，保证轮圈回转同轴度，降低高速行驶时的径向跳动。

　　从实际使用维度看，这类运动轮圈多用于性能车街道改装、赛道日体验以及展示样车装配，轮辋内侧预留气门嘴安装孔，可兼容常规无内胎子午线轮胎，轮辋内壁轮廓符合轮胎胎圈贴合弧度，充气后胎圈能够均匀压紧在轮缘密封面上。设计过程中需要重点校核几个边界：一是轮辐与制动卡钳的避让间隙，中心座向外延伸的辐条根部留出足够空腔，可容纳大尺寸多活塞制动卡钳，避免转向打满或悬架压缩时发生干涉；二是偏距控制，轮圈安装面到轮辋中心面的距离直接决定轮距变化与悬架几何，建模时将安装接合面、轮辋中分面、螺栓孔分布圆三个基准单独建立参数，可快速调整偏距以适配不同车型的翼子板边界；三是轮缘外侧的抛光装饰面与内侧承载面区分开，外露面做连续曲面顺滑过渡，既降低应力集中，也方便后期表面阳极氧化或电镀处理。

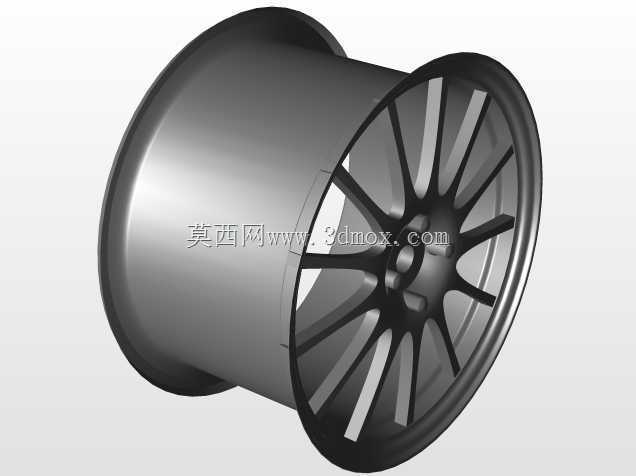

　　三维建模阶段先以旋转特征生成轮辋基体，勾勒出胎圈座、槽底、轮缘的完整回转轮廓，再通过草图绘制单根辐条的放射路径与截面形状，阵列得到全部辐条后与轮辋、中心座合并为整体，螺栓孔、气门孔采用切除特征完成，所有转角位置添加圆角过渡，避免铣削或铸造过程中出现应力集中裂纹。整套结构兼顾承载强度、散热空间与外观表现力，辐条之间的大空隙可以让行驶气流直接穿过制动盘区域，带走制动摩擦产生的热量，降低连续制动后的热衰减风险。
