圆柱螺纹型电感式接近开关三维结构

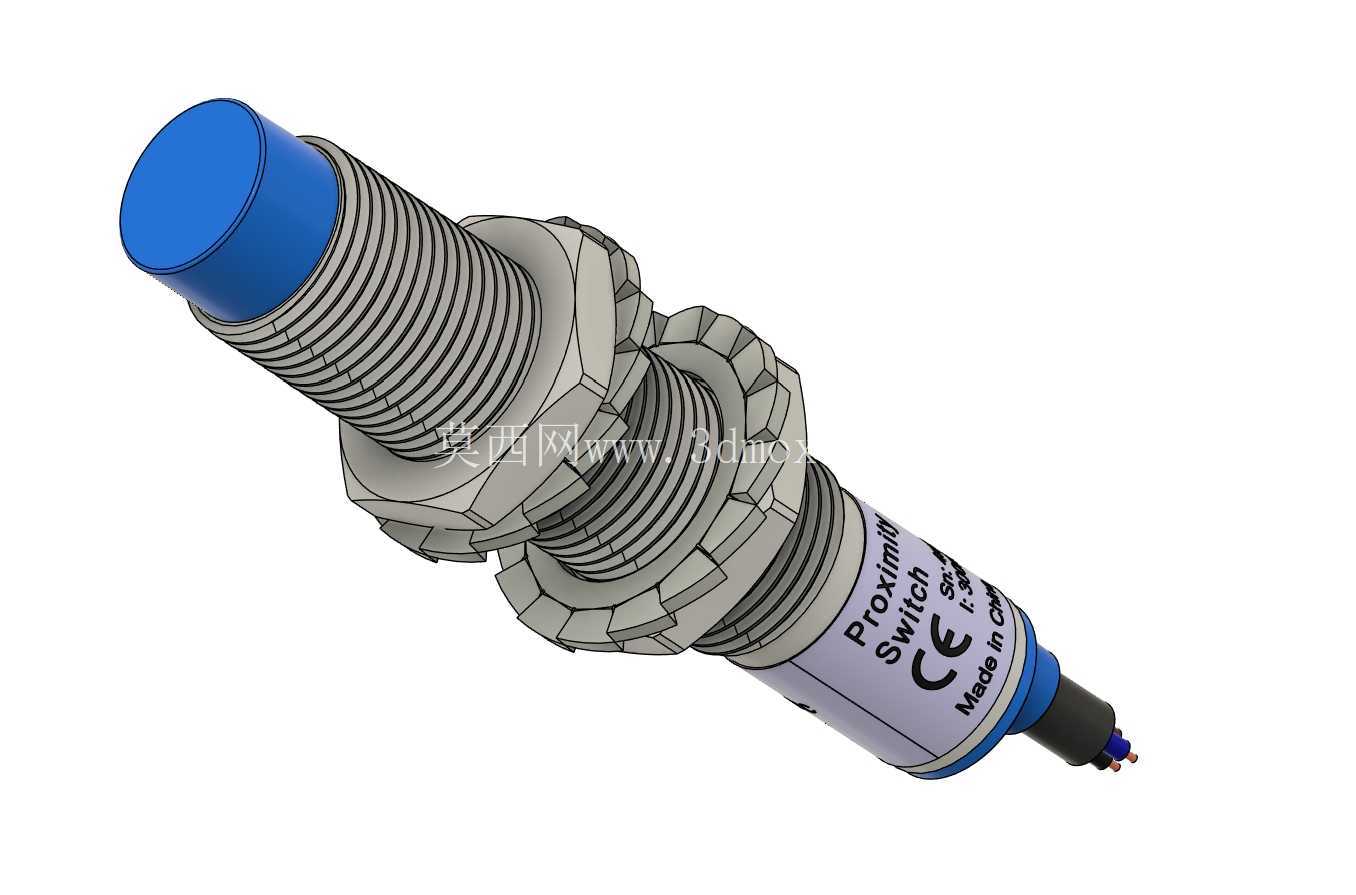

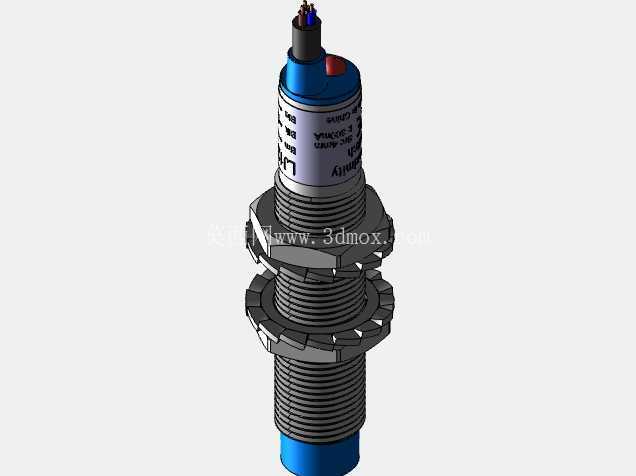

　　圆柱螺纹式接近开关在自动化产线、机床上下料、输送定位和金属工件计数场景中使用频繁，这类元件虽然体积不大，却直接决定设备动作触发的稳定性。模型围绕M12螺纹壳体展开，前端为蓝色感应面，中段布置六角锁紧螺母与安装定位结构，后部为带标识的圆柱筒体和出线端，整体形态还原了实际接线型接近传感器的装配关系。

　　从设备用途看，该类传感器主要用于无接触检测金属目标。工件进入感应范围后，内部振荡回路状态发生变化，输出端向PLC或继电器回路提供开关信号，从而完成到位判断、限位保护、转速脉冲采集或物料存在确认。与机械限位开关相比，它没有外露的机械触臂，检测时不需要碰撞目标，适合高频往复、油污粉尘较多或安装空间狭窄的位置。

　　结构设计上，螺纹筒体承担了主要安装功能。M12外螺纹贯穿主体前段，配合两只六角螺母，可以在支架孔位中调整伸出长度，并通过双螺母夹紧固定。这样的结构在工程现场很实用：当输送带护栏、夹具挡块或工件轮廓发生小幅变化时，不必重新加工支架，只需松开螺母，沿轴向微调感应面与目标之间的距离，再锁紧即可。前端感应面略突出于螺纹段，能够减少金属安装座对磁场分布的干扰；后端筒体直径与螺纹段衔接平滑，便于穿入标准安装孔。

　　外形边界需要在布局阶段重点校核。传感器主体直径按M12规格考虑，安装孔宜保留合理间隙，周围应预留扳手空间，避免六角螺母与钣金边缘、线槽或气管发生干涉。筒体总长度包含感应头、螺纹段、锁紧区、标签筒体和尾部出线结构，三维布置时不能只按螺纹长度占位。尾部电缆弯曲半径也应纳入模型检查范围，尤其在滑台、旋转夹具或往复运动机构上，线缆不能被拉扯、摩擦或压入运动副。

　　检测距离约4mm是选型和安装的核心边界。实际调试时，感应面与金属目标之间通常不按极限距离布置，而是留出余量，以抵消工件抖动、输送带振动、安装累积误差和温度变化带来的影响。对于碳钢类目标，触发距离较稳定；面对不锈钢、铜、铝等非铁磁性金属时，有效感应距离会衰减，因此在治具设计阶段应根据材料重新校核间隙。若目标尺寸过小、厚度过薄或运动方向斜切感应面，也可能出现信号抖动。

　　模型中尾部出线形式适合固定设备或低速运动部位。接线时应关注直流供电极性、负载电流和输出类型，NPN常闭型在无目标时维持相应输出状态，目标接近后状态翻转，这一点在安全联锁和停机逻辑中不能混淆。工程建模时可将传感器作为标准外购件纳入装配库，安装支架则围绕螺纹直径、螺母对边尺寸、线缆走向和检测方向进行设计。

　　在典型工位上，这类传感器常嵌入气缸夹具、导轨挡停机构、分拣溜槽或转盘周边。布置时应让被检测金属面尽量正对感应面，运动轨迹避免侧向擦碰；多只传感器并排安装时，还要注意相邻感应头之间的串扰，不能只按外形间距排列。对于钣金机架，若安装孔周围金属过于贴近感应面，可能造成基准信号偏移，因此支架端面与感应头之间应保留适当退让。

　　该三维结构把螺纹壳体、锁紧螺母、感应端、标签筒体和电缆引出段完整表达出来，适合在设备总图中进行干涉检查、安装孔位设计、维护空间评估和检测距离示意。对结构工程师而言，建模重点不在复杂曲面，而在把真实元件的安装边界、调节方式和信号触发位置准确放入设备上下文，使后期装配、接线与调试都能与现场工况对应。
