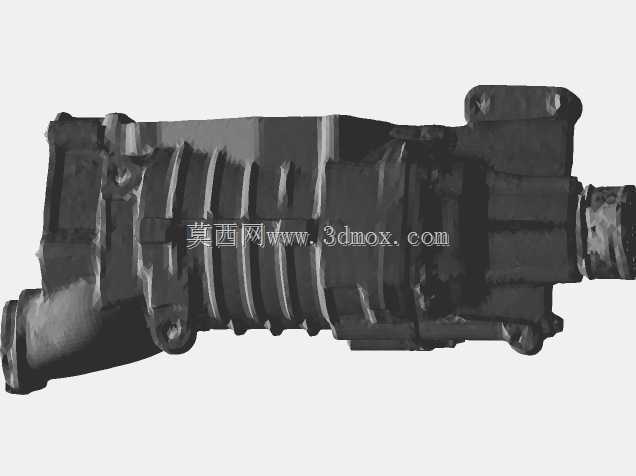

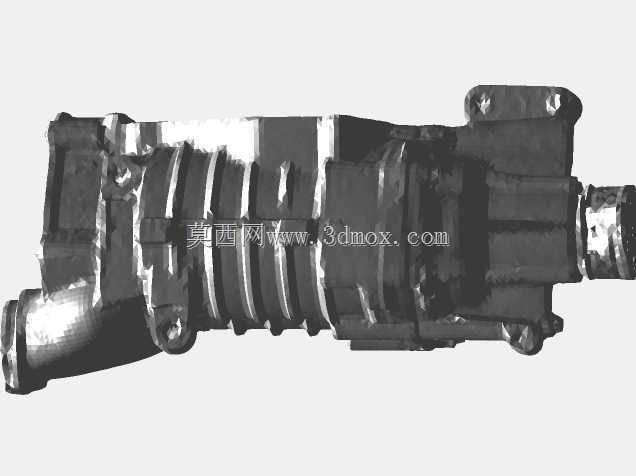

伊顿m45迷你超级充电器三维扫描结构

　　该扫描结构对应小型伊顿m45超级充电器，在车用动力附件、改装动力单元以及小型机械增压系统教学与逆向开发中具有较强参考价值。设备本体采用长轴串联式布局，主体由输入端壳体、多级压缩腔、散热肋段、输出连接端以及侧向安装支座共同构成，整体轮廓紧凑，能够在发动机舱侧边、支架平台或试验台架的有限空间内完成布置。

　　从实际用途看，这类部件的核心作用是通过机械驱动方式提高进气充量，为小型动力系统提供额外增压能力。输入端需要与动力传递路径保持可靠连接，输出端则对接进气管路，因此两端接口的同轴度、法兰面位置以及周边避让空间，是三维结构复现时必须重点核对的内容。扫描模型保留了外壳上的加强筋、螺栓凸台、安装耳孔和局部铸造圆角，这些细节并非单纯外观特征，而是影响壳体刚度、密封面贴合以及装配干涉判断的关键结构。

　　外形处理上，中段密集的环形散热肋沿轴向分布，既增加壳体与空气的接触面积，也在视觉上形成明显的分段节奏。肋条之间的凹槽深度、宽度和过渡圆角会影响热交换效率，同时也关系到灰尘积聚、维护清理和振动应力分布。工程建模时不能只按规则圆柱阵列简化，应结合扫描点云观察肋条根部的拔模斜度与铸造壁厚，避免在后续有限元分析或3D打印验证中出现结构失真。

　　安装边界主要集中在下部支座和侧部凸台。支座承担整机重量与工作振动载荷，孔位间距、孔轴方向、支撑面平面度以及与主体中心线的高度差，都直接影响支架设计。若用于整车布置，还需同步检查输入端带轮或耦合件的运动包络、输出管路转弯半径、机油或通气接口位置，以及与防火墙、车架纵梁、发电机和空调管路之间的最小间隙。

　　设计思路上，该类充电器壳体强调承压、散热和装配稳定性的平衡。厚重端盖用于保证轴承与转子支撑位置，薄壁肋区用于控制重量和温升，侧向接口则服务于管路或附属系统连接。逆向建模过程中，可先依据扫描外形建立主体分段曲面，再对安装孔、结合面和定位基准进行特征化重构；对非配合区域的粗糙扫描纹理可适当收敛，对密封面、轴承孔和螺栓连接区域则应保留足够几何精度。通过该结构，设计者能够完成支架校核、管路走向确认、教学演示以及增压部件空间匹配等工作。
