这套电动绞车结构主要面向中小型牵引、卷扬和临时拖拽场景,常见于越野车辆自救、特种作业车辆后部牵引、车间内轻型设备移位、舞台布景牵拉以及小型工程现场的绳索收放作业。设备的核心任务是把驱动端的旋转运动稳定传递到卷筒,通过多层绳索缠绕产生可控拉力,同时在停机或负载保持时依靠传动链和制动结构降低反转风险。

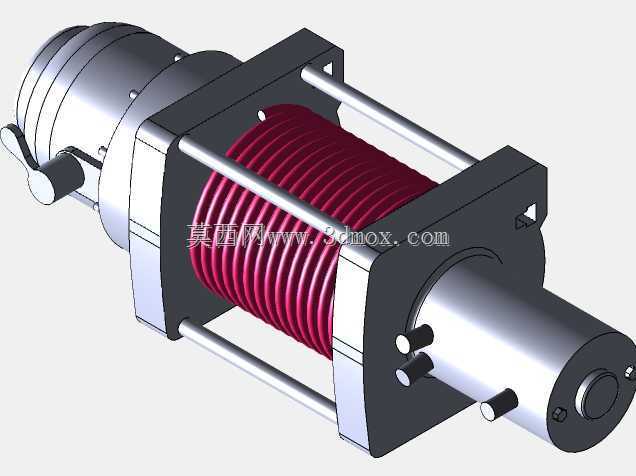

从结构布置看,模型左侧为驱动与减速集成段,外部采用阶梯圆筒壳体,既容纳电机和多级传动件,也为安装定位提供同轴基准。中部是红色卷筒组件,卷筒表面设置连续绳槽,作用是约束绳索排列轨迹,减少乱绳、咬绳和相邻绳圈挤压。卷筒两侧由黑色端板支撑,端板通过四根平行拉杆形成框架,这种布置能让卷筒受载时的轴向和径向力传递到支撑结构,而不是集中作用在单侧壳体上。右侧伸出轴段和端盖区域保留了联轴器、轴承位以及锁紧件的装配关系,便于在方案阶段检查传动链同轴度和维护空间。
建模时需要重点关注卷筒有效容绳宽度、绳槽节距、端板外径以及驱动段总长之间的关系。卷筒外径决定单层绕绳量,端板高度限制多层缠绕边界,若绳索满层后仍继续收卷,容易出现越层、跳绳和局部磨损。安装边界方面,底部框架和侧向支撑面应作为整车或机架固定的主要基准,地脚孔位置需要与承载梁匹配;驱动端外侧的手柄、接线或制动附件不能与车架横梁、护罩和维修通道发生干涉。
实际选型时,不能只看外形体积,还要把额定拉力、绳索直径、容绳长度、卷筒转速和减速比联动校核。低速大扭矩工况下,卷筒侧板、拉杆和输出轴承受反复弯曲与扭转载荷,支撑端轴承位应保留足够壁厚;高速收放场景则要控制绳槽切入角,避免绳索在进出卷筒时产生过大偏角。该三维结构把电机、减速壳体、卷筒、侧板、拉杆和输出端集中表达,适合用于牵引设备布置校核、绞车安装空间确认、绳索路径分析以及同类卷扬机构的改型参考。
