环链电动葫芦起重提升机构三维结构

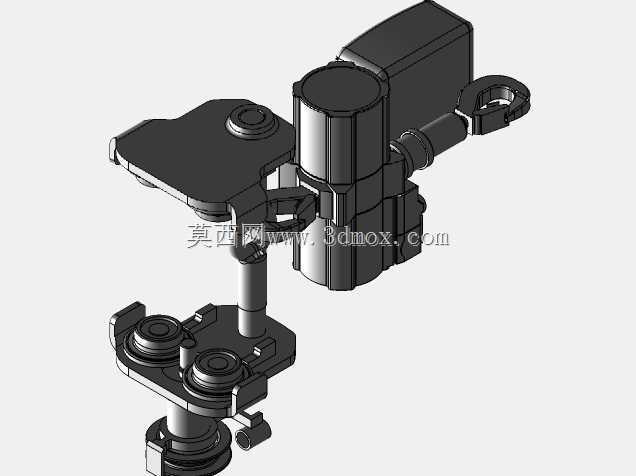

　　这套三维结构呈现的是轻型起重作业中常用的环链电动葫芦总成，主体由上部驱动主机、侧边悬挂连接端、中部承重立柱、下部双链导向与吊钩承载组件构成，整体围绕车间固定工位吊装、生产线工件转运、仓储轻型货物上下料等场景展开设计。设备实际使用时，上部主机内置减速与驱动单元，通过输出轴带动链条收放，下部滑轮组对承重链条进行导向与分流，侧边带孔连接耳用于将整机挂载到工字钢行走小车或者固定吊点上，下部承载平台预留的两组链轮安装位对应双链同步起升结构，可在吊取长条形工件、工装夹具、小型机加工件时保持载荷平稳，避免单链起升带来的扭转晃动。从结构设计思路来看，模型将驱动、传动、承重、挂载四个功能模块做了明确分区：上部箱体采用方正包覆造型，为内部电机、

　　减速齿轮、制动器预留封闭安装空间，外壳突出的接线盒位置方便现场动力线缆接入；侧边连接臂与主机壳体衔接处做了加强过渡，吊耳孔轴线与整机重心尽量对齐，减少挂载后产生的附加弯矩；中部立柱采用分段圆柱配合法兰盘的形式，既承担上下组件之间的定位连接，也为链条穿行提供居中导向，立柱周边预留的紧固件孔位可在装配时调整上下模组的同轴度。下部承载架是整个结构的受力核心，两块对称布置的链轮座通过螺栓固定在底板上，链轮轴线平行、间距经过匹配，保证两根起重链条收放速度一致，底板下方伸出的轴段用于衔接吊钩组或者吊具横梁，架体侧面预留的小尺寸安装位可布置限位碰块，配合上升、下降行程限位开关，避免吊钩冲顶或者过放。外形与安装边界方面，

　　整机上部主机宽度大于下部导向架，侧边吊耳沿水平方向向外伸出，现场布置时需要在吊点两侧预留足够的检修空间，尤其是接线盒和制动端盖一侧，要留出拆装维护的操作距离；下部双链组件的横向宽度决定了吊具最小通过空间，在设计工位钢结构或者输送线旁的吊装位时，不能仅按吊钩尺寸预留通道，需要将下部链轮架的外轮廓一并纳入干涉检查范围。建模过程中可以重点关注几处装配关系：吊耳与主机壳体的同轴配合、立柱上下法兰的螺栓阵列、链轮座与底板的定位销孔、链条与链轮的齿形啮合路径，这些部位在工程出图时都需要明确公差与配合要求。该类葫芦相比钢丝绳卷扬结构，链条自重更大但排布更紧凑，适合起升高度不大、载荷吨位中等的工位，双链布局还能通过滑轮倍率分担载荷，降低单根链条的受力等级，在工装辅助吊装、设备维修拆装、车间工序间转运中都有较高实用性。
