钢管桁架越野卡丁车整车结构设计

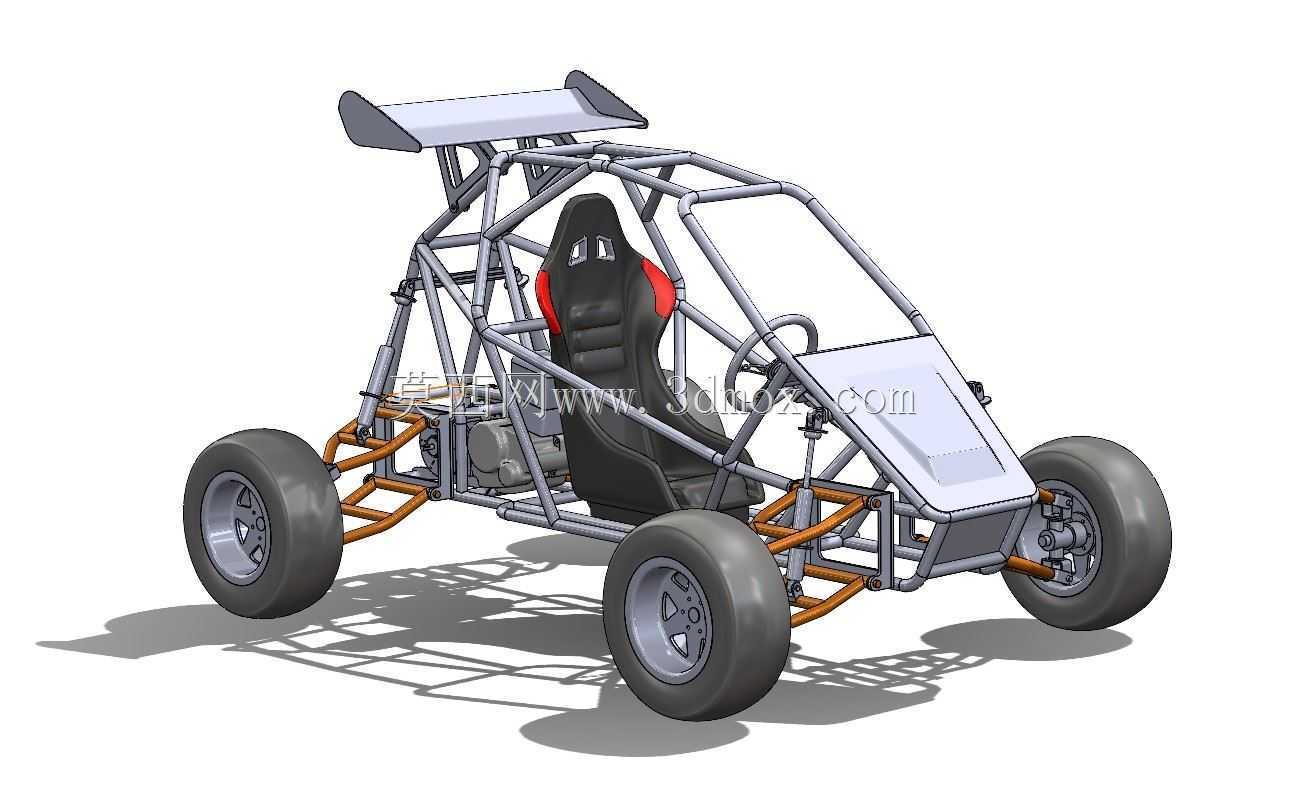

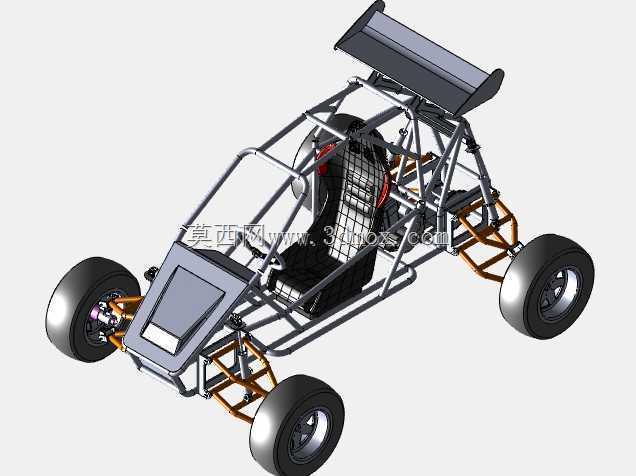

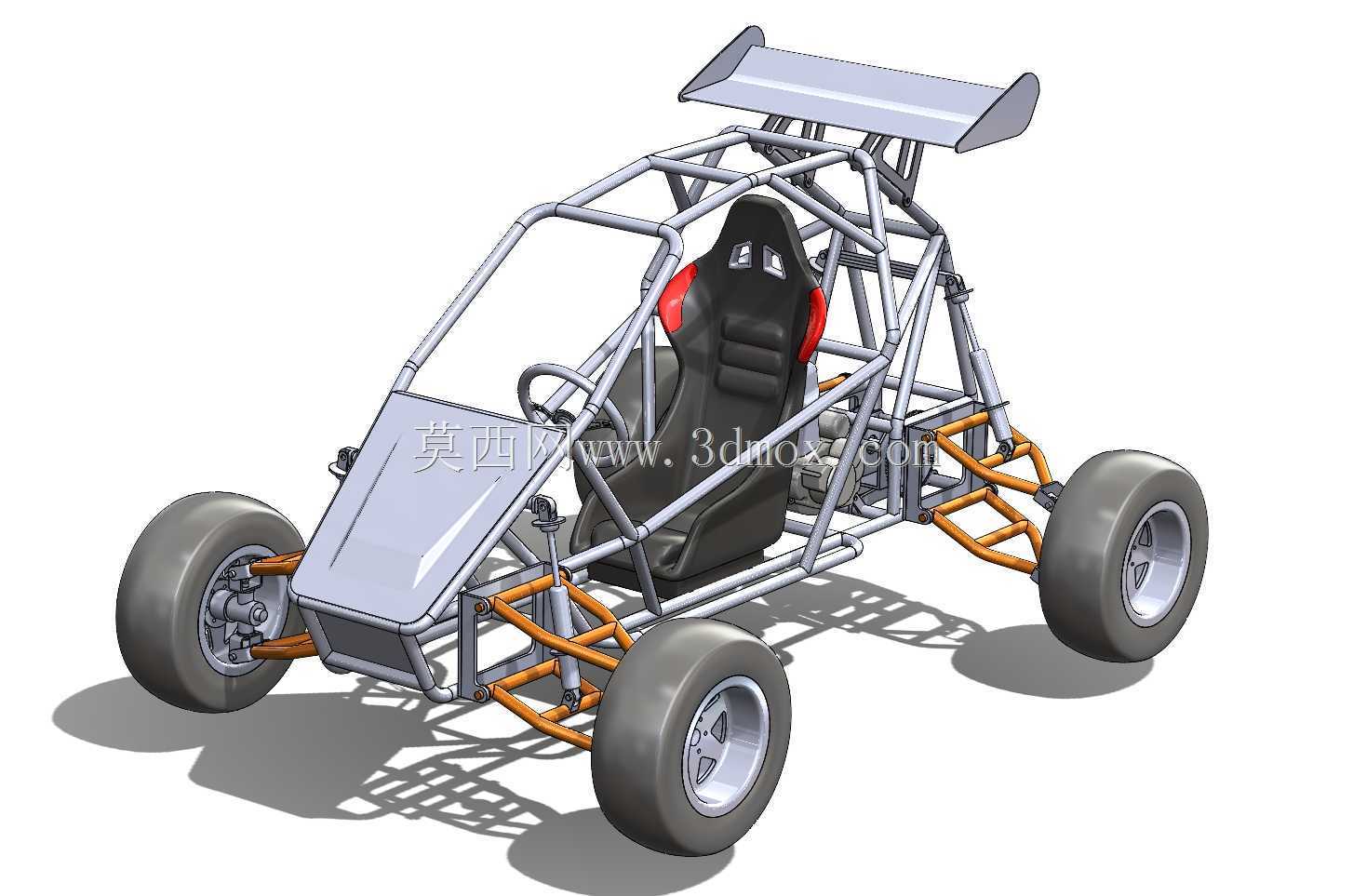

　　这套钢管桁架式越野卡丁车的结构方案，面向非铺装场地休闲竞速、户外越野体验、场地游乐运营以及业余越野赛事改装场景开发，整车采用外露空间管架作为核心承载结构，没有采用常规乘用车的封闭承载式车身，所有动力、行走、驾乘部件都直接挂载在管架对应的安装节点上，后期维护、改装调整的可达性非常好，很适合小型特种车辆试制、越野赛车结构教学以及定制化卡丁车开发参考。

　　从实际使用逻辑来看，这类车辆不需要兼顾公路通勤的NVH与外观覆盖件要求，所有结构设计都优先服务于非铺装路面的抗冲击能力、轻量化以及维修便捷性。前部设置了简洁的冲压式白色前护板，既可以阻挡行驶中卷起的泥沙、碎石撞击转向与前悬部件，也形成了辨识度很高的前部造型；车尾高位安装的大尺寸尾翼并非装饰件，在高速场地竞速时可以提供额外的下压力，强化高速过弯时后轮的抓地极限。车架主体采用不同管径的合金钢管弯制后拼焊成型，管架的三角形桁架布局经过受力路径优化：前轮受到的冲击会通过双横臂悬架的摆臂支座传递到前侧管架节点，侧向过弯的载荷则沿着侧边防撞管、顶部防滚环形成闭环传力路径，即使出现侧翻、滑撞工况，环绕座舱的整圈防滚笼也能保留足够的生存空间，避免驾乘人员被挤压。

　　座舱内部的布局完全围绕单人驾驶设定，中央安装的高包裹性赛车座椅采用红黑撞色设计，座椅两侧的加高护翼可以在剧烈侧向加速时牢牢约束驾驶员躯干，座椅靠背直接固定在车架后侧的横向管梁上，安装点经过加强处理，不需要额外焊接复杂的座椅支架。转向系统采用小直径赛车式方向盘，转向柱沿倾斜角度布置，预留了足够的腿部操作空间；踏板组布置在前舱防火墙前方，和前轴之间留出了合理的碰撞溃缩区间。动力单元被安置在座椅后侧、后轴前方的中置区域，这种布局可以让整车前后轴荷分配接近理想比例，提升越野爬坡时的抓地力，橙色的管路分别对应冷却油路、制动管路的走向，管线沿着管架内侧排布，避免被飞石刮蹭。

　　行走系统采用四轮独立悬架结构，四个大颗粒花纹的越野轮胎拥有很厚的胎壁，胎面的深沟槽可以在泥地、沙地、碎石路面快速排出嵌入的土石，搭配宽轮距设定，整车侧倾刚度表现出色；轮毂采用金属冲压结构，和转向节、轮毂轴承的安装边界完全匹配，前悬架的上下摆臂采用钢管焊接而成，减震器安装点预留了多档调节位置，可以根据场地路面起伏调整悬架行程与阻尼特性。整车外轮廓的宽度、高度都按照小型越野卡丁车的通行边界设计，管架外侧没有突出的尖锐部件，狭窄林间赛道、场地游乐道都可以顺利通行，各个总成的安装接口都做了模块化处理，更换动力总成、调整悬架参数时不需要大规模切割修改主车架，结构延展性很强。
