100Ah铅酸储能蓄电池结构设计

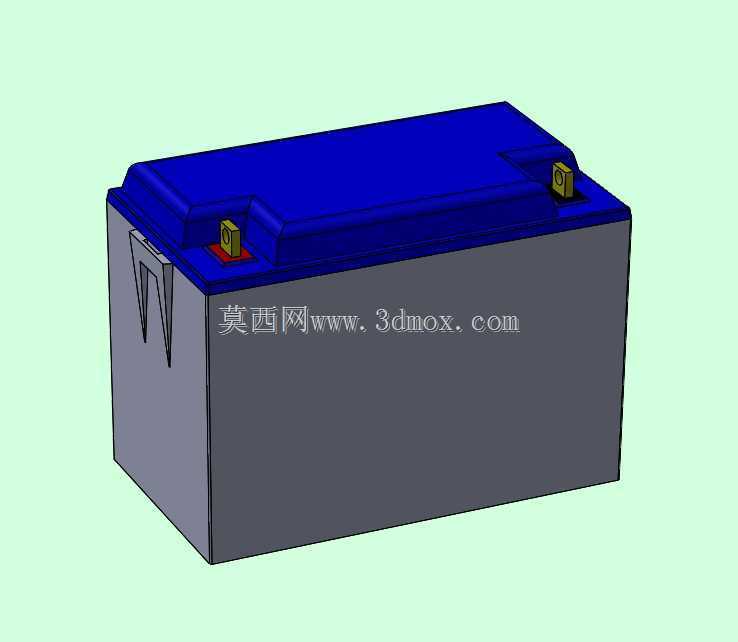

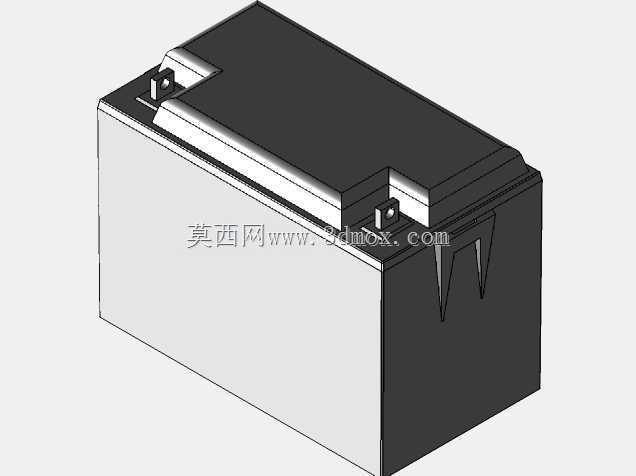

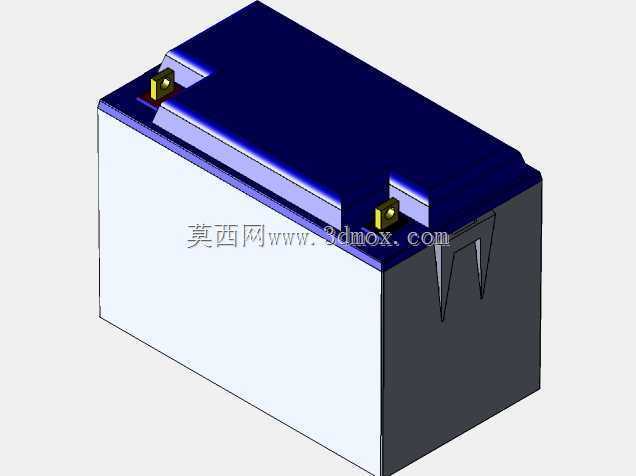

　　这款100Ah容量蓄电池的三维结构建模，围绕离网光伏储能、车载供电、机房后备电源等实际工况展开，在建模初期就把安装空间约束、接线操作余量、维护便利性作为核心校核项，没有单纯复刻外观轮廓。从整机布局来看，电池主体采用规整长方体槽体结构，外壳侧壁预留加强筋造型，既对应注塑壳体的成型壁厚要求，也能在多块电池并排密集排布时提升槽体抗鼓胀能力，避免长期充放过程中内部气压变化导致壳体变形。顶部封盖做了高低错落的台阶造型，两端极柱区域凸起形成防护围挡，接线端子嵌入围挡内侧，在批量堆叠搬运、机柜内推进安装时，不会被相邻设备或者安装工具磕碰造成端子短路、接线松动。

　　建模过程中优先还原了真实电池的装配边界：整机长宽高比例参照市面通用100Ah阀控式铅酸电池的安装尺寸设定，底部为平整支撑面，可直接适配标准电池柜托盘、光伏储能机架的安装槽位，侧壁预留的隐藏提手凹槽完全贴合人手抓取弧度，单人搬运时手指可完全卡入槽位，不需要额外加装可拆卸提手，减少零散配件丢失的隐患。顶部两个极性端子分别布置在封盖对角位置，端子基座做了多边形防转结构，配合铜质接线桩的高度差，能避免正负极接线线缆交叉干涉，接线时螺母拧紧的操作空间也提前做了校核，常规套筒扳手可以垂直落入作业，不会和盖体曲面发生磕碰。

　　从应用场景适配角度，这类电池常被多块串联组成电池组，安装在户外储能柜、电动车底盘舱、通信基站后备电源架内，建模时特意把壳体所有外轮廓棱角做了小圆角过渡，既对应注塑件的脱模工艺要求，也能避免在狭小舱室穿线安装时割伤线缆绝缘层。盖体和槽体的配合止口结构在模型中完整还原，密封胶条的安装槽位置、槽体内部极群的占位空间都做了对应预留，结构工程师拿到模型后可以直接完成电池架排布、间距校核、连接铜排长度计算，不需要再二次测量轮廓尺寸。针对太阳能储能场景常年无人值守的使用特点，模型顶面预留了安全阀的安装位，位置避开端子接线区域，后期维护检测时不需要拆卸接线就能完成排气阀状态检查。整机外形没有多余外凸结构，并排安装时相邻电池侧壁可以完全贴合，最大化利用机柜内部存储空间，同时侧壁的加强筋还能形成细微散热间隙，充放电过程中产生的热量可以顺着间隙自然流通，避免密集排布导致热量积聚。
