现代Ioniq5车载动力电池包扫描数模

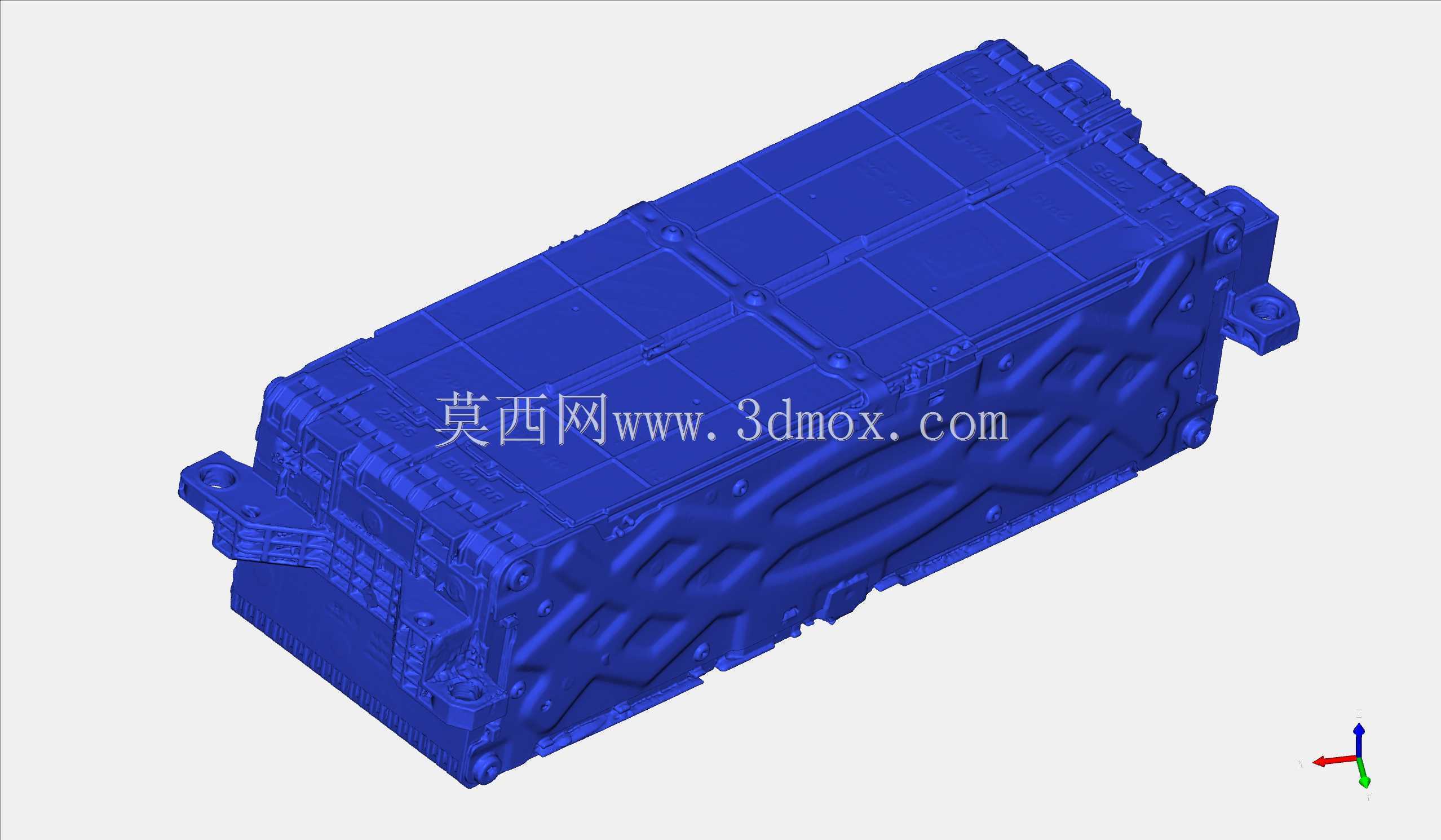

　　这套数模还原的是纯电车型底盘搭载的高压储能总成，对应整车动力域里最核心的供能单元，日常工况下负责为驱动电机、高压电控、热管理回路以及车载低压用电器提供稳定电能，是整车续航、动力输出和碰撞安全边界校核的核心载体。从逆向扫描得到的外轮廓来看，总成采用长条形规整箱体布局，这种形态完全贴合乘用车底盘地板下方的平铺安装空间，箱体上下分层的结构特征清晰：上盖表面排布有对应内部模组的分格加强筋，每一道筋位都对齐内部电芯模组的分隔边界，既可以抑制上盖在车辆行驶振动下的薄板共振，也能在模组上方形成均匀的压紧受力面，避免电芯长期受颠簸出现位移。箱体下部外壳采用交错斜向的交叉筋格设计，这类筋路不是装饰造型，而是经过受力优化的承载结构：车辆过坎、

　　扭转工况下底盘会产生小幅形变，斜向交叉筋可以把局部冲击载荷快速分散到整个箱体底面，相比平直筋位拥有更高的扭转刚度，同时不需要额外增加壳体壁厚，能把总成自重控制在设计目标范围内。箱体两端延伸出带安装孔的固定支脚，支脚位置对应整车底盘的副车架/车身纵梁安装点，孔位的同轴度、支脚的凸出高度都严格匹配整车安装边界，装车时不需要额外转接支架，直接通过螺栓锁附即可完成固定，支脚根部做了加厚过渡处理，避免碰撞或者急加减速时安装位出现应力断裂。数模完整保留了箱体端部的高压接口、低压信号接插件以及冷却管路对接位的外部形态，结构工程师在做整车布置时，可以直接用这套数模校核周边悬架部件、底盘护板、线束走向的间隙：

　　比如电池包和车身地板之间需要预留隔热层空间，端部接插件要留出维修插拔的操作余量，底部护板和箱体筋位之间要保证碎石击打时不发生硬接触。从电芯排布逻辑来看，2P6S的配置对应模组内电芯先两并再六串的成组方式，这种成组方案在兼顾容量需求的同时，把模组长度控制在箱体可容纳的范围内，模组之间的串联铜排、BMS采集板的布置空间都在箱体内部预留了对应仓位，外壳的密封法兰边沿着箱体整圈布置，配合密封垫可以实现IP67级别的防水防尘，满足整车涉水、高压冲洗的使用要求。做逆向设计参考时，这套扫描数模可以用来对标成熟量产电池包的结构设计思路：比如筋位布置的密度、安装支脚的跨距、接口的朝向选择，都能给新开发的储能总成布置提供实车参考，也可以用于维修拆装培训、底盘改装的空间校核场景，扫描还原的细节完整度足以支撑外部结构分析、安装干涉检查等工程工作。
