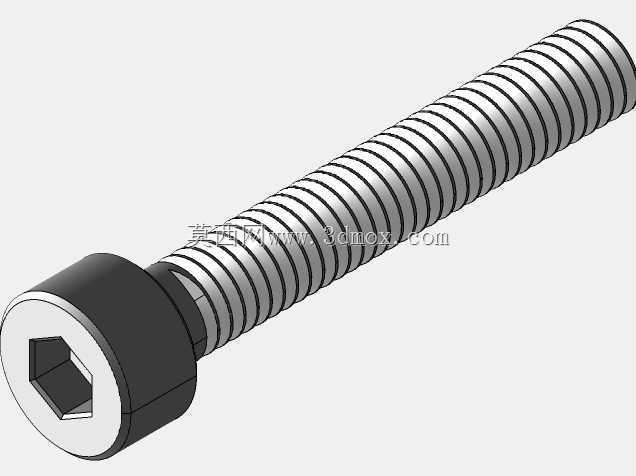

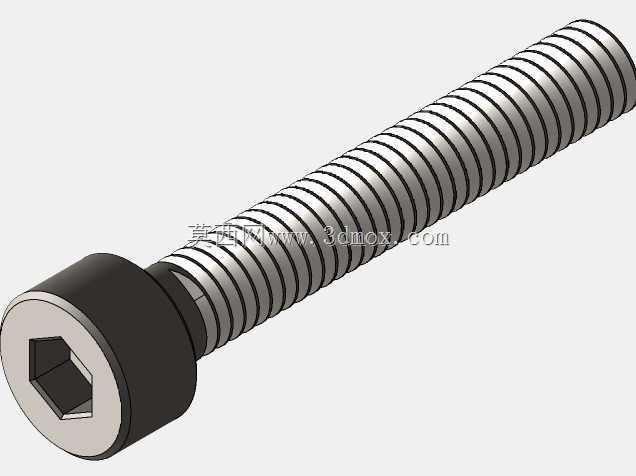

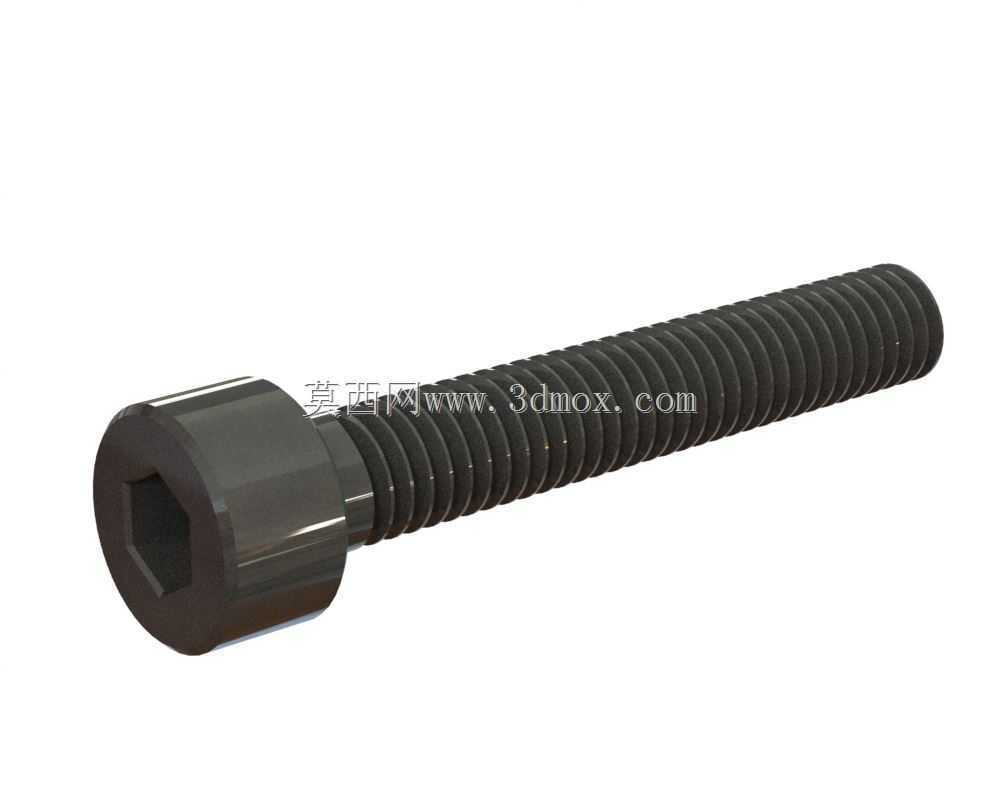

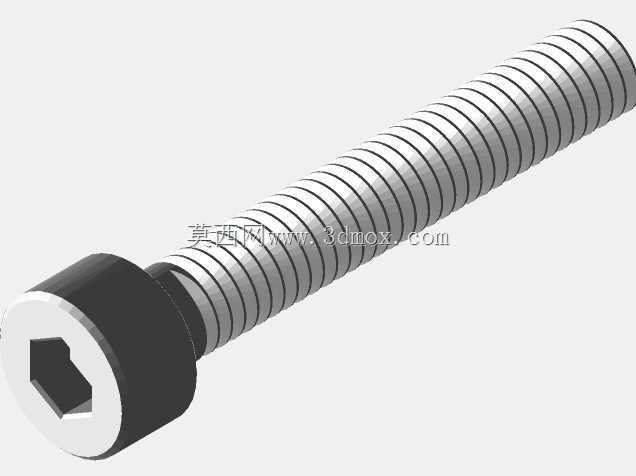

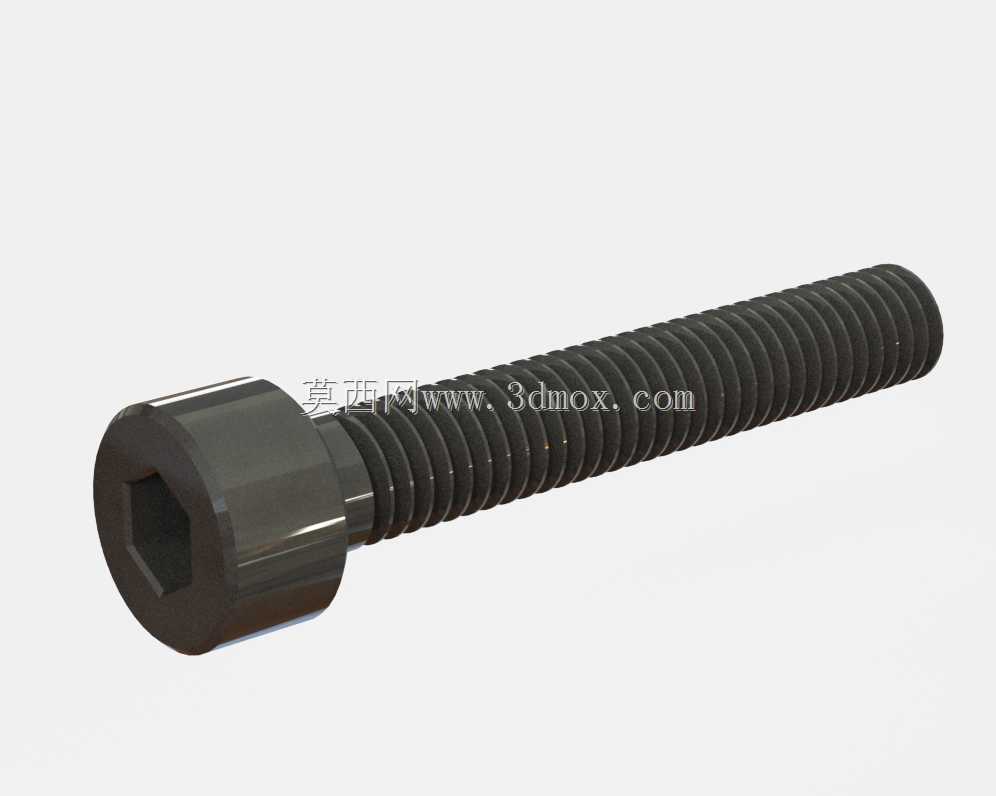

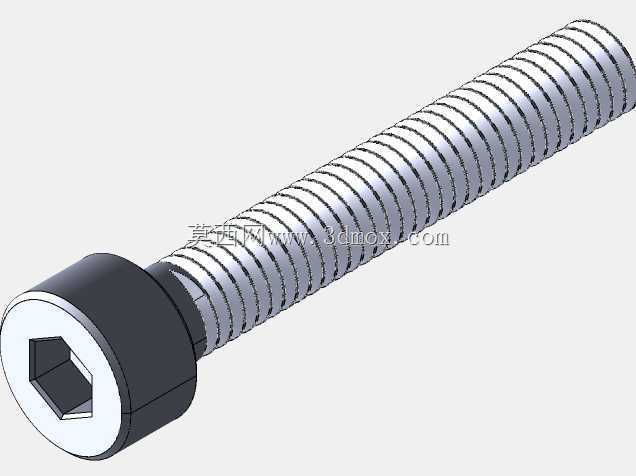

M4内六角圆柱头长螺钉紧固零件

　　在自动化装配线、精密工装夹具以及中小型机电设备的结构连接环节，M4规格的内六角圆柱头螺钉属于使用频率极高的一类紧固元件。这款公称直径4mm、螺杆有效长度25mm的杯头螺丝，主要针对需要沉孔埋入安装、对连接头部外露高度有严格限制的装配场景设计，在3C检测治具、小型伺服模组安装板、铝合金型材拼接框架以及实验台功能附件固定中都能见到它的应用。

　　从结构功能上看，圆柱头内置的正六边形驱动孔，可配合对应规格的内六角扳手施加拧紧扭矩，相比十字槽或一字槽螺钉，它能承受更大的锁紧力矩，槽口不易在反复拆装过程中出现滑牙变形，特别适合需要定期维护拆解、反复装调的设备工位。全螺纹的杆身设计让25mm长度范围内的螺纹全部参与啮合，当被连接件总厚度处于适配区间时，螺母或预制螺纹孔可以沿螺杆全程调整锁紧位置，对不同叠层厚度的钣金、工程塑料板、机加工铝件都有较好的兼容度。

　　建模过程中首先要还原的是螺纹段的连续牙型特征，完整的螺旋牙型不仅用于外观展示，在做干涉检查时可以准确判断螺杆穿入光孔、旋入螺纹底孔时的空间边界，避免设计阶段出现螺纹与孔壁碰撞、啮合长度不足的问题。圆柱头的外径与头部高度按照通用内六角螺钉的标准比例构建，头部下端的支承面保持平整，拧紧时可以均匀压合在沉孔端面或工件表面，不会出现局部应力集中压伤软质工件的情况。头部内六角孔的深度、对边尺寸也按工程实际比例还原，装配模拟时可以直接验证内六角扳手的插入空间，确认周边结构不会遮挡工具操作路径。

　　安装边界方面，这款螺钉适用的通孔通常预留4.2~4.5mm的间隙，若在工件上加工沉头孔容纳圆柱头，沉孔直径需略大于螺钉头部外径、深度与头部高度匹配，保证头部完全埋入后工件表面保持平齐。螺杆末端的倒角特征方便装配时快速对准螺纹孔，降低跨孔对位的难度。在治具板叠层锁紧场景中，25mm的杆长可以覆盖总厚度约20mm以内的叠层组合，剩余螺纹长度足够保证与底孔的啮合圈数满足防松要求；搭配弹垫、平垫使用时，也能预留出垫片的压缩空间，不会出现螺杆拧到底仍无法压紧工件的问题。这类标准紧固件的三维数模纳入常用零件库后，结构设计时可以直接调用装配，快速完成整机的紧固布局校验。
