半英寸驱动M10螺栓拧紧套筒结构

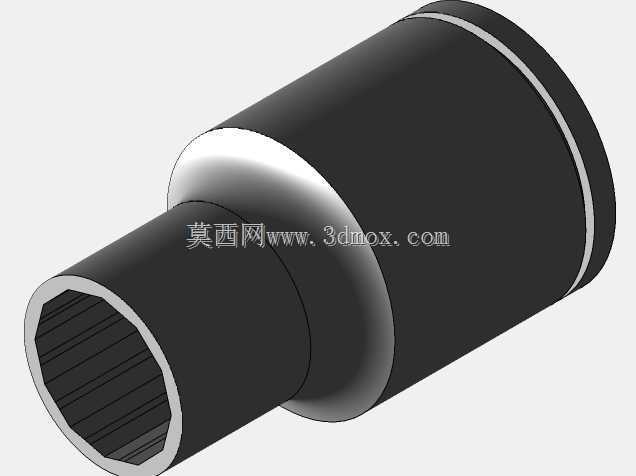

　　该套筒主要服务于手动扳手、气动冲击扳手或定扭矩工具的末端执行环节，针对M10外六角螺栓的装拆作业建立稳定的扭矩传递路径。在设备检修、产线装配、钢结构维护和工装夹具调整中，螺栓空间往往受到支架、侧板、管路或相邻零件限制，普通开口扳手难以保持连续施力，而套筒能够完整包覆螺栓头部，把驱动力沿轴向集中传递，减少棱角打滑和头部圆角损伤。模型外形采用两段式回转结构：一端为较粗的驱动连接段，用于与半英寸驱动方榫配合；另一端为较细的工作端，内部形成与螺栓头部对应的六角容纳腔。粗段与细段之间设置过渡台阶，既控制套筒进入深腔时的外轮廓干涉，也为驱动端保留足够壁厚，使冲击载荷和扭转载荷能够在肩部均匀扩散。

　　从实际使用边界看，工作端外径需要小于螺栓周围可用孔径，内腔深度则要覆盖螺栓头部高度，并在端面留出少量导入余量，方便操作者在视线受限的位置快速套入。驱动端的长度和外径依据半英寸驱动工具的常规配合关系确定，外圆表面可承受棘轮扳手、滑杆或气动工具的反复加载。模型中较醒目的环形凸缘并非装饰结构，它可以增强筒身段刚性，限制套筒在深孔内过度偏摆，同时在加工和热处理过程中平衡截面变化，降低应力集中。

　　设计这类套筒时，不能只按螺栓公称尺寸画一个六角孔。六角腔对边尺寸、倒角引入角、壁厚和驱动端同轴度都会直接影响使用效果。内腔入口处的小倒角能引导螺栓头部进入，却不能过大，否则会减少有效咬合深度；外圆过渡圆角需要兼顾强度与避让，圆角过小会在冲击载荷下产生疲劳裂纹，圆角过大则可能碰伤相邻安装面。套筒总长应根据常见作业深度确定，过长会降低扭转刚性并增加工具摆动，过短则无法触及沉孔或凹腔内的螺栓。

　　在三维建模过程中，回转体主体适合通过旋转特征建立，再在内腔端切除六角截面，保证外圆轴线、驱动方榫轴线和螺栓孔轴线一致。配合面应重点检查驱动端与扳手方榫的插入间隙、六角腔与螺栓头部的侧向间隙，以及套筒肩部与工件表面的接触关系。对于需要轻量化或深腔作业的场景，还可在不削弱扭转截面的前提下调整外圆台阶位置；对于高扭矩冲击场景，则应优先增加驱动端和过渡区壁厚。该结构把螺栓包覆、扭矩传递、深腔避让和工具连接集中在一个零件上，是装配与维修现场中典型的基础五金执行件。
