自动化设备用卧式直流驱动电机结构

　　在小型自动化输送线、桌面级分拣机构、轻型变位工装这类对安装空间有严格限制的场景里，动力元件的选型往往需要兼顾安装便捷性、输出稳定性与外形紧凑度，这款卧式安装的直流驱动结构，正是针对这类轻载自动化场景做的结构适配。从实际安装边界来看，该电机采用带固定支脚的卧式壳体设计，两个安装支脚与电机主体外壳一体成型，支脚上预留的安装孔位可直接配合M4规格紧固件固定在设备安装基板上，不需要额外加工定制电机安装座，能大幅缩减设备组装时的零件配套数量，降低装配环节的公差累积风险。

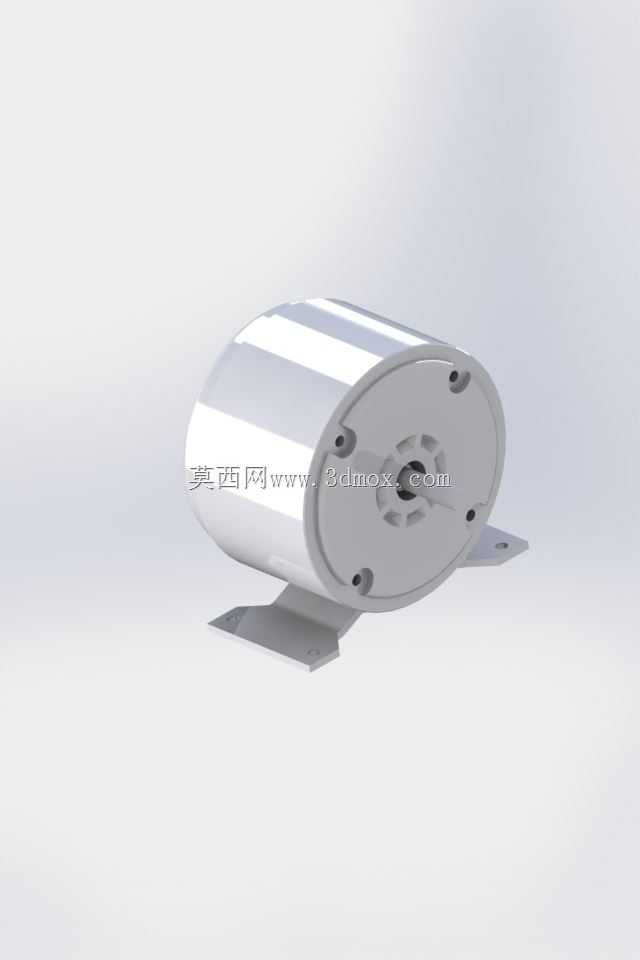

　　壳体采用光滑圆柱面设计，输出端的端盖通过圆周均布的紧固螺钉与主体壳体连接，端盖中心预留输出轴的穿出空间，同时端盖上的定位止口可与配套的减速箱、传动轮安装位做同轴定位，保证动力输出的同轴度，避免长期运行时因为轴系偏摆带来的轴承磨损、传动异响问题。从功能特性层面看，这类小型直流电机的输出特性适配轻载连续运行工况，额定转速区间覆盖常规自动化输送、小负载回转驱动的需求，运行时的振动量控制在较低水平，不会因为自身振动影响周边传感元件的检测精度，适合搭配光电传感器、位置开关这类对振动敏感的检测元件共同使用。

　　设计过程中，壳体的散热结构做了简化处理，依靠圆柱金属壳体的自然散热即可满足额定工况下的温升要求，不需要额外加装散热风扇，既缩减了整体轴向尺寸，也避免了风扇运行带来的额外噪音与粉尘吸附问题，适合在洁净度要求稍高的桌面装配工位、实验室小型试验设备上使用。安装支脚的位置经过受力校核，两个支脚的支撑跨距刚好覆盖电机主体的重心位置，设备运行时不会因为重心偏移带来安装螺栓的额外剪切力，长期运行下安装位的松动风险远高于悬臂安装的电机结构。输出端的轴伸尺寸适配常规的同步带轮、小型联轴器的安装标准，不需要额外做轴径改造，选型配套传动件时可以直接选用标准件，缩短设备的设计与加工周期。

　　在实际设备布局时，这类卧式电机的圆柱壳体可以紧贴设备的立式安装板布置，不会像带散热筋的电机那样预留额外的散热间隙，能有效压缩设备的整体宽度尺寸，对于空间紧凑的桌面式自动化设备而言，这种结构设计能给走线槽、气动管路预留出更多布置空间。端盖上的螺钉排布采用非对称设计，装配时可以快速识别安装方向，避免端盖装反带来的密封间隙不均问题，壳体尾部的封闭结构可以阻挡生产环境中的粉尘、切削液飞沫进入电机内部，适配普通机加工工位、轻工装配生产线的现场环境，不需要额外加装电机防护外罩。从传动匹配的角度看，这款电机的输出轴轴肩位置做了定位台阶，安装传动轮时可以直接靠紧台阶完成轴向定位，不需要额外加装轴套调整位置，装配时的定位效率更高，也能避免传动轮轴向窜动带来的传动精度损失。在做三维布局时，这个模型的安装基准面设置在支脚的底面，装配约束时可以直接与设备安装板的上表面做重合约束，输出轴的基准轴与传动机构的输入轴做同轴约束即可完成整体装配，不需要额外做基准转换，能提升结构设计阶段的装配效率。
