气动机器人末端夹持取料执行机构

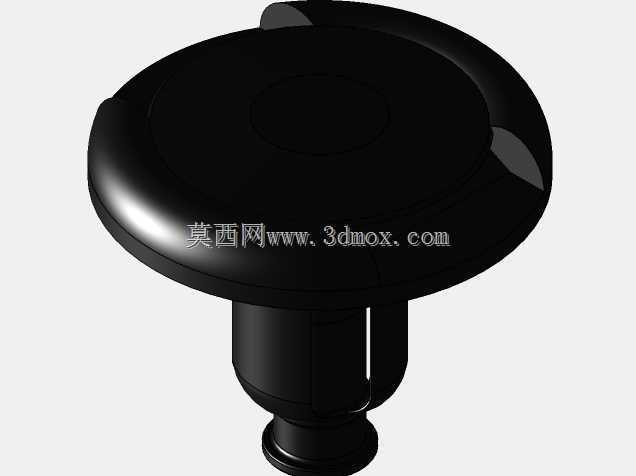

　　这套末端执行件主要面向小型六轴机器人、SCARA以及直线模组组成的轻载搬运工位，常见于3C小件分拣、注塑机下料、实验室样本转运和桌面自动化装配线。结构上采用顶部圆盘吸附承托与下部柱柄快换结合的形式，作业时既可以依靠盘面负压吸取平整薄片、包装盒盖、培养皿这类面接触工件，也能通过周边限位凸边兜住圆形工件，避免横向加速时滑脱。下部柱柄开设纵向开槽，插入机器人输出法兰或快换接头后，开槽提供微量弹性抱紧量，装配时不需要额外加工复杂定位面，圆柱面自身即可完成径向对中，重复换装的同轴度容易控制。

　　从建模思路看，整体按回转体特征展开，盘面采用大圆角过渡，没有尖锐棱边，一方面减少工件表面被压伤的风险，另一方面在洁净环境中擦拭维护更方便。盘体边缘三处凸起形成周向挡边，挡边高度较低，不会干涉工件取放，却能在急停、旋转换向时提供侧向约束。柱柄与盘体交接处保留加厚圆角，用来承受末端频繁启停带来的弯矩，避免薄壁连接处出现应力集中。柄部下端设置阶梯轴颈，可配合O形圈、卡箍或锁紧销固定，既适应气动滑台的标准夹爪接口，也能直接装到带孔法兰上。

　　安装边界方面，盘体直径按轻载桌面工位设计，覆盖常见小型盘类、板类工件的支撑范围；柱柄直径与常规快换杆系匹配，开槽长度兼顾弹性变形和导向深度，插入后不会因间隙过大产生摆动。选型时需要核对机器人末端负载、法兰孔距以及工件接触面：平整轻薄件优先利用盘面负压，圆弧件则让挡边参与限位。气路可沿柱柄中心或外侧支架布置，模型中回转对称外形便于后期增加真空孔、密封圈槽和检测传感器。结构没有复杂传动件，维护点集中在柄部锁紧与盘面密封，适合短节拍、重复取放的自动化场景。
