带U形钩的肘节式快速夹钳锁紧机构

　　这套肘节式快速夹钳的结构方案，围绕焊接工装、装配工位与检测治具中高频次的压紧锁定需求展开。手柄下压后，连杆机构越过死点位置，钳口端形成稳定的机械自锁，即便工件受到振动或外力扰动，夹紧状态也不会自行松脱；反向扳动手柄即可瞬间释放，单次装夹动作耗时远低于螺栓压板组合，适合流水线节拍紧凑的工位。

　　前端U形钩的设计是该方案区别于普通压头夹钳的关键。钩体开口朝向工件侧，可直接挂接在工件预设的销轴、凸耳或定位杆上，再通过手柄收拢完成拉紧，而非单纯从上方向下施压。这种拉压结合的受力方式在箱体拼焊、钣金合拢、管件对接等场景中尤为实用——两块待焊钣金需要贴合消除缝隙时，U形钩勾住一侧定位点，钳体底座抵靠另一侧，扳动手柄便产生沿连杆方向的收紧力，把接缝拉到贴合位置后锁定。

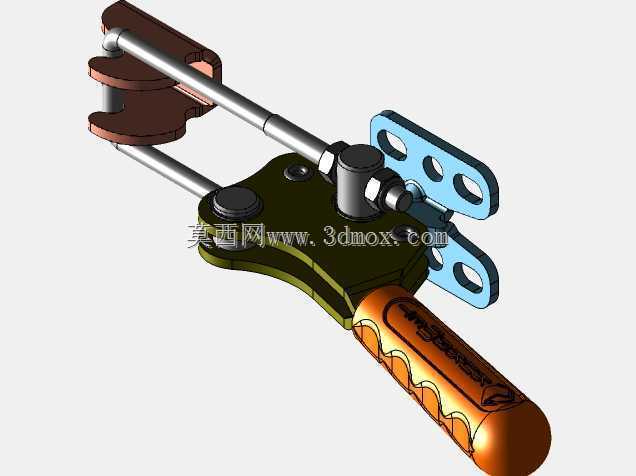

　　从结构布局看，钳体主体采用弯折成型的厚钢板作为承力骨架，多组销轴串联驱动连杆与钩臂，销轴配合处预留了转动间隙并通过轴端挡片限位，保证长期反复扳动后连杆不窜动。手柄段包覆防滑握套，表面压出连续波浪纹路，操作者戴劳保手套也能稳定施力；手柄末端的造型贴合掌心，下压到位时借助杠杆增力，手感反馈清晰。底座与蓝色连接耳板上均加工出成排安装孔，孔位间距按标准治具孔系排布，可直接用螺栓固定在焊接平台、铝型材框架或专用夹具底板上，安装边界规整，不需要额外设计转接板。

　　建模过程中对运动包络做了完整校核：手柄从开启位到锁紧位的摆动角度、钩臂开合行程、连杆过死点后的锁紧余量都按实际装配关系还原，各零件在极限位置无干涉。钳口压块与钩体接触面做了加宽处理，压紧时压强分布均匀，避免在软质钣金表面压出深痕；主要承力件的板厚、销轴直径按夹钳额定拉紧力匹配，反复加载后骨架变形量控制在工装允许范围内。

　　在产线规划阶段，这类夹钳常成组布置：同一套焊接胎具上沿工件轮廓分布数只，操作者依次扳动手柄即可完成全部定位点的锁紧，定位一致性由夹具本身保证，对操作人员技能依赖低。维护方面，各转动销轴为独立装配体，磨损后可单独更换，连杆与骨架的通用化程度高，备件管理简单。整体结构兼顾了快速操作、自锁可靠与安装灵活三方面要求，是工装夹具设计中典型的手动快锁执行元件。
