直列四缸柴油动力机组拆解结构

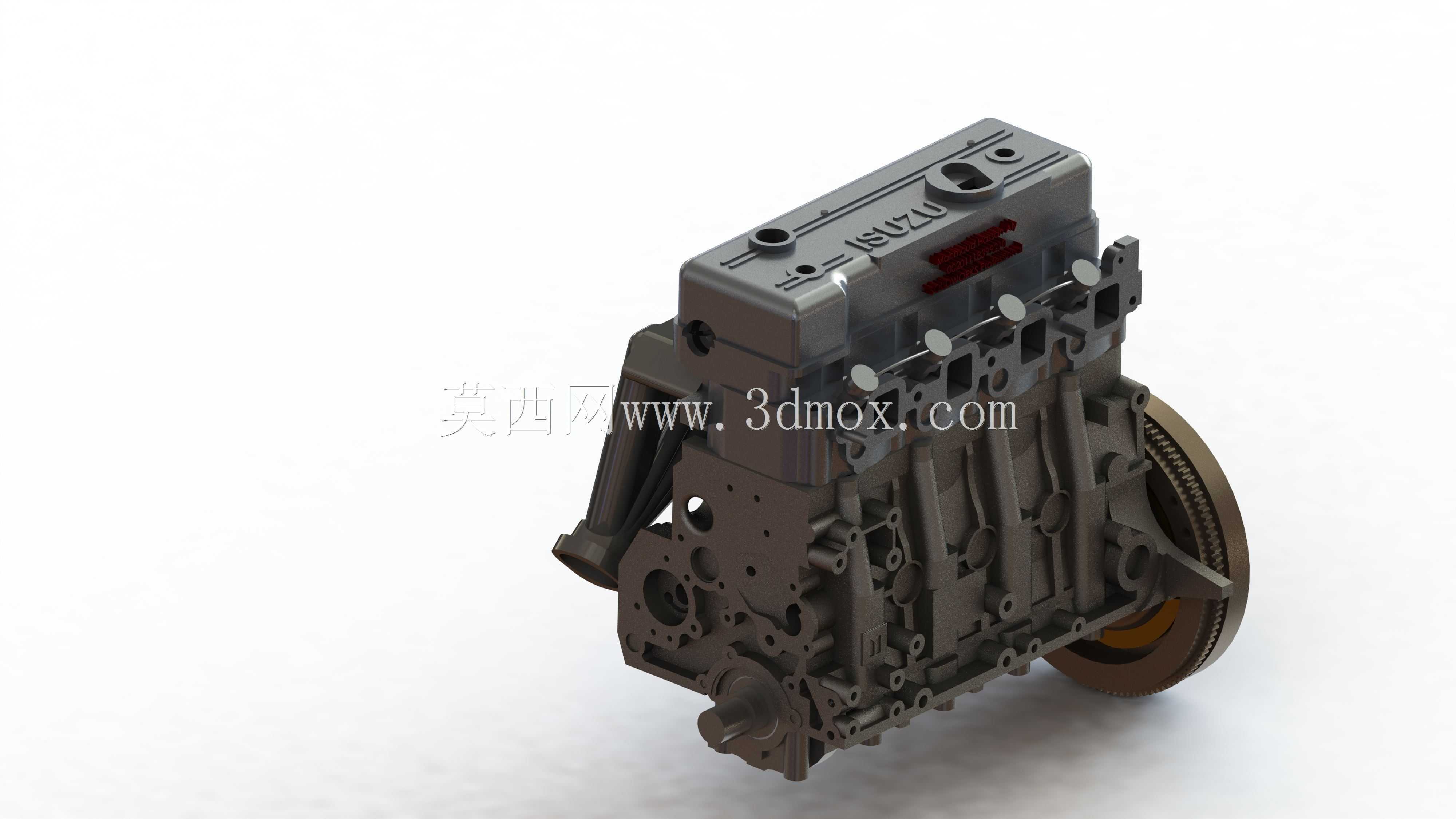

　　这套直列水冷柴油动力单元的三维结构，面向固定动力站、农用机械、轻型商用车以及小型工程机械的动力舱校核场景。整机以铸铁缸体作为承载基体，外侧保留了加强筋、安装支脚、滤清器接口和起动机布置位置，能够在方案阶段直接用于评估发动机与车架、机座、护罩之间的干涉关系。

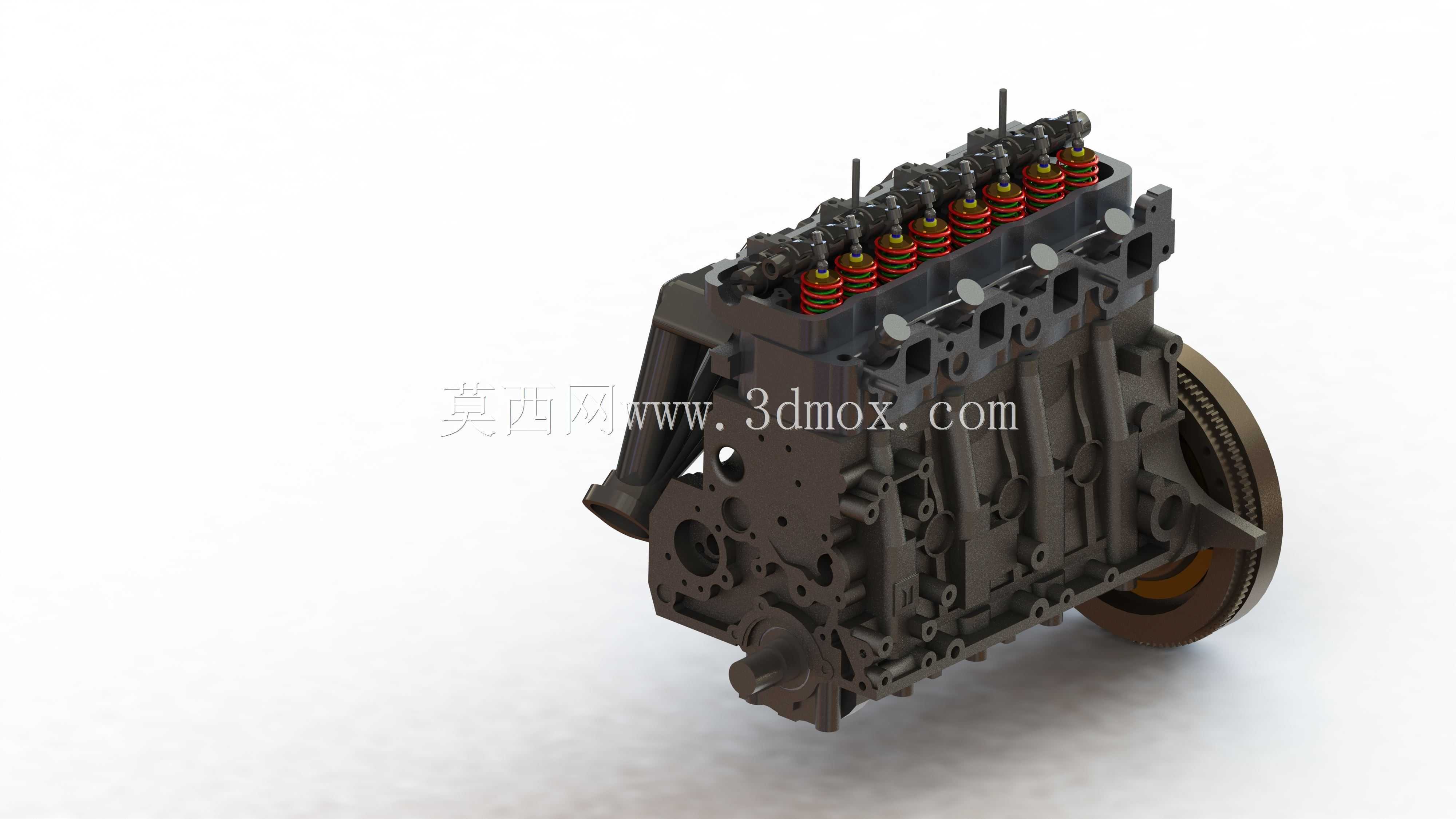

　　建模时把缸体、缸盖、油底壳、气门室盖、飞轮壳、进排气接口、冷却水道相关部件拆开表达，重点不在外观渲染，而在于还原各子系统的装配层级。缸体上部布置气缸孔与缸盖结合面，下部容纳曲轴回转空间；缸盖区域体现气门、喷油器安装位以及气道走向；前端预留水泵、风扇、皮带轮等附件的安装边界，后端则通过飞轮壳与变速箱或工作机输入端对接。

　　从实际用途看，柴油机依靠压缩点火工作，缸内爆发压力高，机体刚度、螺栓布局和支承位置都会影响振动传递。模型中支脚位于机体下部两侧，安装面与油底壳最低点之间保留了足够距离，便于设计减振垫和检修空间。整机宽度方向需要兼顾启动马达、机油滤清器、燃油管路与排气歧管，长度方向则要核算风扇、水箱和联轴器的位置，这些边界在动力舱布置时往往比单一外形尺寸更关键。

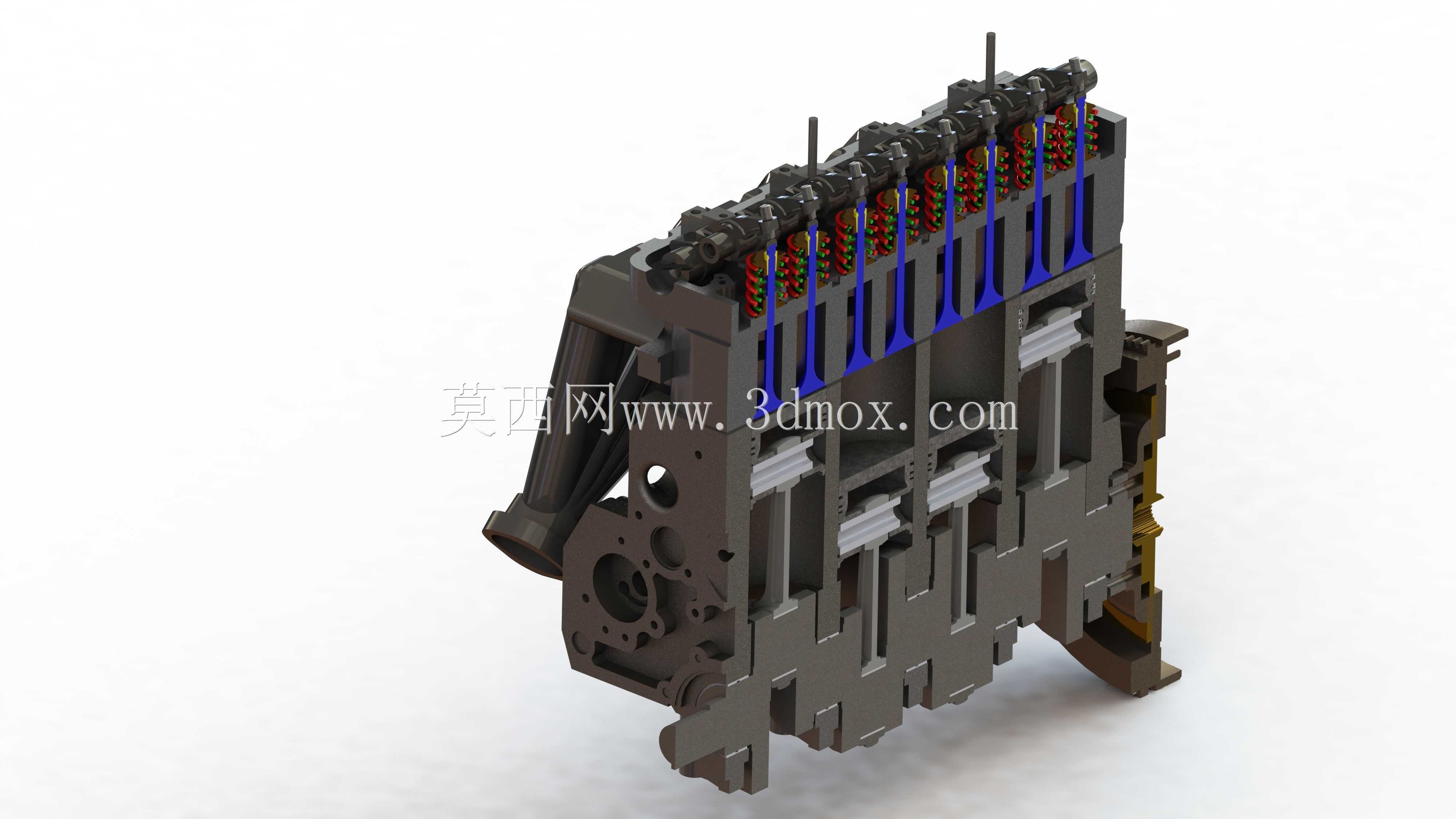

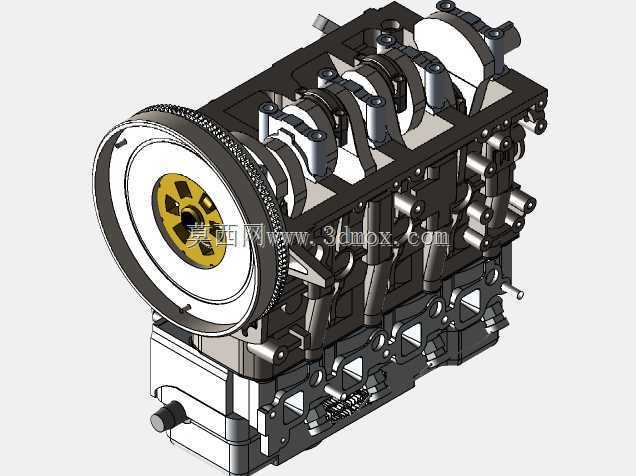

　　结构设计思路上，直列四缸方案平衡性较好，曲轴、连杆、活塞的运动关系清晰，适合用来理解柴油发动机从进气、压缩、做功到排气的工作循环。缸盖与机体之间的密封面、缸套区域、主轴承座和凸轮轴腔室均按装配关系组织，剖切或隐藏外壳后可以观察内部零件的相对位置。油底壳承担储油与下部封闭作用，飞轮侧用于输出转矩并保持转动惯量，进气侧与排气侧的接口差异也为后续管路设计提供了依据。

　　在设备选型阶段，这类模型可用于核对维护空间：机油加注、滤芯更换、喷油器检修、起动机拆装都需要在机体周围预留操作距离；在教学或方案评审中，拆解结构能够帮助工程师把热力循环、润滑路径、冷却回路和动力输出联系起来，而不是把发动机当作一个黑箱外形。
