链锯单缸二冲程动力曲柄连杆总成

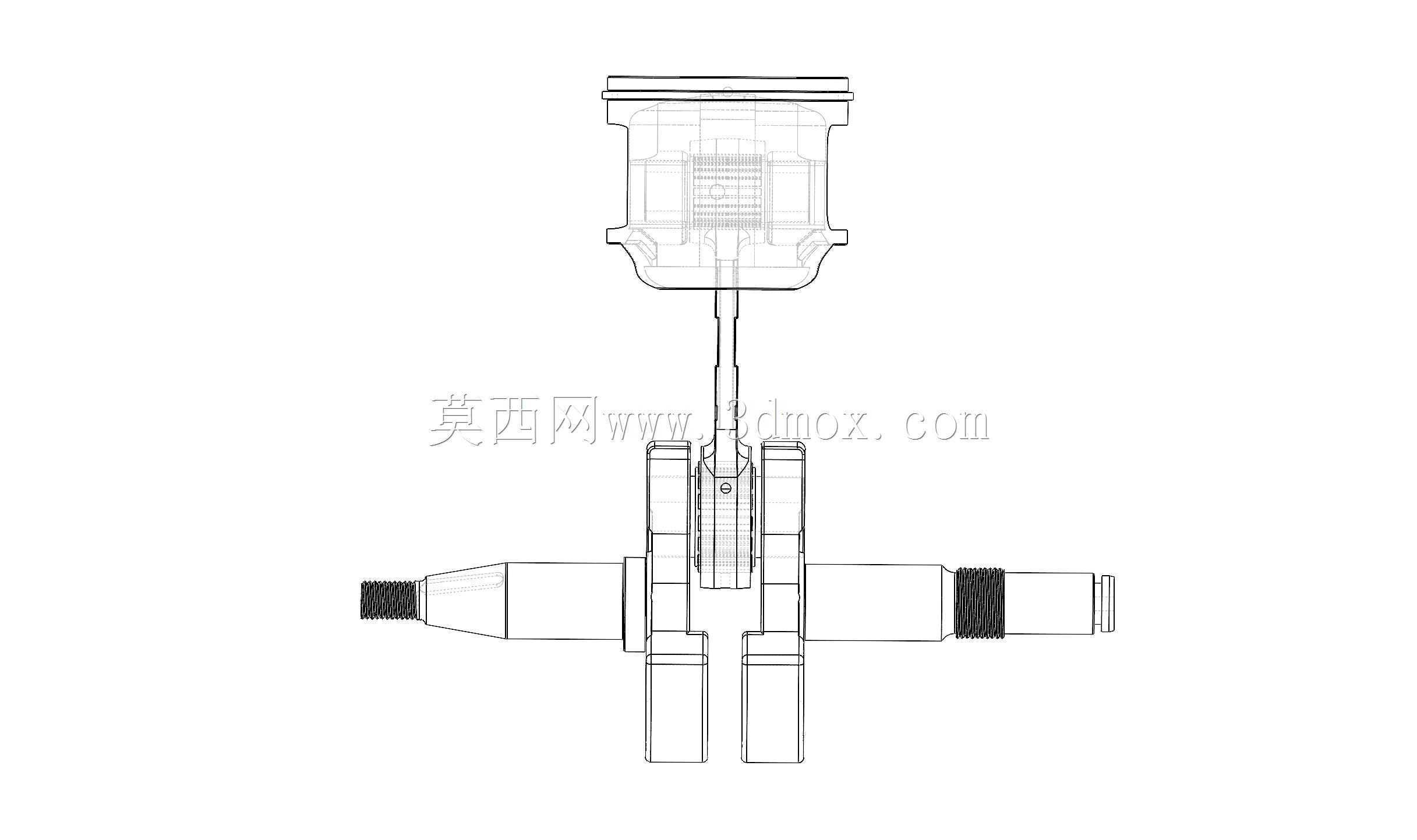

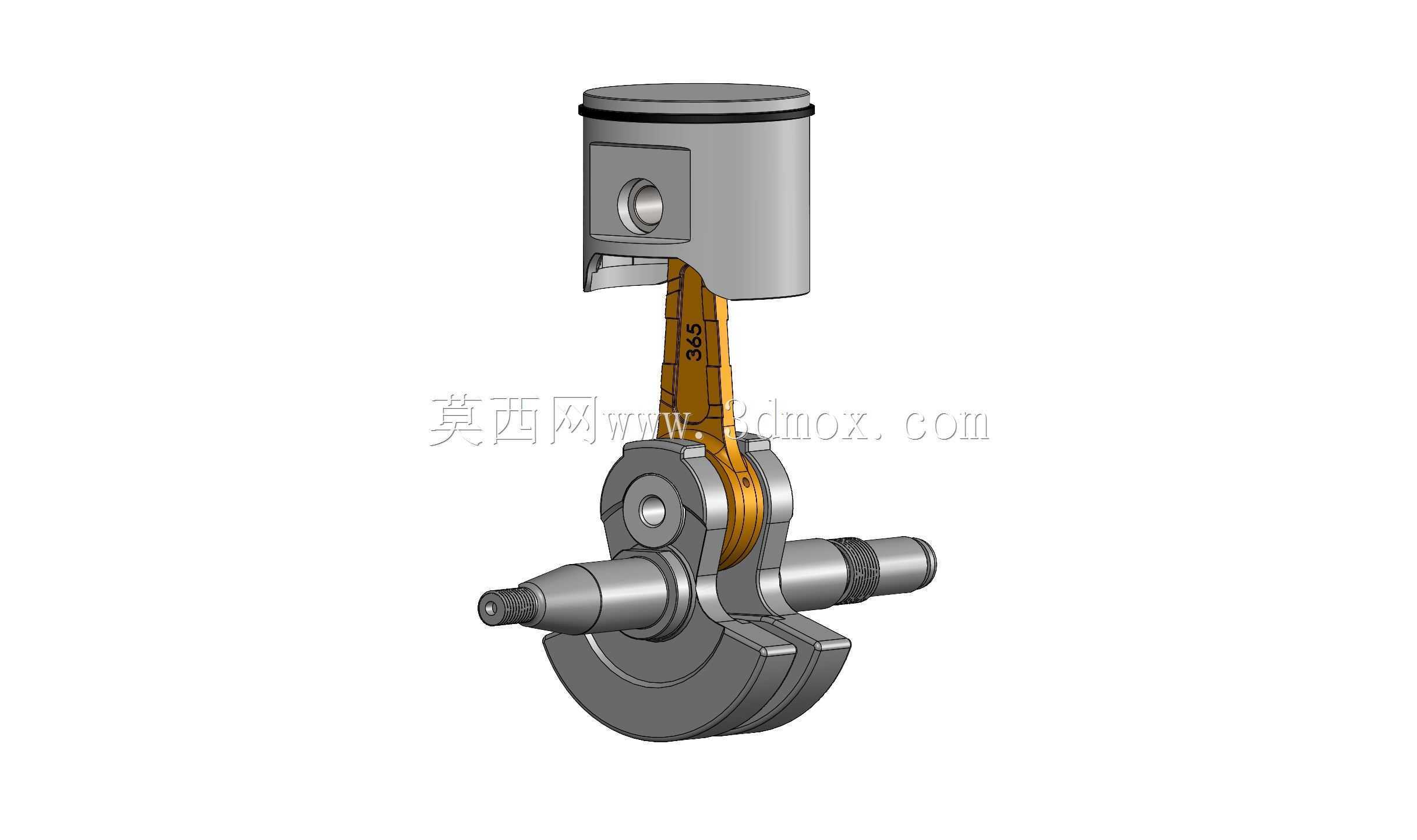

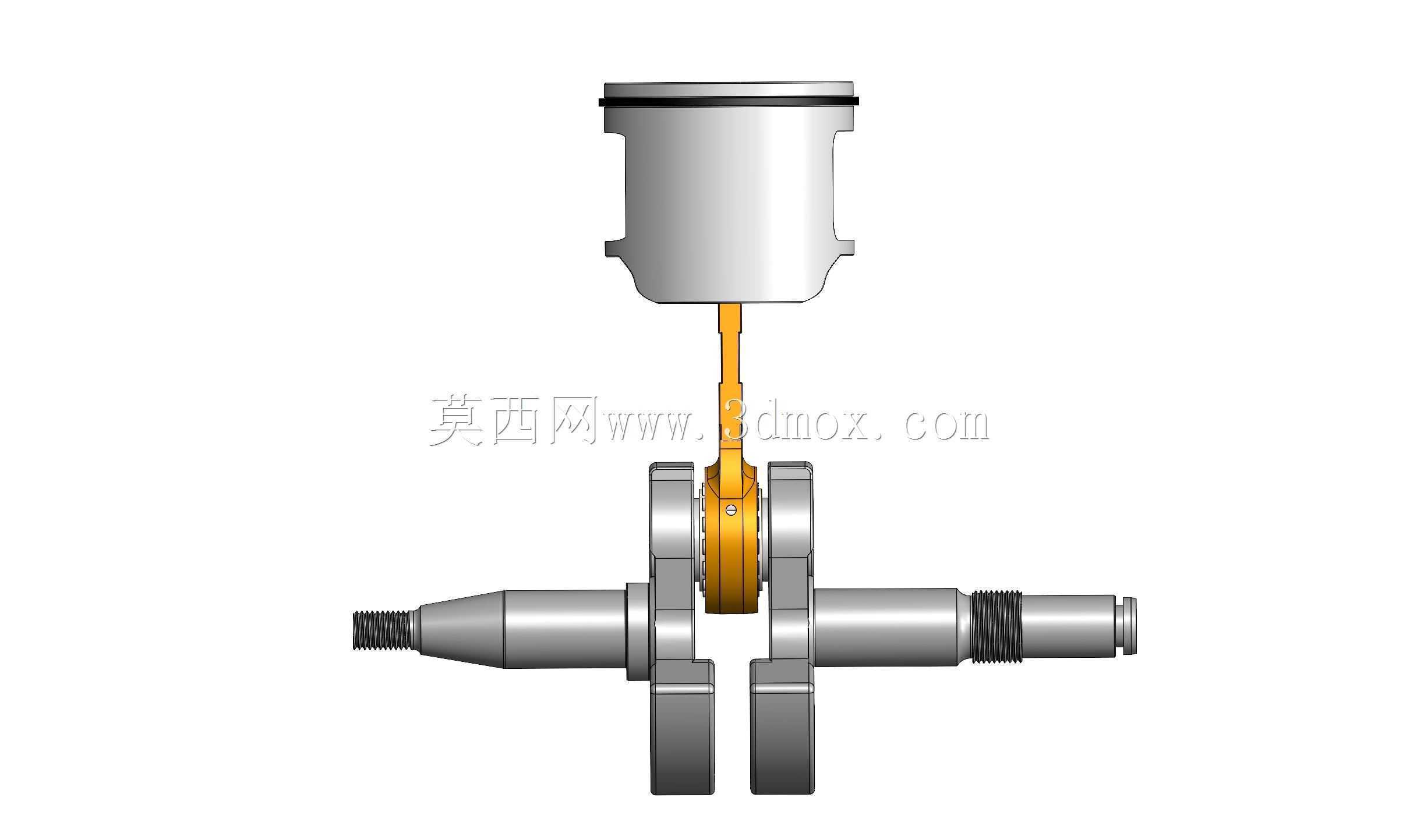

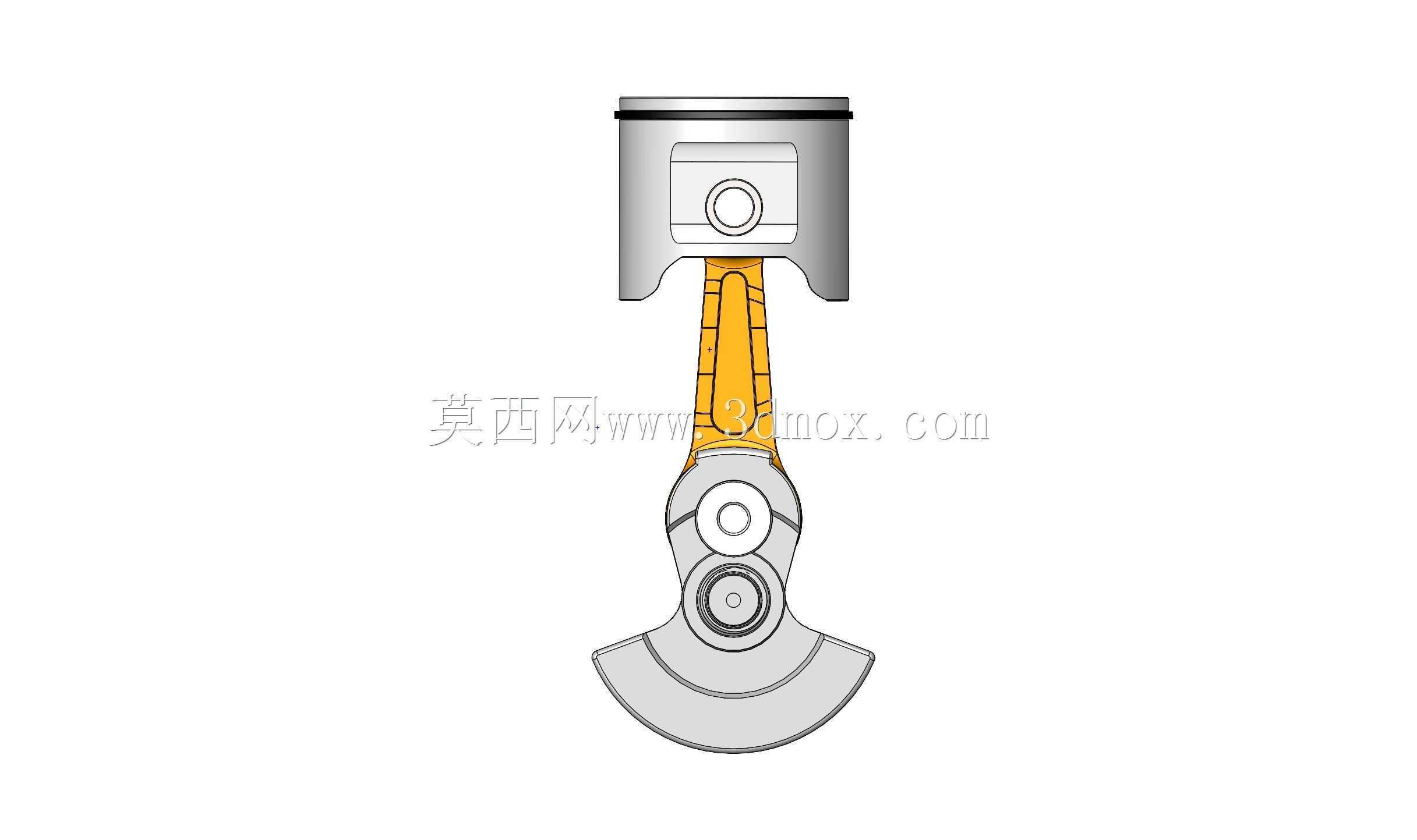

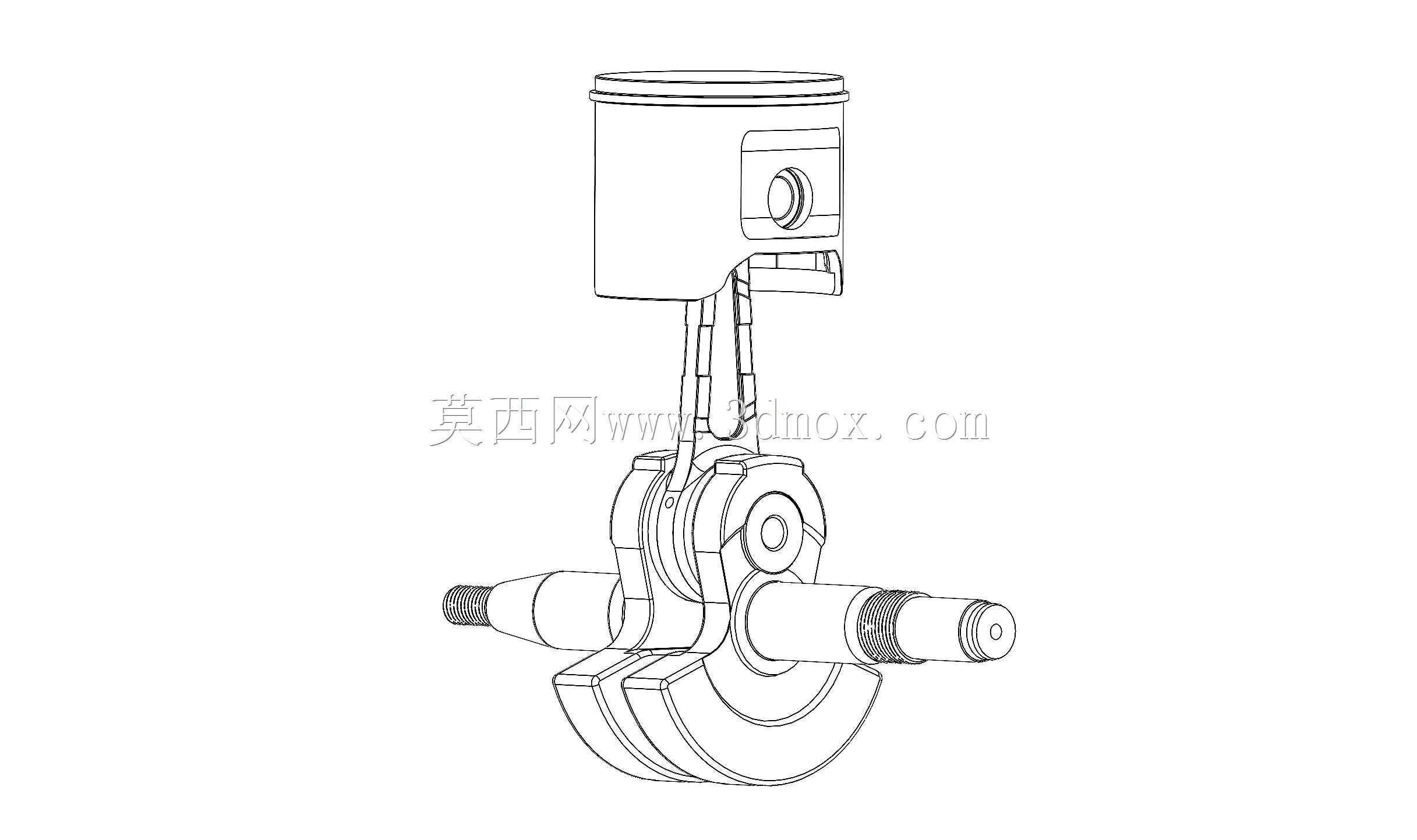

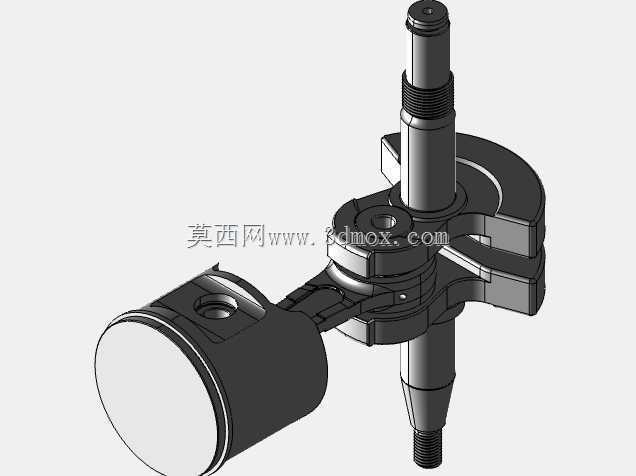

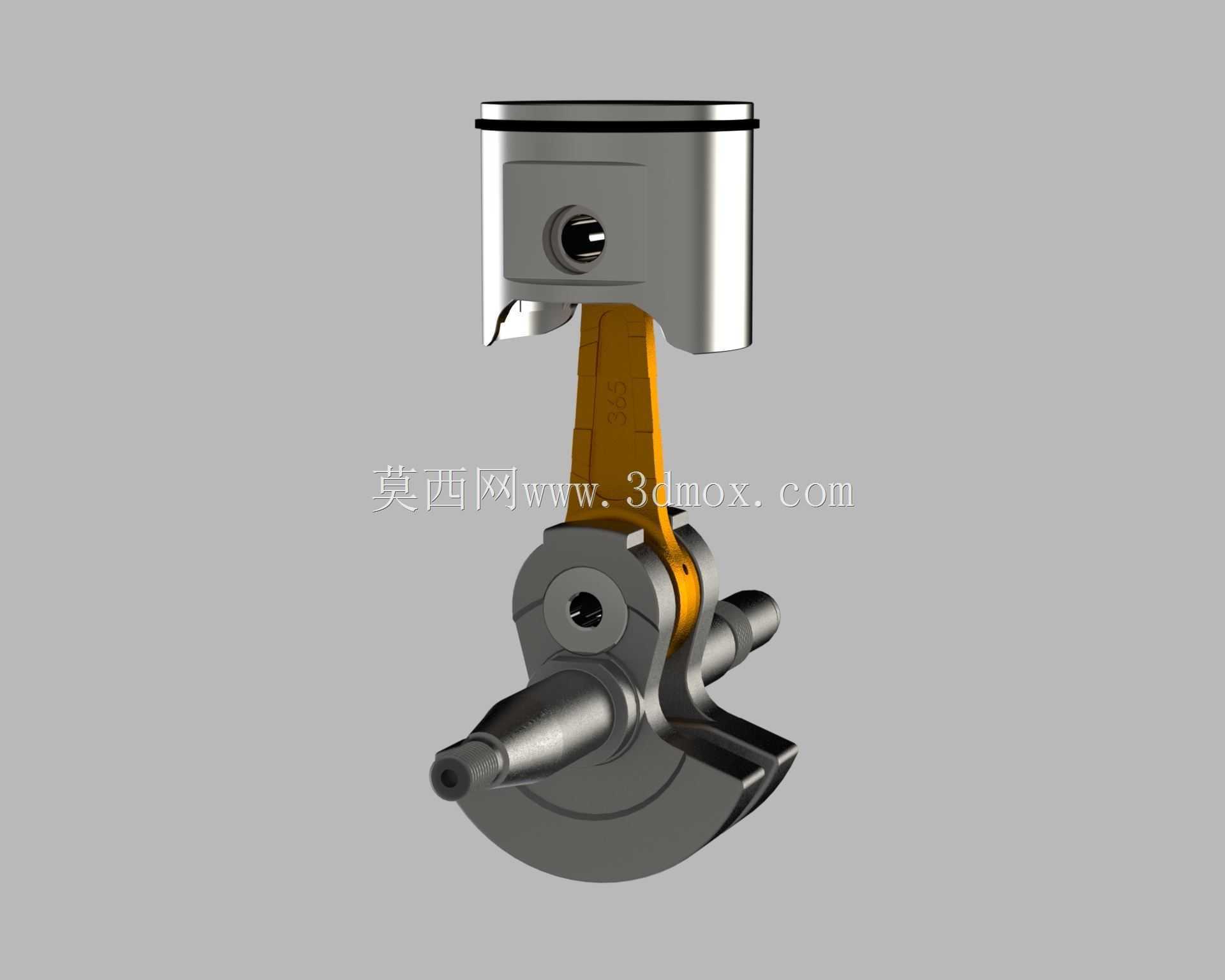

　　这套曲柄连杆活塞总成，主要服务于手持园林链锯的动力输出端，是整机油气燃烧做功转化为旋转扭矩的核心运动部件，在伐木、修枝、园林养护、户外应急切割等高频手持作业场景中承担动力传递的关键作用。整机工作时，活塞在气缸内承受二冲程扫气燃烧产生的爆发压力，通过活塞销将往复直线载荷传递给连杆，再由连杆驱动曲轴绕主轴颈做定轴旋转，把活塞的高频往复运动转化为曲轴端的连续回转动力，最终带动链锯链轮驱动锯链完成木材切削作业。整套结构在建模时完整还原了装配配合关系：活塞外圈预留了活塞环的安装槽位，活塞销孔与连杆小头衬套保持同轴配合，连杆大头采用剖分式滚针轴承布局抱紧曲轴曲柄销，曲轴两端的主轴颈分别对应箱体轴承位与链轮、磁电机的安装轴段，

　　配重块的偏心轮廓经过平衡校核，用来抵消活塞组件往复运动产生的一阶惯性力，降低整机高转速运行时的整机振动。从安装边界来看，曲轴两端轴颈的同轴度直接决定箱体装配后是否会出现卡滞、偏磨问题，活塞的外径尺寸与气缸内壁保持规定的配缸间隙，避免热态膨胀后出现拉缸故障；连杆的摆动行程严格匹配气缸的有效扫气行程，活塞在上止点、下止点位置时都不会与气缸盖、曲轴箱内壁发生运动干涉。设计过程中需要重点校核几个关键位置：首先是连杆大头与曲柄销的配合润滑间隙，二冲程机型依靠燃油混合机油完成飞溅润滑，间隙过小会在热机后出现抱轴，间隙过大则会产生敲击异响；其次是曲轴配重的回转半径，整根曲轴装入曲轴箱后，配重块旋转外圆不能触碰箱体内腔的加强筋与油道凸起；

　　再者是活塞销孔的轴向定位，两端的卡环槽要保证活塞销不会在往复运动中轴向窜动刮伤气缸壁。活塞顶部的型线配合二冲程发动机的扫气口布局，引导混合气在缸内形成合理的气流走向，活塞裙部的型线做了微弧面处理，在侧压力反复作用下可以均匀贴合气缸壁，避免局部偏磨。曲轴输出端的轴段设计有定位平面与螺纹段，用来固定链轮与启动杯，输入端的锥面与磁电机飞轮锥面精准贴合，保证点火正时的传动精度。整套运动副的装配逻辑完全贴合手持动力工具的紧凑布局要求，在狭小的曲轴箱空间内兼顾了强度、动平衡与润滑可靠性，高转速工况下各运动件的载荷传递路径清晰，既可以作为小型二冲程动力机械的结构设计参考，也能用于手持园林设备的运动干涉校验、装配工艺演示与维修拆解教学，帮助从业者理解小型内燃动力从燃烧做功到旋转输出的完整机械传递逻辑。
