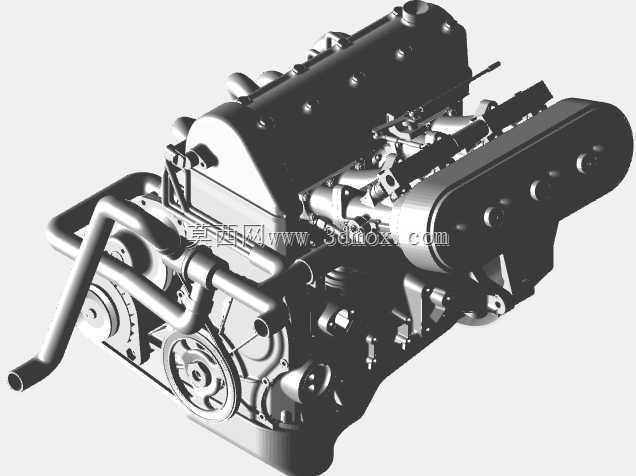

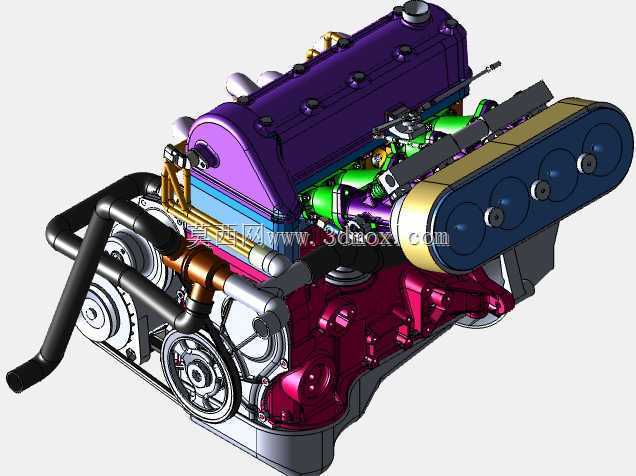

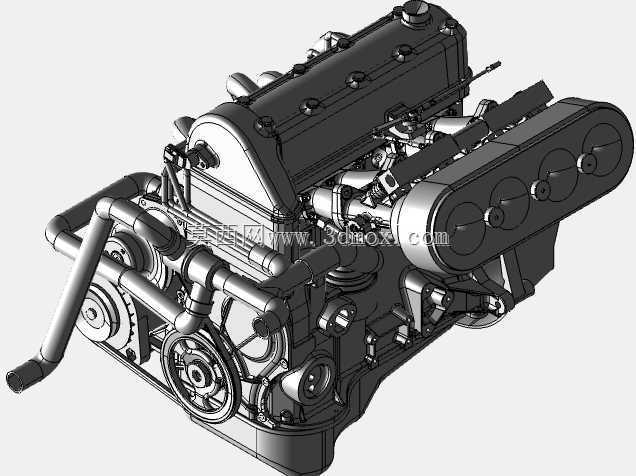

拉达VAZ八气门横流气缸盖结构

　　该结构围绕经典拉达VAZ车型的八气门发动机展开，核心目标是在保留原有发动机布置习惯和维修便利性的基础上，重新组织进气与排气路径，使气缸盖由传统流向方案转向横流布置。横流设计的关键在于进气侧与排气侧分别位于缸盖两侧，进排气道不再在同一侧交错绕行，气流进入燃烧室后可以形成更直接的扫气路径，排气歧管周边的热辐射也不易反向加热进气道，这对小排量自然吸气发动机的充气效率和高转速响应具有实际意义。

　　从整机应用看，这类气缸盖主要面向老式后驱车型的发动机升级、赛道练习车改装以及小批量性能件开发。原始VAZ发动机保有量大、维修体系成熟，但原厂缸盖在气道走向、燃烧室形状和冷却通道布置上留有明显妥协。新结构在建模时需要同时兼顾库存零件复用和后续铸造可行性，因此不能只追求气道理想化，还必须考虑凸轮轴支座、气门导管、挺柱孔、缸盖螺栓孔、水套孔和油道孔之间的空间冲突。

　　外形与安装边界是该类设计中最容易被忽视的部分。缸盖底面必须与原缸体顶面、缸垫轮廓和缸体螺栓分布保持一致，否则无法直接替换；进排气两侧的法兰面则要为歧管、化油器或节气门体、排气支管以及周边附件留出装配空间。上部凸轮轴腔、气门室盖结合面和润滑油回流通道需要连续闭合，前端或侧面还应避免与分电器、水管、发电机支架、制动真空管路等附件发生干涉。模型中蓝色箱体类零件可理解为周转与装配承载区域，黑色框架用于展示部件在工位上的摆放和分层取放关系，便于在开发阶段核对零件数量、朝向和操作高度。

　　功能设计上，八气门机构采用每缸两气门布局，结构简单、低速扭矩特性容易控制，也适合铸造后进行少量机加工。进气道应尽量减少急弯和截面突变，在气门座附近形成稳定收缩；排气道则优先保证热流排出顺畅，并控制壁厚均匀，避免铸造时局部热节。燃烧室顶面、气门座圈孔和火花塞孔的相对位置直接影响压缩比、火焰传播距离和爆震裕度，设计时需要与活塞顶面凹坑、气门升程曲线一起校核。

　　冷却与润滑回路同样不能孤立处理。水套应覆盖燃烧室周围和气门座之间的高温区域，同时在进气侧保留足够刚度；油道需满足凸轮轴轴承和气门机构润滑，回油通道要避免在车辆加减速时出现机油滞留。铸造模式开发前，三维结构还需检查拔模方向、最小壁厚、砂芯支撑和机加工余量，使气道性能、铸造工艺和装配边界形成统一。
