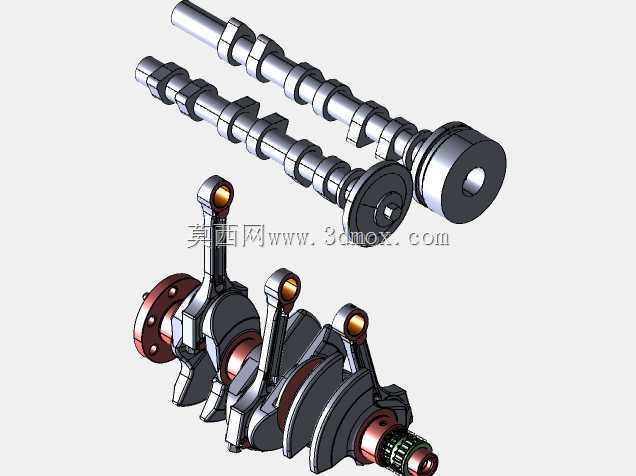

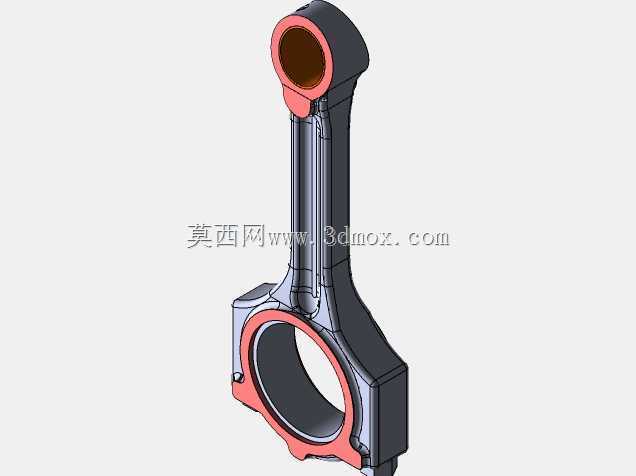

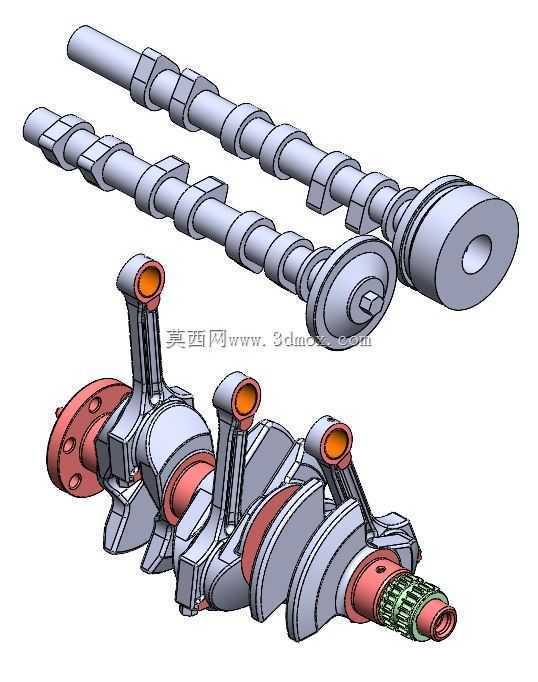

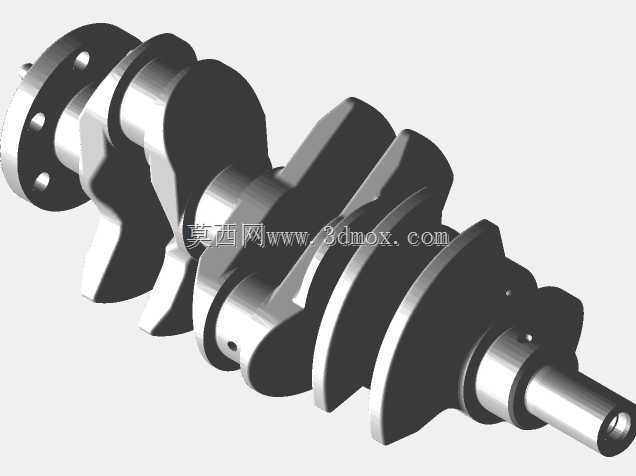

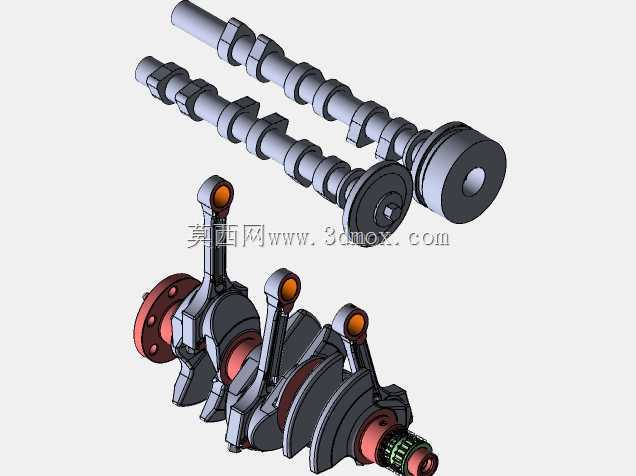

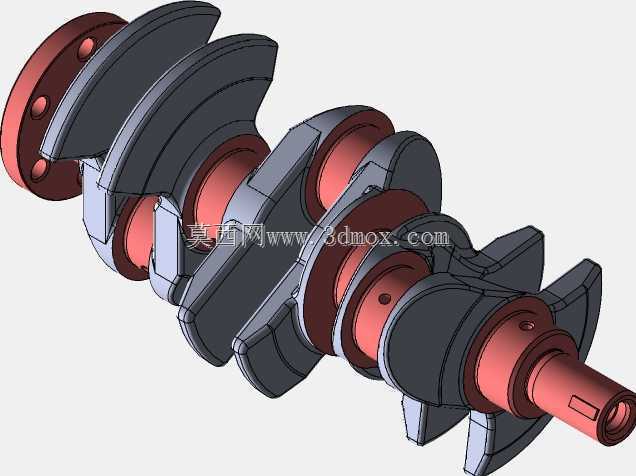

这套三维数模围绕小排量增压汽油机核心运动件展开,覆盖进气与排气凸轮轴、曲轴、连杆以及齿轮传动件,可直接用于发动机前期布置校核、运动干涉检查和教学拆解演示。做整机方案时,最先要卡住的是曲轴轴向长度与缸体下裙边界:前端带信号轮与皮带安装轴颈,后端预留飞轮及油封配合面,各主轴颈、连杆轴颈的偏心距决定冲程,也直接影响连杆摆角和活塞侧推力。数模中连杆采用成熟的剖分式大头结构,小头衬套、轴瓦配合位以及螺栓凸台均有体现,装配时需关注大头盖与杆身的定位方向,避免回转中与缸筒、平衡轴区域发生擦碰。

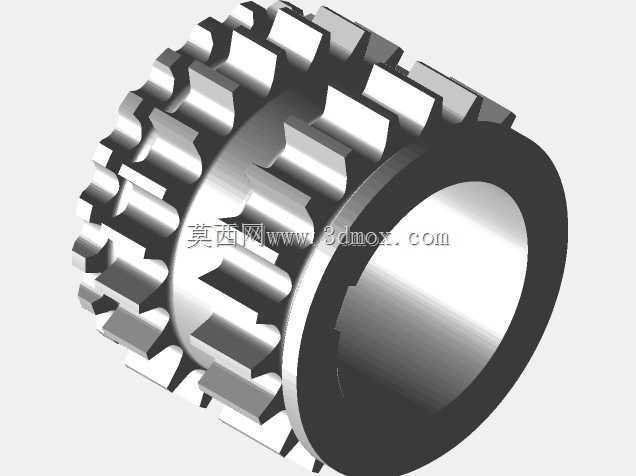

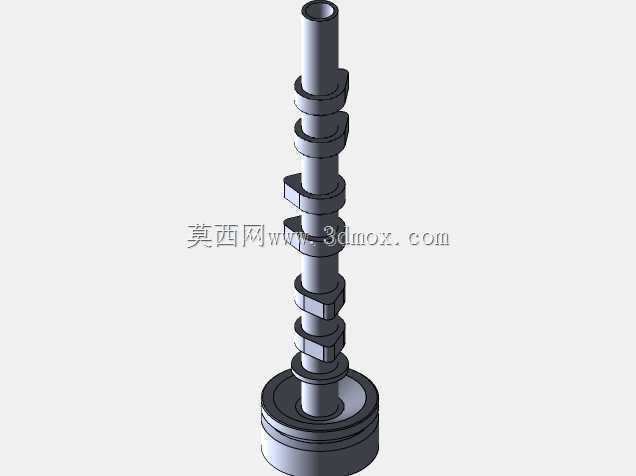

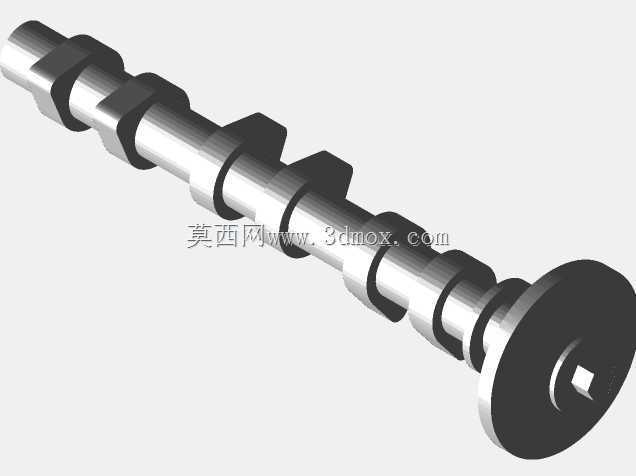

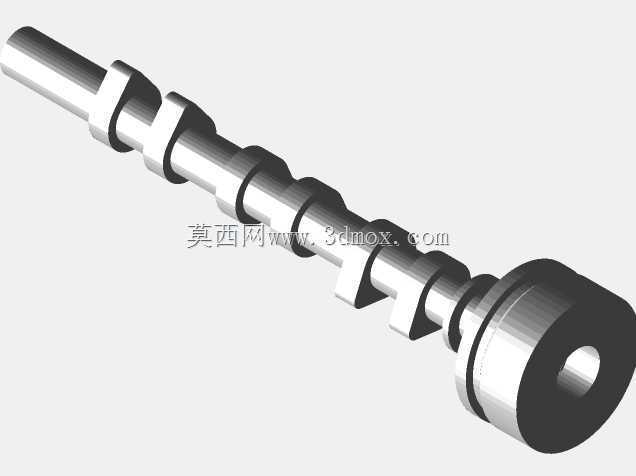

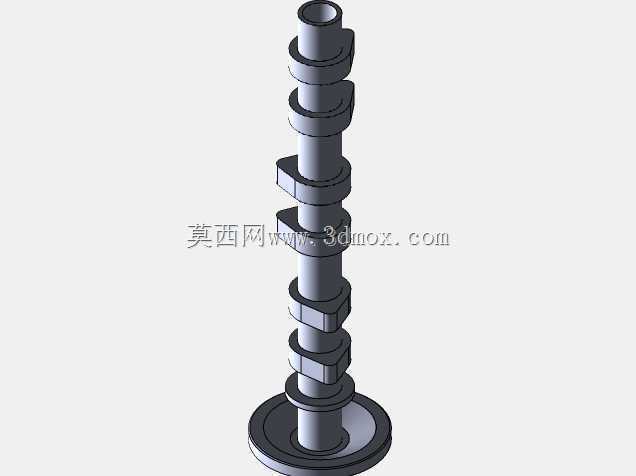

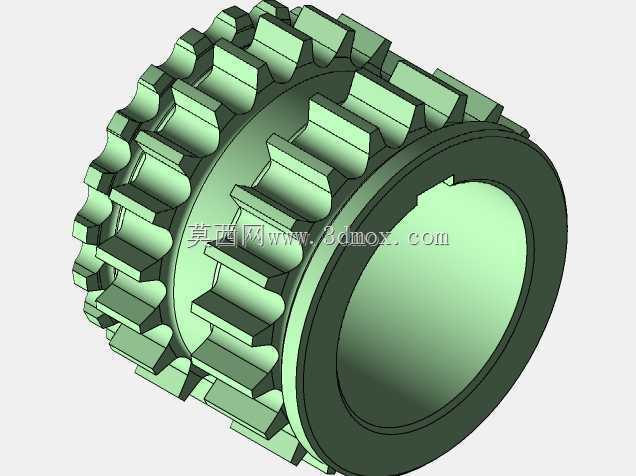

凸轮轴部分按进排气分列,轴上凸轮型线、轴颈支承位、后端信号盘及前端驱动连接结构完整。布置阶段要把凸轮轴中心距、气门夹角与缸盖罩壳内廓一起核对,桃尖在基圆上的相位关系决定气门开启重叠角,型线过渡段则影响挺柱接触应力和配气机构动力学表现。齿轮件位于曲轴动力输出端附近,主要承担驱动或信号触发相关功能,齿形、啮合侧隙以及与相邻轴段的同轴度,都需要在装配体中按实际公差带复核。
从应用场景看,这类结构既服务于整车动力总成开发,也常用于发动机维修培训、职业院校理实一体化教学以及机械原理课程设计。设计思路上,先以曲柄连杆机构确定缸径行程、压缩高度和发火顺序,再反向约束缸体、缸盖与正时系统的空间关系;配气机构则围绕气门升程、开启持续角和凸轮与从动件接触轨迹进行协调。外形边界方面,两根凸轮轴并列后宽度受缸盖凸轮轴室限制,曲轴带连杆总成的下部回转半径会影响油底壳深度,前端齿轮和带轮悬伸长度还关系到前端轮系包络。
建模时各零件按真实装配关系约束,轴颈、油孔、法兰、键槽和定位面等特征保留较完整,便于剖切展示、爆炸视图制作以及运动仿真。对结构设计人员而言,可在此基础上继续叠加活塞、气门、挺柱和正时链条,完成从曲柄连杆到配气正时的联动校核;对选型和教学人员,则能通过实体比例直观理解小排量发动机高功率密度布置中,运动件如何在有限缸心距内兼顾强度、摩擦与NVH边界。
