奥帕拉6cc小排量汽车动力总成

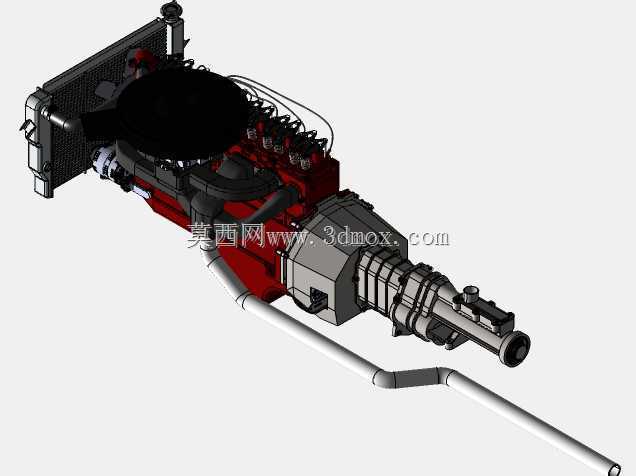

　　这套三维结构围绕小排量乘用车动力单元展开，主体覆盖缸体、缸盖、气门机构、进气歧管、排气歧管、冷却散热器、风扇、管路以及后端变速传动模块，适合用于整车前置动力舱布置校核、维修拆装演示、教学实训和机械结构方案参考。从实际装车场景看，这类动力总成多用于紧凑型后驱或改装车型，发动机输出端通过离合器与变速箱连接，再把扭矩传递至传动轴；前端散热器独立布置，通过上下水管与缸体水套连通，风扇位于散热器与发动机之间，能够在低速或怠速工况下强化迎风不足时的散热能力。模型中黑色大直径风扇、侧置散热器和红色缸体区域划分清晰，便于识别冷却回路与热源边界。结构设计上，缸体部分承担曲轴、连杆、活塞等运动件的支承，缸盖上方保留气门室盖、

　　点火或喷油相关附件的布置空间；多根线束沿进气侧走线，说明电气附件与机械本体之间需要预留插拔、维护和防热间距。进排气路径没有被简化成单一实体，歧管分支、接口朝向和周边管路均有体现，这对动力舱干涉检查很关键：排气侧温度高，周边必须避开橡胶管、线束和塑料件；进气侧则要兼顾滤芯、节气门或化油器附件的安装空间。后端变速箱采用阶梯式壳体，输入轴与发动机曲轴保持同轴，安装面通过螺栓与缸体或离合器壳连接。做总布置时，不能只看发动机本体长度，还要把变速箱悬伸、传动轴起始角度、油底壳最低点、散热器前表面和风扇护风圈之间的间隙一并纳入边界。模型外侧管路从发动机下部延伸，提示润滑、通风或冷却软管在实车中会随发动机振动，需要设置合理弯曲半径和固定卡箍，

　　避免与横梁、转向机构发生摩擦。散热器支架、吊耳和壳体连接位置也为工装支撑、整机吊运及维修拆解提供了参考。对三维建模人员而言，该总成的价值在于把动力、传动、冷却和附件管线放在同一坐标系下，可直接检查装配层级、运动包络和维修可达性；对选型人员而言，则能直观判断小排量发动机与变速箱组合后的轴向长度、高度轮廓以及机舱适配关系。
