交流稳压器塑料外壳注塑成型模具结构

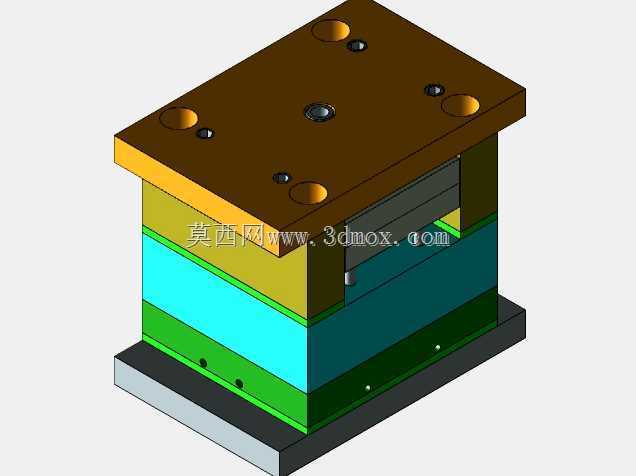

　　这套模具面向交流稳压器塑料外壳类零件的批量注塑生产，整体采用标准三板式模架分层堆叠布局，从顶部定模固定板往下依次排布热流道/浇口套安装层、A板型腔层、推板复位层、B板型芯固定层、方铁支撑间隔层与底部动模固定板，各层板件通过导柱导套完成合模导向，四周布置的内六角紧固螺钉将各模板锁紧为整体，保证注塑充模时承受数百吨锁模力不发生分层错位。

　　从实际产线应用场景来看，这类模具安装在卧式注塑机的定动模安装工位上，顶部定模侧预留的定位环可直接嵌入注塑机定模板中心定位孔，主流道衬套对准注塑机射嘴输出轴线，动模侧底部底板的U型槽匹配注塑机动模板的码模夹固定位，安装时无需额外加工转接垫板。模具四周导柱长度超出合模面30mm以上，合模过程中导套先于型腔贴合进入导向段，避免型腔型芯发生刚性碰擦。

　　成型零件部分，型腔侧加工出稳压器塑料外壳的外表面轮廓，型芯侧成型外壳内部的安装卡扣、走线槽与变压器安装柱结构，分型面沿外壳最大轮廓边线设置，开模时塑件随动模侧后退，流道凝料在三板结构的定距拉板作用下自动从浇口位置拉断脱落，无需人工剪除浇口。推出机构布置在动模侧方铁围成的空腔内，多根顶针正对塑件内部的加强筋与安装柱位置，开模到设定行程后注塑机顶棍推动推板，顶针同步将塑件从型芯上平稳顶出，避免顶出力集中导致塑件白痕或顶穿。

　　冷却回路在A板与B板内部分别排布，直通水路围绕型腔型芯四周走形，进水出水接头从模具非操作侧引出，接入注塑机模温机循环系统，成型PP或ABS类稳压器外壳时可将模温稳定控制在40-60摄氏度，缩短塑件冷却固化周期。模具侧面预留的锁模扣在开模过程中控制各层模板的开启顺序，保证先拉断流道再分开型腔型芯，最后完成顶出动作。整体外形边界适配300吨级以内卧式注塑机的拉杆内间距，吊装时顶部固定板预留的吊环孔可直接装入吊环完成转运，日常生产中仅需定期检查导柱润滑、顶针复位弹簧弹力与冷却水路密封情况，即可满足长期连续批量成型的使用需求。
