四腔注塑成型模仁型腔结构

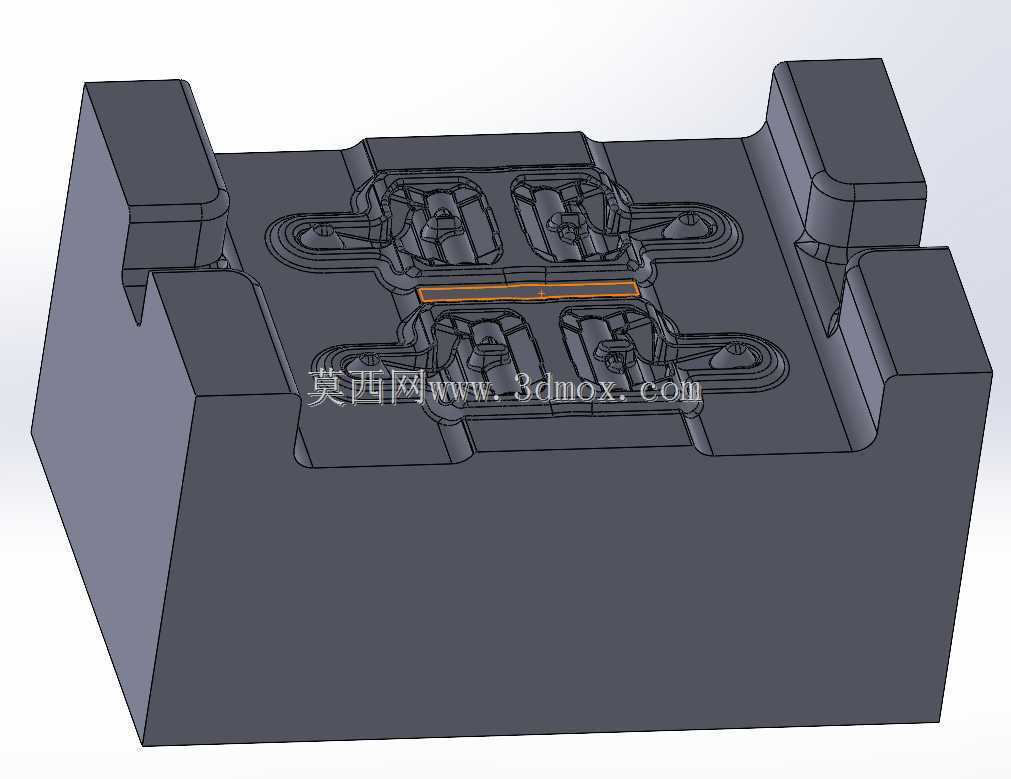

　　这套模仁结构面向中小型塑料壳体类零件的批量注塑生产，采用一模四腔对称排布方案，在单台注塑机单次开合循环内可同时成型四件制品，型腔沿模具中心十字轴线呈镜像分布，进料流道开设在上下两组型腔的中间分界区域，图中橙色高亮段即为横向主分流道，熔融塑料从主流道进入后经该段分流，再通过各型腔端部的侧向进料口进入模腔，流道走向随制品外轮廓做弧形避让，尽可能缩短各腔进料路径长度差，保证四腔充模压力、填充时间的一致性，降低不同腔制品出现内应力不均、飞边或缺料的概率。

　　模仁整体采用方块式整体镶拼结构，外侧四个角位设置带圆角过渡的加高定位挡边，合模时该挡边与动定模模板的对应定位槽配合，承担合模过程中的侧向导向与承压作用，避免模仁受注塑侧向压力发生偏移，圆角设计也可消除热处理及装配过程中的应力集中，防止挡边根部开裂。模仁工作区域直接在整块模具钢上铣出成型型腔，型腔轮廓完全复刻制品的侧壁、卡扣位、加强筋以及端部安装柱结构，无需额外拆分小型镶件，既减少了装配累积误差，也提升了模仁整体刚性，适合注塑压力偏高的工程塑料成型工况。

　　从安装边界来看，该模仁为标准嵌入式方块结构，长宽尺寸适配常用的3030、3535规格标准模架，厚度方向预留了足够的冷却水道开设空间，可在模仁背面、型腔间隙区域排布直通式或环形冷却回路，控制成型周期内模温均匀性；模仁四周的直边基准面可直接作为CNC精加工、EDM放电加工的找正基准，加工时一次装夹即可完成大部分轮廓的粗精加工，后续抛光工序也可沿型腔开敞方向直接作业，无需拆解额外部件。

　　在实际产线应用中，这类多腔模仁多用于家电小壳体、电器接插件外罩、日用塑料结构件的连续生产，对称布局让注塑机的锁模力受力中心与模具中心完全重合，避免长期生产出现模板受力偏载、拉杆磨损不均的问题；分型面沿制品最大外轮廓延伸，开设在模仁上表面的平面区域，排气槽可直接从型腔末端沿分型面引出，无需额外做排气镶件，大幅降低了后期维护难度，生产中出现局部型腔磨损时，也可直接对整组模仁进行拆装修复或更换，不用改动模架其他部分。
