双层叠装精密注塑模具三维结构

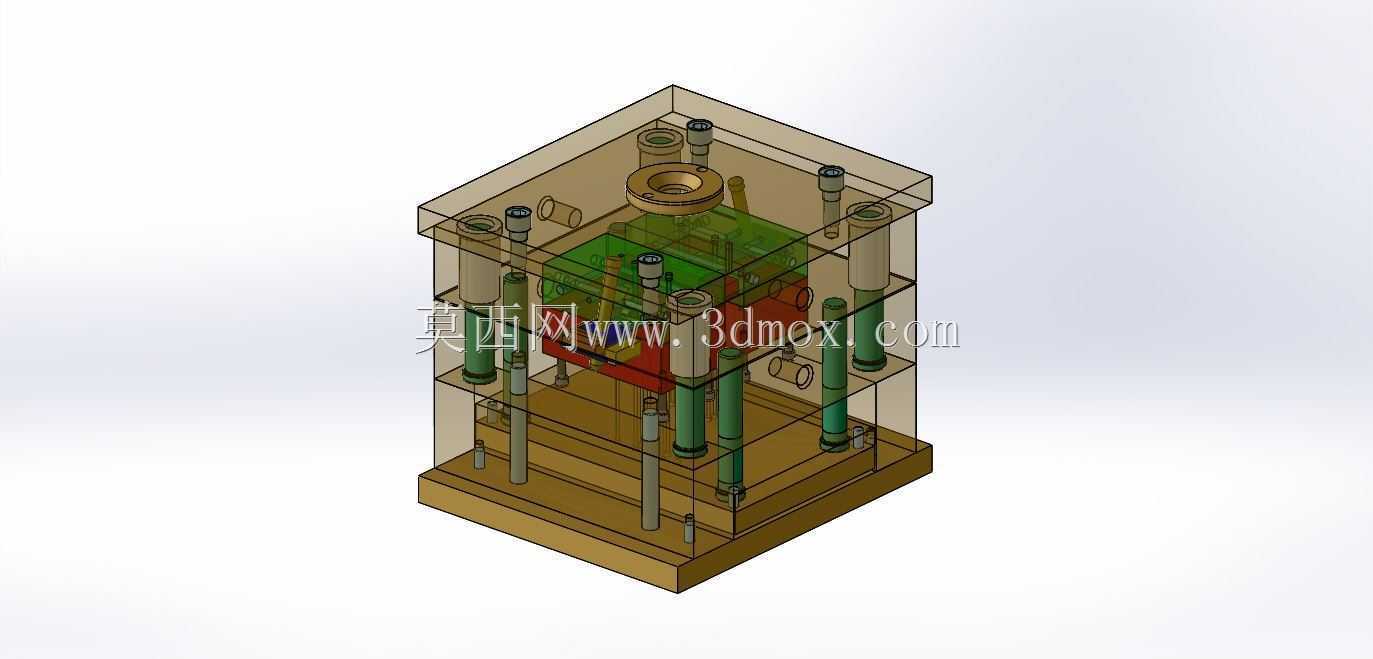

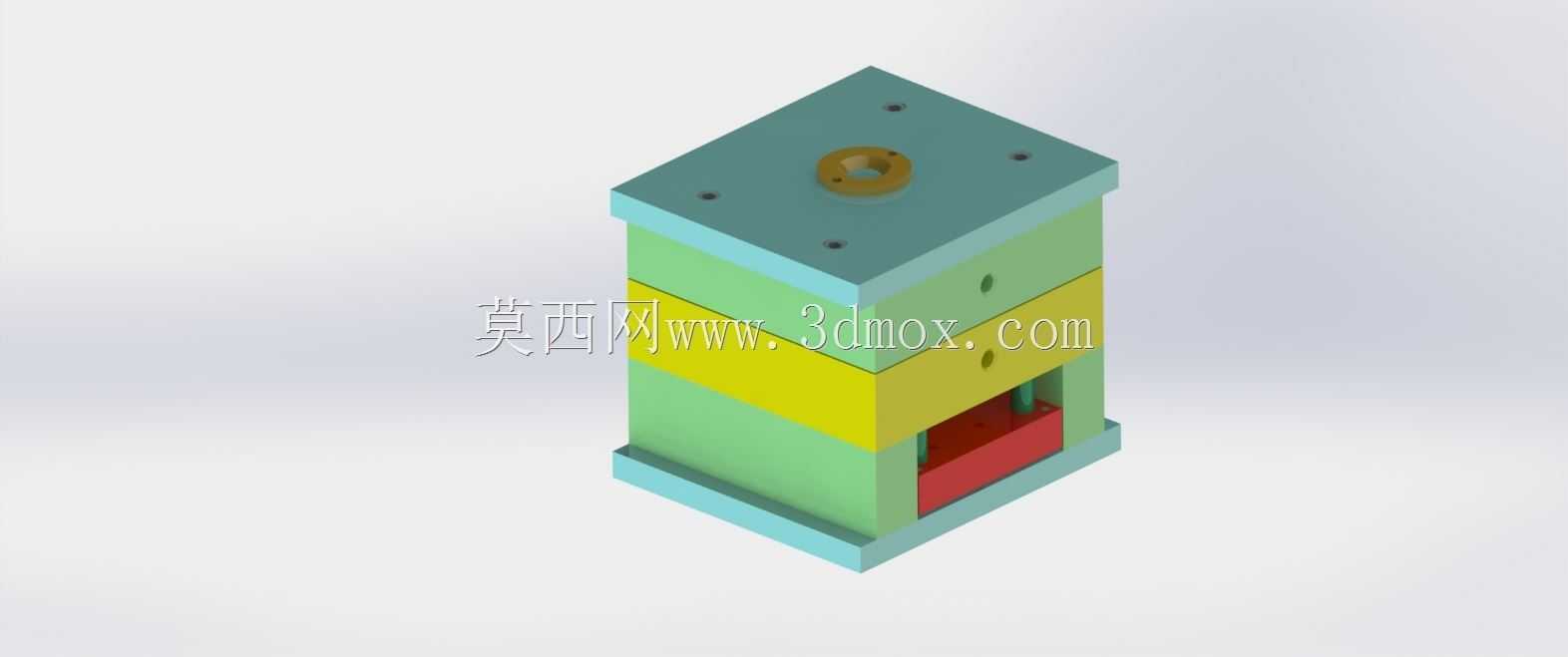

　　这套模具采用上下分层的叠装式模架布局，整体为立方体框架结构，透明化的三维展示方式可以直接观察到内部型腔、导向、顶出与冷却系统的完整排布，在消费电子外壳、小型家电塑料件、精密结构件的批量注塑生产场景中应用广泛。模具底部为加厚定模安装底板，四角预留与注塑机工作台对接的安装孔位，安装边界完全适配常规卧式注塑机的拉杆间距，底板上方依次排布顶出固定板、动模垫板、型腔镶块与定模固定板，各层板件通过内六角螺钉锁紧，整体闭合高度可根据对应注塑机的开模行程做小幅调整。导向系统采用四根对称布置的精密导柱，导柱贯穿动定模两侧的导套，合模过程中先由导柱完成初定位，再由型腔周边的精定位锁块完成二次对位，避免薄壁塑件成型时出现飞边、错位缺陷。

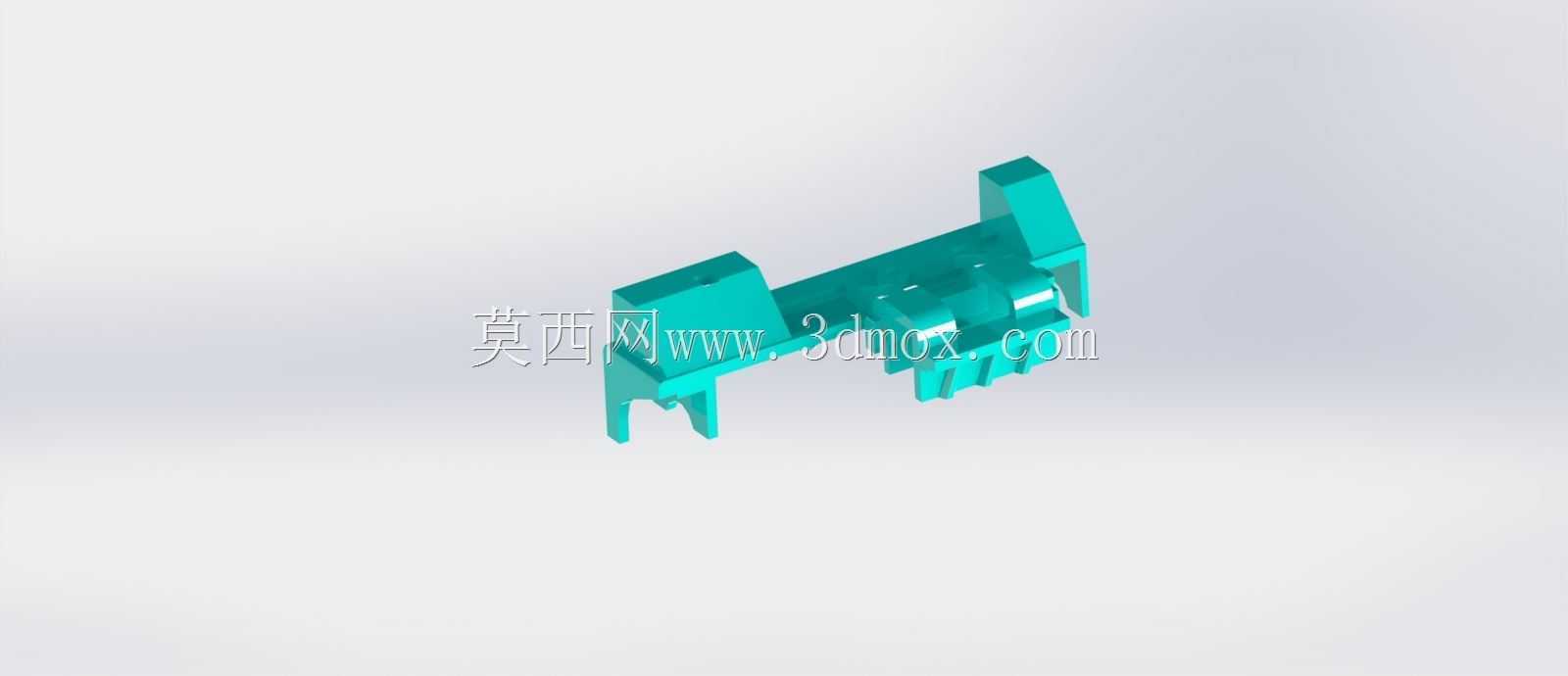

　　型腔区域设置在模架中部，内部成型腔采用镶拼式结构，不同颜色区分的镶块分别对应塑件的外观面、卡扣位与安装柱结构，镶块单独采用热处理钢材加工，磨损后可单独拆换，无需整体更换模仁，大幅降低后期维护成本。冷却回路围绕型腔四周均匀布置，多组竖直冷却水管贯穿模仁层，水路接口统一开设在模架侧端面，接入模温机后可快速带走注塑过程中熔融塑料带入的热量，缩短塑件冷却保压周期。顶出机构布置在动模侧底层，顶针板带动多根顶针同步动作，开模后顶针沿分型面法向将成型塑件平稳顶出，顶针排布避开塑件外观面，全部设置在筋位、安装柱背面，避免顶出痕迹影响成品外观。整套结构的三维建模完整还原了每根螺钉、导套、水管接头的装配关系，结构工程师可直接参照该布局校验开合模行程、顶出行程与水路干涉情况，模具加工环节也可依据分层结构拆分各板件的加工工序，从粗加工、热处理到精修装配的全流程都能对应到明确的结构参照，在精密注塑模具的方案评审、教学演示与结构优化工作中都具备实用参考价值。
