ATEQF600泄漏检测仪精密结构造型

　　在汽车零部件产线、医疗耗材密封校验、消费电子防水测试工位中，这类台式气密泄漏检测仪是工位核心检测终端，本次完成的ATEQ F600机型三维结构还原，完全贴合车间实际部署的设备形态，建模过程中优先还原了现场设备的操作逻辑与安装约束。

　　从实际使用场景来看，该设备常部署在半自动装配线的终检工位，操作人员将待检工件接入设备前端的测试气路接口后，通过面板控件启动测试程序，设备内部的压差传感模块会向工件密闭腔体内充入设定压力的洁净压缩空气，在保压阶段实时捕捉腔体内的压力衰减数值，以此判定工件是否存在砂眼、焊缝虚漏、密封装配错位等缺陷，不合格品会同步输出报警信号，联动产线分拣机构将不良件剔除。

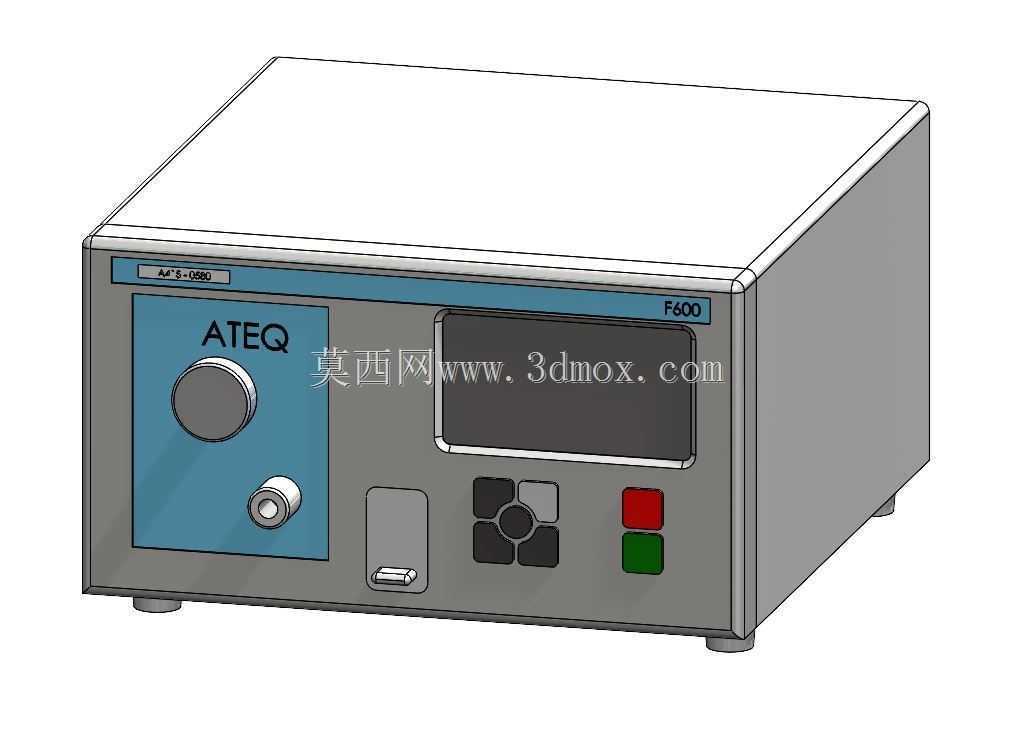

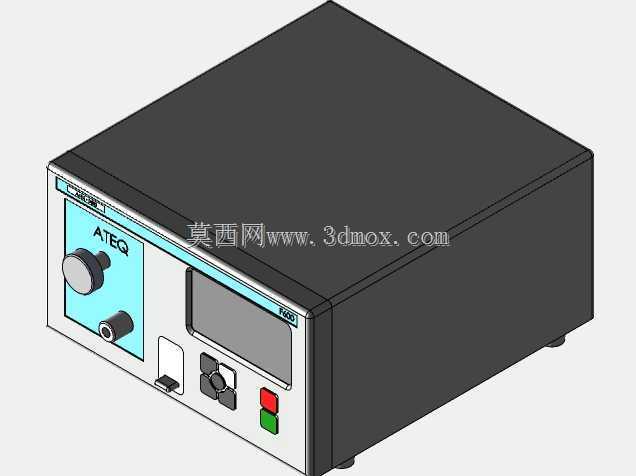

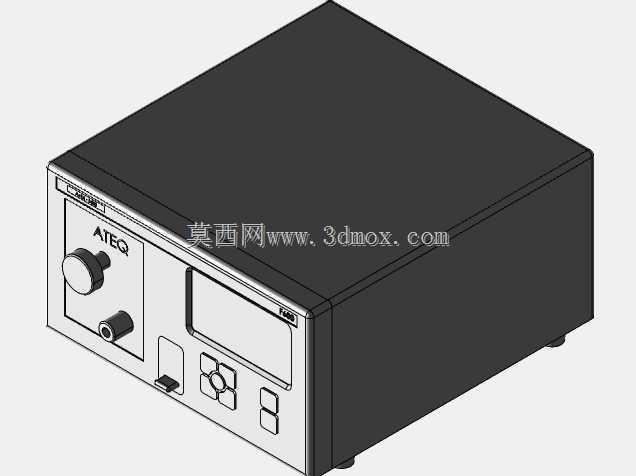

　　建模时首先梳理了设备的人机交互布局：正面操作区左侧布置大尺寸调压旋钮，用于手动调节测试供气压力，旋钮下方设置快插式气路接头，直接对接待测工件的测试气管；中部区域嵌入液晶显示屏，实时显示当前测试压力、泄漏速率、测试步序与合格判定结果，屏幕下方排布四向导航按键与确认按键，用于切换测试参数、调取历史检测记录；右侧竖向布置红绿两枚实体按钮，红色为急停/复位键，绿色为测试启动键，按键间距符合车间操作人员戴劳保手套操作的触控边界，避免误触。设备顶部为平整金属盖板，无突出凸起结构，产线部署时可在顶面放置小型待检工件周转盒，也可多台并排叠放布置，充分利用车间工位的垂直空间。

　　外形尺寸方面，整机采用卧式长方体钣金机箱结构，建模时严格参照现场实测的安装边界：机箱底部四角设置可调式橡胶减震脚杯，既可以调节整机水平度，也能隔绝周边冲压设备传递的振动，避免内部精密传感元件受振动干扰出现检测数值漂移；机箱后侧预留散热格栅、电源接口、通讯IO端口与气源输入接口，建模时同步还原了后侧接口的排布间距，方便工程师在做产线三维布局时，提前规划气管、信号线、电源线的走线路径，避免设备就位后出现管线弯折、接口干涉的问题。

　　结构设计思路上，机箱采用折弯钣金拼接工艺，所有边角做钝化圆角处理，避免车间操作人员走动时被锐边划伤；前面板采用分区配色，左侧气路控制区做蓝色阳极氧化面板标识，和右侧电控操作区形成视觉区分，新员工上岗时可以快速识别气路调节部件与电控操作部件，降低培训成本。设备的安装边界要求工位台面预留足够的操作空间：正面需预留不小于300mm的操作距离，方便操作人员插拔气管、按压按键，左右两侧各预留100mm以上的散热间隙，保证机箱内部散热风道通畅，不会因长时间连续运行出现过热告警。整套模型完整还原了设备的外装结构、操作控件布局与安装接口位置，可直接用于产线三维布局仿真、检测工位人机工程校验、设备配套工装的适配设计。
