液压式手刹紧急制动执行机构

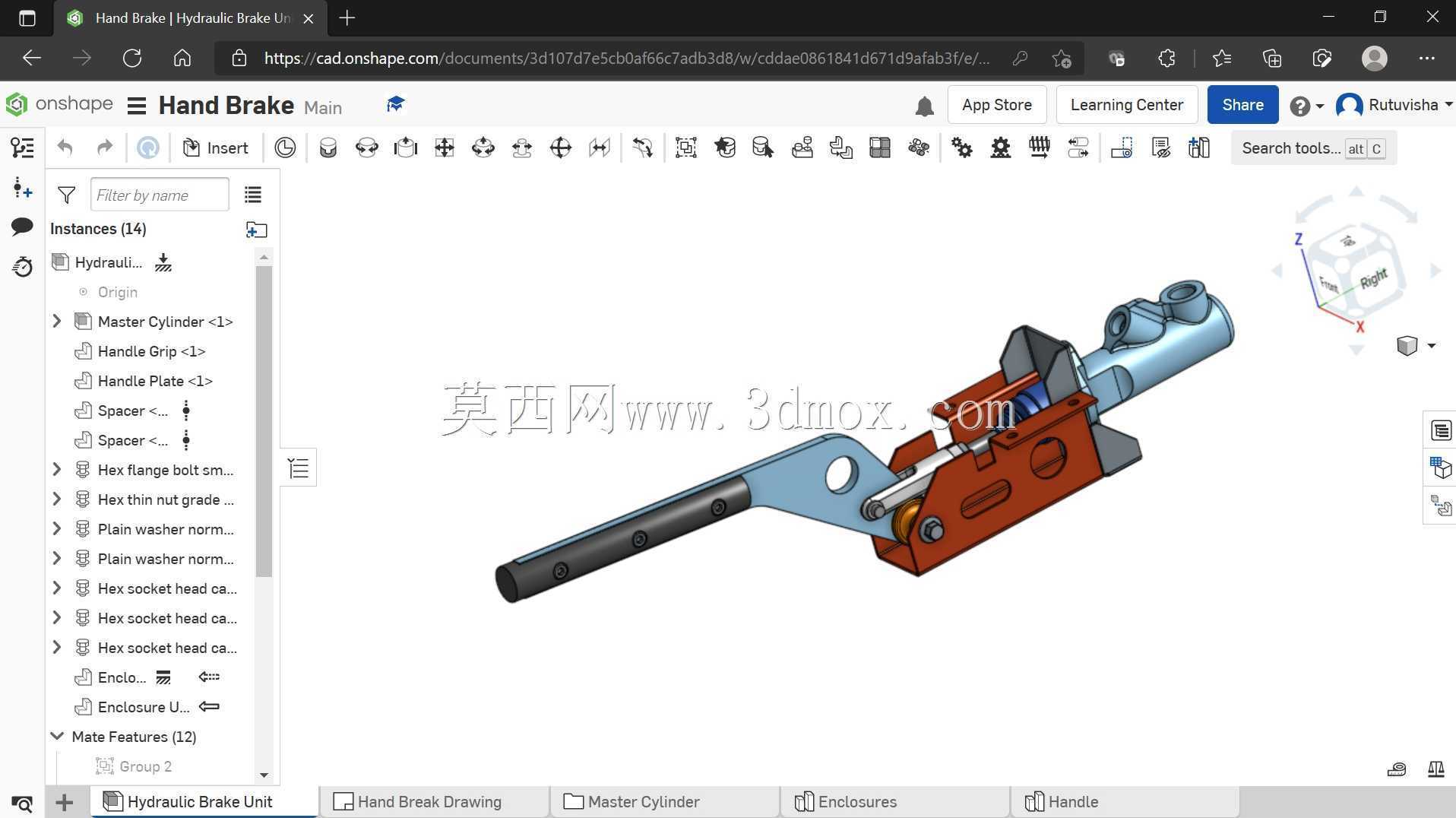

　　该制动执行机构面向车辆驻车与应急制动场景，常见于工程车辆、改装作业车、小型非道路移动设备的驾驶舱侧方安装位，作为行车制动失效后的冗余制动触发部件，也可在车辆长时间驻停时锁止制动回路，避免溜车风险。整套机构以手动扳动的长手柄作为动力输入起点，手柄采用弯折成型的钣金臂结构，握持段做防滑滚花处理，操作人员施力扳动时，杠杆比经过预先匹配，可将手部输入的数十牛操作力放大至足够推动主缸活塞的推力，无需额外外接动力源即可完成制动触发。

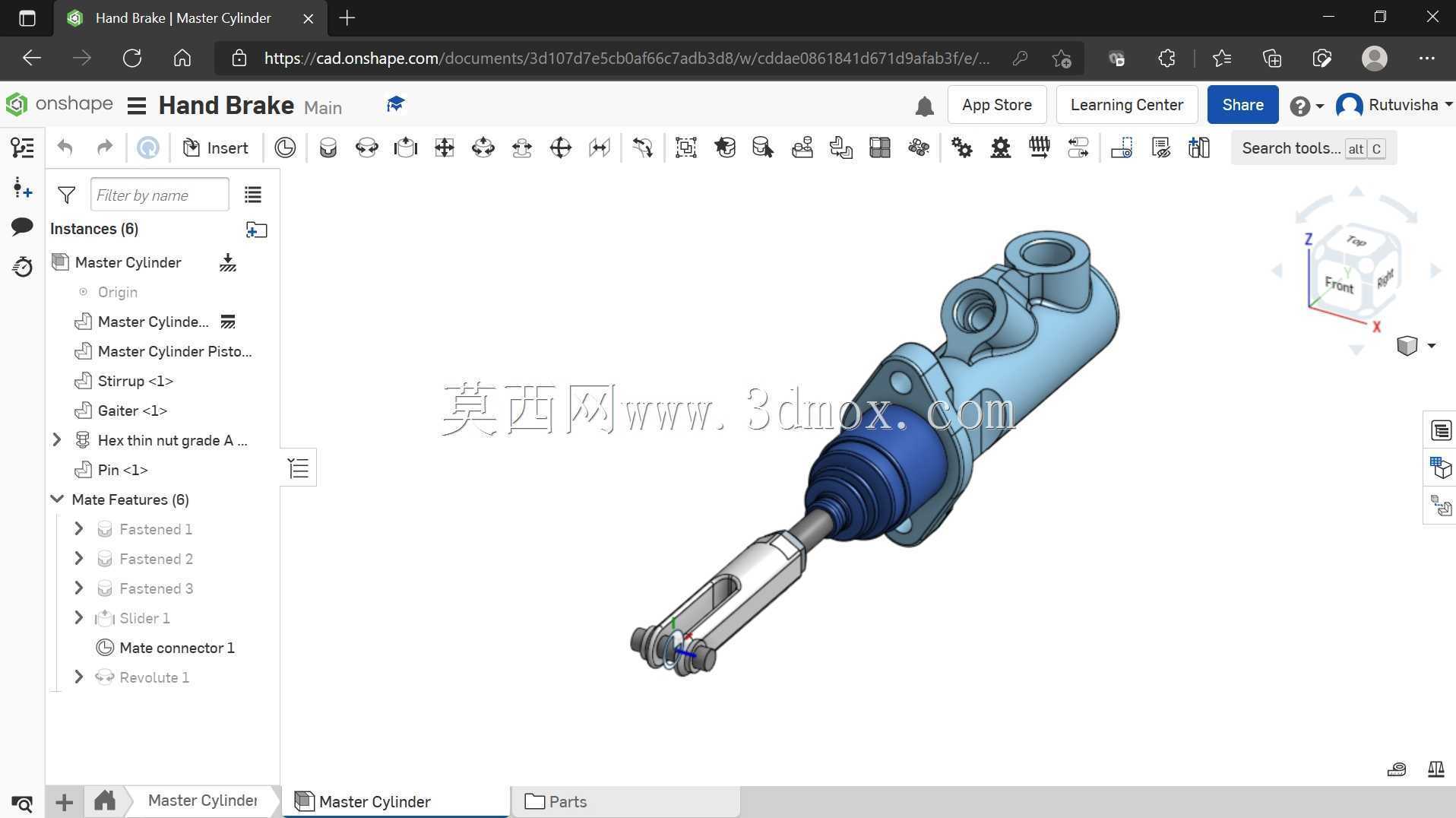

　　机构核心的液压主缸采用卧式布置，缸体为一体式金属加工件，内部集成活塞、密封皮碗与复位弹簧，主缸侧方预留标准液压油口，可直接对接车辆制动油路，当手柄绕铰接转轴扳动至锁止位置时，联动的推杆推动主缸活塞轴向移动，封闭缸内油腔并建立制动油压，压力油沿管路输送至车轮制动分泵，推动制动片压紧制动盘实现减速锁止；松开手柄时复位弹簧带动活塞回位，油路压力释放，制动解除。

　　结构设计上，所有铰接点位均配置耐磨衬套，降低反复扳动过程中的铰接磨损，延长机构使用寿命；主缸安装座采用加厚冲压钢板折弯成型，预留四个螺栓固定孔，安装孔位间距适配主流车辆驾驶舱地板的安装基准，安装边界要求安装平面平面度不大于0.2mm，保证主缸轴线与推杆运动方向同轴度偏差小于0.5°，避免活塞偏磨导致的漏油故障。手柄的运动行程经过校核，从释放位置到锁止位置的扳动角度约为75度，符合人体工程学操作范围，操作人员无需大幅侧身即可完成操作，锁止位置配套棘爪锁齿结构，可在手柄扳动至任意制动行程位置自动锁止，维持制动油压，无需操作人员持续施加握力。

　　整套机构的外形轮廓沿手柄长度方向延伸，整体占用安装空间紧凑，周边预留的油路接口、固定螺栓位均避开操作手柄的运动包络，不会出现运动干涉；各零部件拆分清晰，主缸、手柄、铰接销、锁止棘爪均可单独拆解更换，后期维护时无需整体拆卸安装座，仅需拆解对应故障件即可完成检修，适配多类需要手动液压制动的设备改装与配套需求。
