铰接式关节接头机械连接结构设计

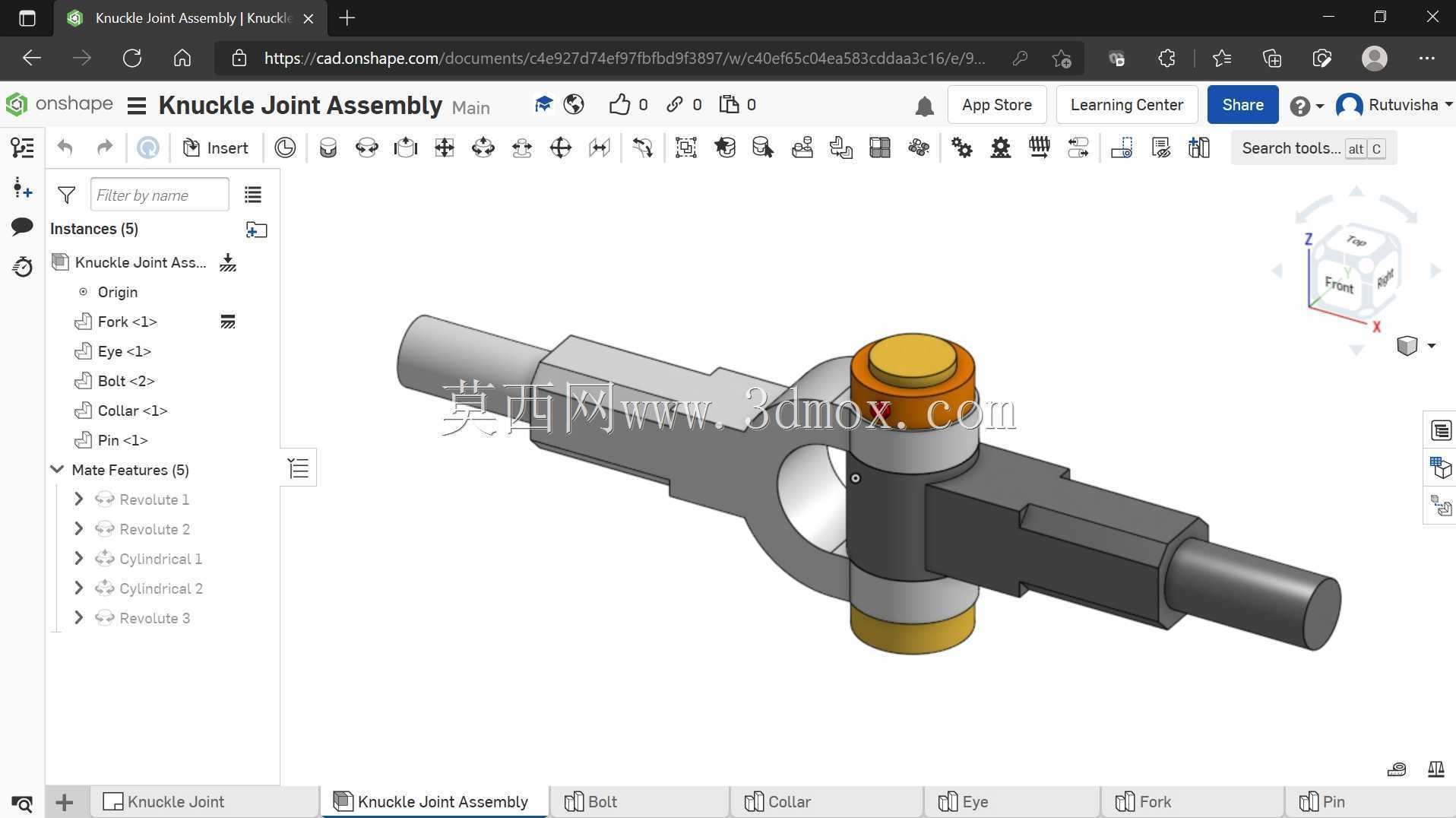

　　这类铰接关节接头多应用在需要实现小角度摆动传动、多自由度力传递的机械结构中，常见于工业设备的连杆传动组、转向执行机构、工装夹具的活动连接端，能够在传递轴向与径向载荷的同时，允许连接部件间存在设定范围内的相对转动，避免刚性连接在交变载荷下出现应力集中断裂的问题。从结构设计逻辑来看，整个构件采用分体装配思路，主体叉形件作为承载基座，中部开设同轴销孔用于配套衬套与销轴的安装，两端延伸的轴段分别对应不同的安装接口，一侧为光轴适配滑动轴承或轴套的转动配合，另一侧加工有定位台阶用于外接传动杆件的轴向限位。销轴配套的挡环结构采用过盈配合加端面限位的设计，能够在承受径向剪切力的同时防止销轴轴向窜动，端部的压盖通过螺栓锁紧，

　　既可以封闭销轴安装腔避免粉尘、切削液进入配合面造成磨损，也能提供持续的轴向预紧力消除配合间隙。在实际安装边界上，该接头的径向最大轮廓集中在中部叉形铰接区域，安装时需要预留足够的摆动空间，避免相邻结构件在关节转动过程中发生运动干涉，两端轴段的配合公差按照基孔制间隙配合选取，既保证装配时的顺畅性，也能控制转动过程中的径向窜动量在允许范围内。设计过程中对铰接部位的接触应力做了针对性校核，衬套与销轴的接触面积经过优化，在同等载荷下能够降低接触面压，延长部件的疲劳使用寿命，整体结构没有冗余的设计特征，所有外部轮廓都兼顾了加工工艺性，轴段的退刀槽、销孔的倒角都按照通用机械加工规范设置，不需要特殊定制刀具即可完成全部机加工工序，

　　适合小批量备件加工或者设备改造时的替换件制作。在传动特性上，该关节接头能够补偿连接部件间的少量同轴度误差，在安装存在一定对中偏差的情况下依然可以平稳传递扭矩，不会因为刚性别劲造成连接部位的异常磨损，这一特性让它在现场改造、旧设备维修的场景中具备很强的适配性，不需要严格保证安装基准的绝对精度就能完成装配投用。
