CVT变速器半滑轮传动结构

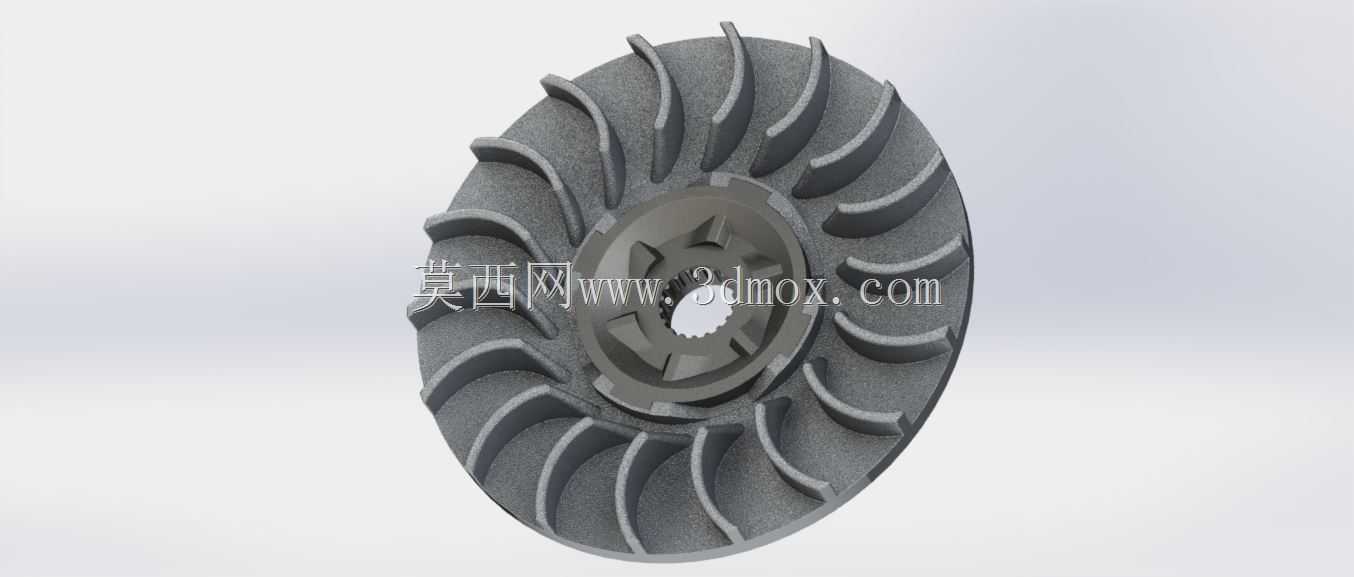

　　该半滑轮结构主要面向小型车辆无级变速传动系统，常见于踏板摩托车、轻型代步车及小型动力设备的CVT变速器中，承担动力传递、皮带导向和变速比调节的关键作用。零件整体呈盘状，外缘布置连续弧形叶片，既形成皮带轮的工作轮廓，也兼顾旋转时的空气导流，可帮助离合器、皮带和周边腔体散热。

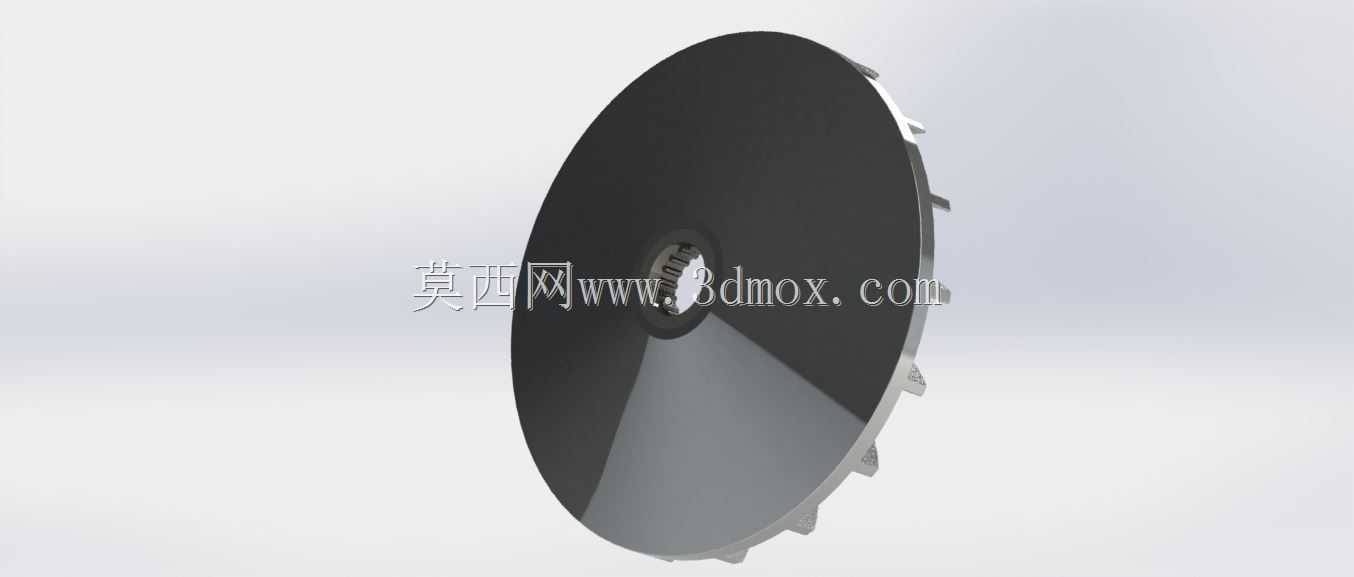

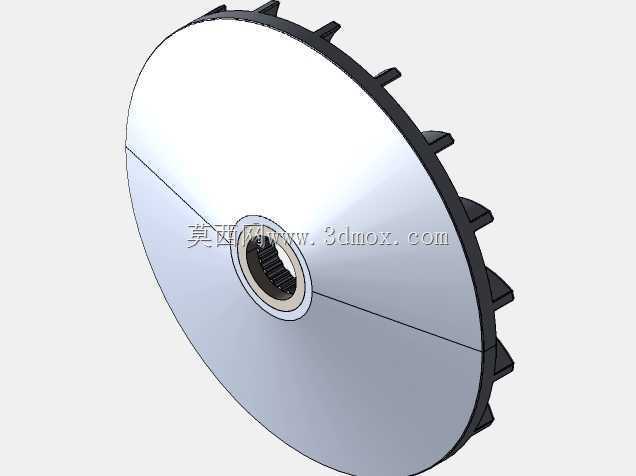

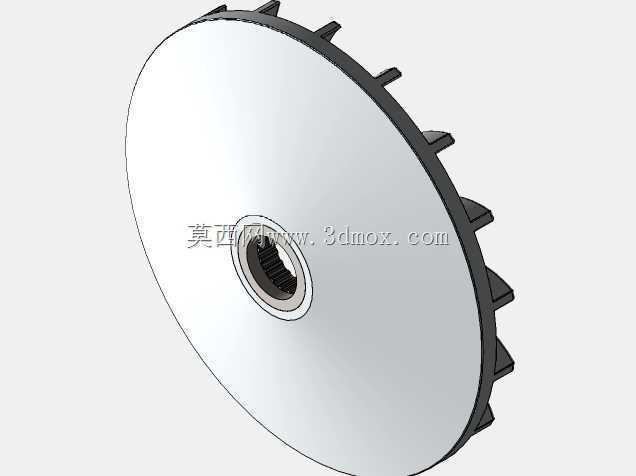

　　从实际装配关系看，半滑轮安装在变速器主动或从动轴端，中心区域设置花键孔，用于与轴类零件传递扭矩；花键周围布置加强环和台阶面，保证轴向定位并承受皮带压紧力。盘体外侧的曲面叶片沿圆周均匀分布，叶片根部与轮盘主体平滑过渡，能够降低应力集中，同时在高速旋转时引导气流通过传动腔，减少皮带因持续摩擦产生的热量积聚。

　　设计思路上，该零件不是单纯的圆盘轮，而是把皮带承载、轴系连接、通风冷却和轻量化整合在同一铸件或机加工件中。轮缘型线需要与变速皮带的侧面接触区域匹配，在皮带轴向移动时保持稳定摩擦传动；叶片高度、厚度和弯曲方向则要兼顾风噪、结构刚度与模具成型可行性。中心花键的齿形、倒角和配合长度直接影响装配便利性与扭矩传递可靠性，若配合过松会产生冲击磨损，过紧则会造成拆装困难。

　　外形边界方面，盘体直径属于传动包络中的主要尺寸，安装时需确认轮盘外侧与变速器壳体、离合器罩、冷却风道之间的径向间隙；轴向方向要预留皮带位移空间，避免半滑轮在变速过程中与固定轮面、螺母或壳体发生干涉。叶片外缘不宜贴近壳体壁面，应保留气流通道和制造公差余量；中心孔轴线与传动轴轴线必须同轴，否则会引起皮带偏摆、抖动和异常磨损。

　　在结构建模时，可先建立回转基准与中心花键，再按圆周阵列生成弧形叶片，最后处理根部圆角、减重区域和安装台阶。工程应用中，该类半滑轮适合用于CVT传动方案验证、皮带轮布置校核、变速器拆装演示以及冷却气流路径分析，能够帮助设计人员直观检查轮盘轮廓、轴端连接和周边壳体间隙之间的匹配关系。
