齿轮泵总成结构三维数模

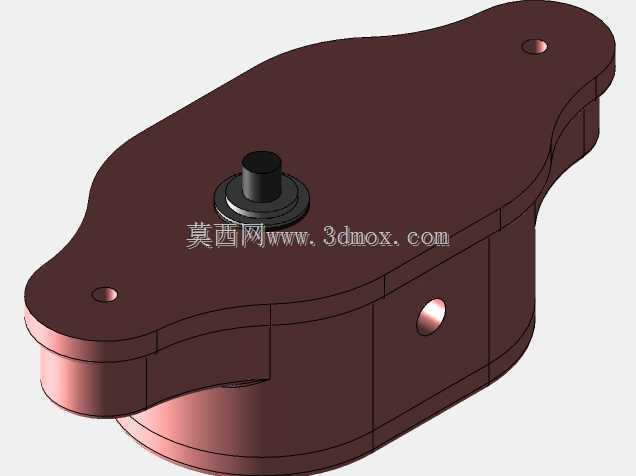

　　齿轮泵总成属于容积式流体输送部件，在液压站、润滑系统、小型供油回路以及工业设备辅助流体循环中应用较多。它依靠一对相互啮合的齿轮在泵腔内形成容积变化，完成吸油与压油过程，结构紧凑、工作可靠，对中等黏度介质具有较好的输送稳定性。该总成在建模时围绕泵体、主动轴、从动轴、齿轮、端盖、连接件及密封部位进行完整表达，能够直观呈现内部啮合关系和外部安装边界，便于结构设计人员检查零件之间的配合、干涉与装配顺序。

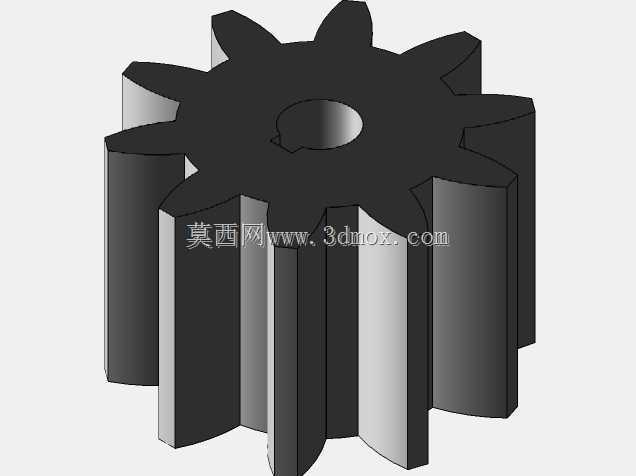

　　从实际用途看，齿轮泵常用于需要稳定流量和一定压力输出的场合，例如机床液压夹紧回路、工程机械动力单元、润滑供油系统以及轻型液压设备。相比复杂叶片式或柱塞式结构，齿轮泵零件数量较少，加工与维护相对直接，适合在空间受限但要求持续运转的位置布置。模型中齿轮与轴的布置体现了典型外啮合泵的工作逻辑：介质由吸入口进入齿槽与泵体内壁形成的封闭空间，随齿轮旋转被带至压出侧，啮合点处容积减小从而形成输出压力。

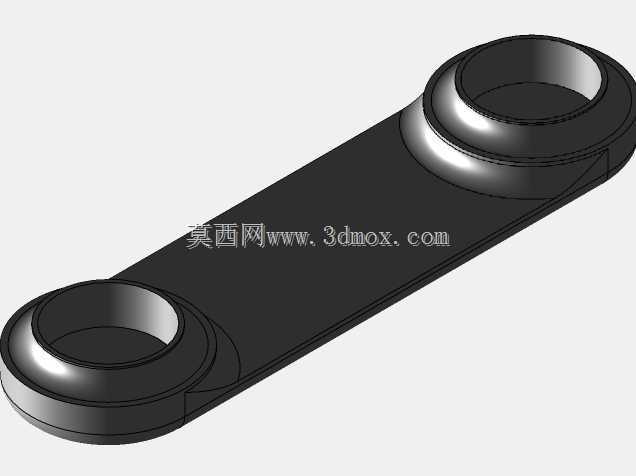

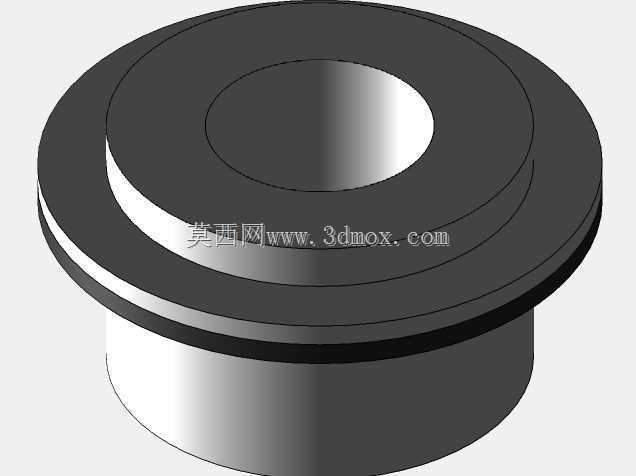

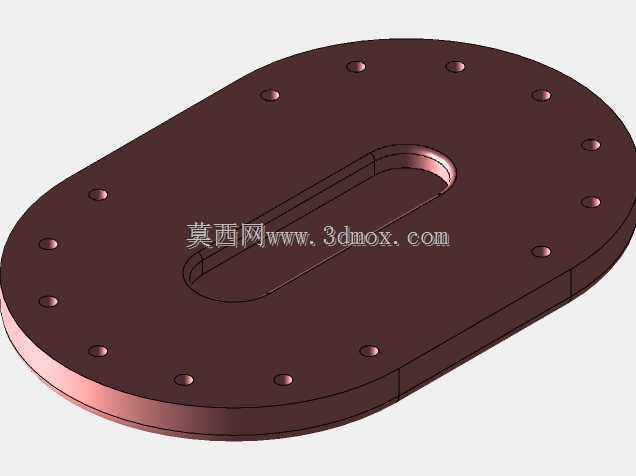

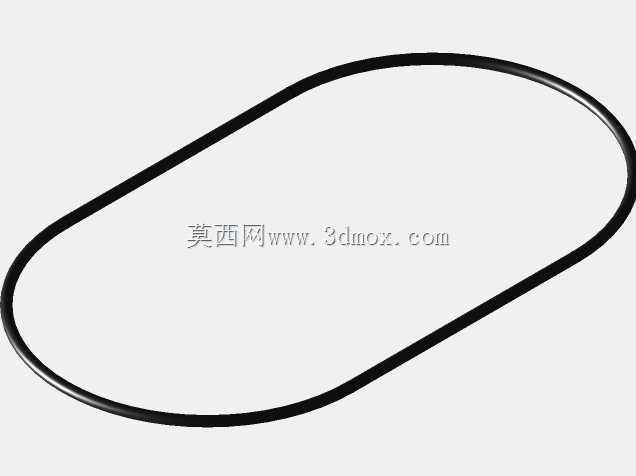

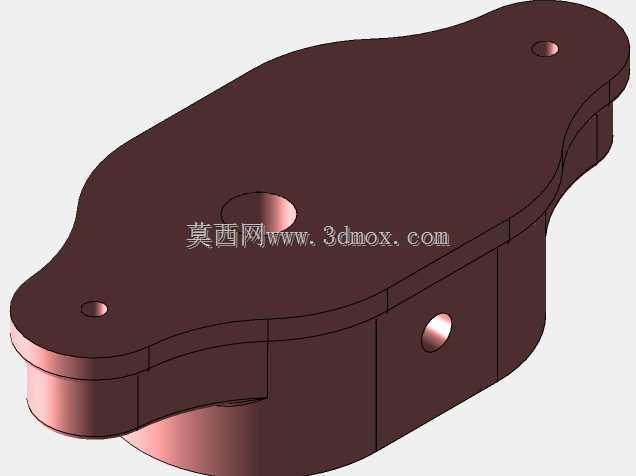

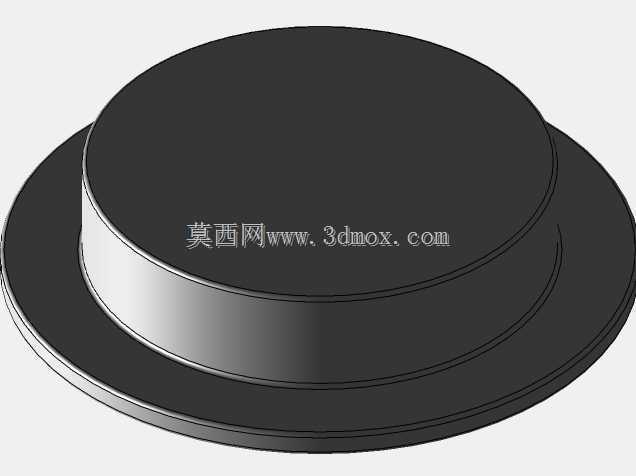

　　设计思路上，泵体外壳承担容纳齿轮、支撑轴系和保证流道封闭的作用，端盖通过紧固件与壳体连接，既限制轴向位置，也为密封件提供安装面。轴系需要兼顾扭矩传递、径向受力和旋转同轴度，齿轮齿顶与泵腔内壁、齿轮端面与端盖之间均需保留合理间隙；间隙过大会降低容积效率，过小则可能在热膨胀或加工误差下产生刮擦。密封件的设置重点在轴伸位置和结合面，用于减少介质外漏并防止外部污染物进入泵腔。连接器和紧固件虽然外形简单，但在总成中决定了端盖压紧均匀性与后期拆装便利性。

　　外形与安装边界方面，该类泵通常采用近似块状壳体，轴向长度由齿轮厚度、端盖和轴伸尺寸共同决定，径向轮廓则受齿轮外径、流道开口和安装孔位约束。布置时需要在吸入口和压出口附近预留管路接头空间，在轴伸端保证联轴器或驱动件的装拆距离，在端盖紧固件周围留出扳手操作空间。若安装在油箱顶面或设备机架上，还应核对底脚孔距、接口高度以及泵轴与电机轴的对中关系。三维数模将这些结构关系集中表达，可用于装配校核、方案沟通、维护培训以及后续工程图细化，帮助设计者在加工前确认泵体壁厚、齿宽匹配、密封沟槽位置和外部接口方向，减少实物阶段反复修改的风险。
