十三英寸钢制乘用车轮毂结构造型

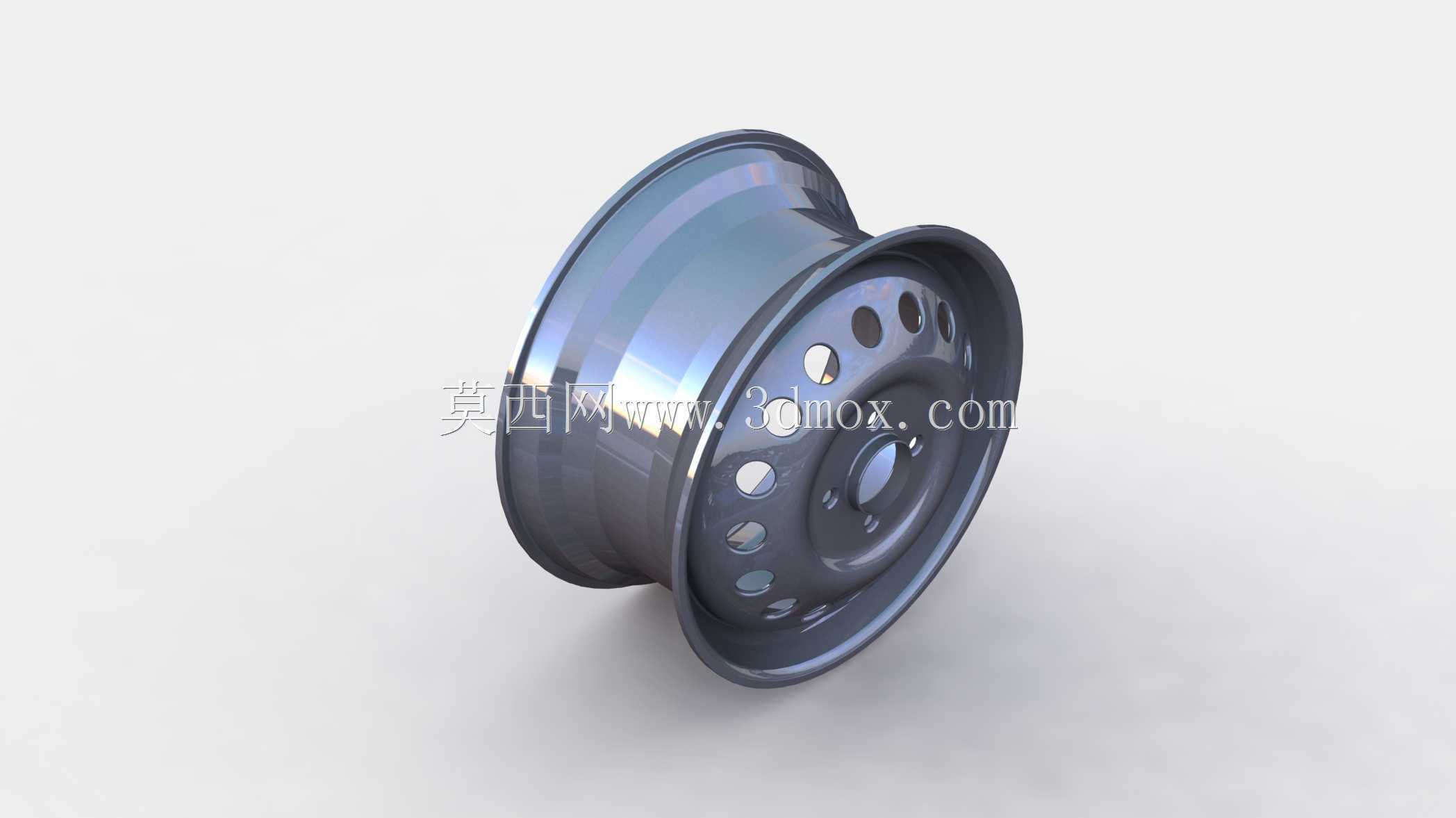

　　该轮辋总成面向小型乘用车辆的底盘行走系统，主要承担轮胎承载、轮心定位以及制动力矩传递等基础功能。整体采用钢制冲压焊接成型思路，轮盘与轮辋筒体通过压装、焊接形成封闭承载结构，相比铸造铝合金轮辋，在低成本维修市场、低配车型以及临时备用轮场景中更易体现工艺与成本优势。

　　从安装边界看，轮心区域设置四孔螺栓分布圆，用于与车轴法兰或制动鼓端面配合；四个螺栓孔的位置度直接影响车轮回转中心与轮毂轴线的重合度，建模时需要重点约束孔距、分布圆直径和端面贴合区域。中心孔承担径向定位作用，螺栓则提供轴向夹紧与摩擦传力，二者共同限制车轮在加速、制动和转向工况下的相对滑移。

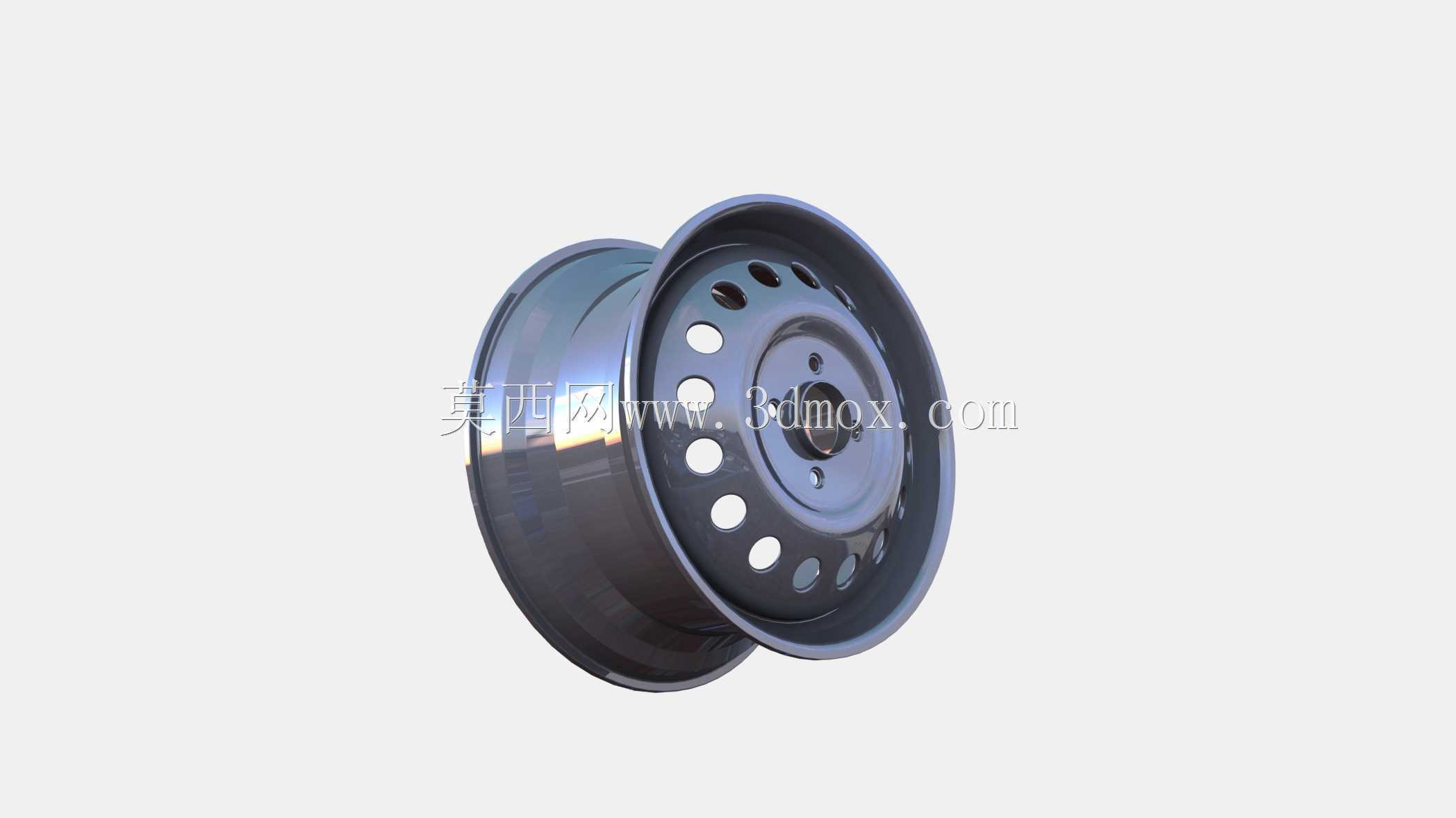

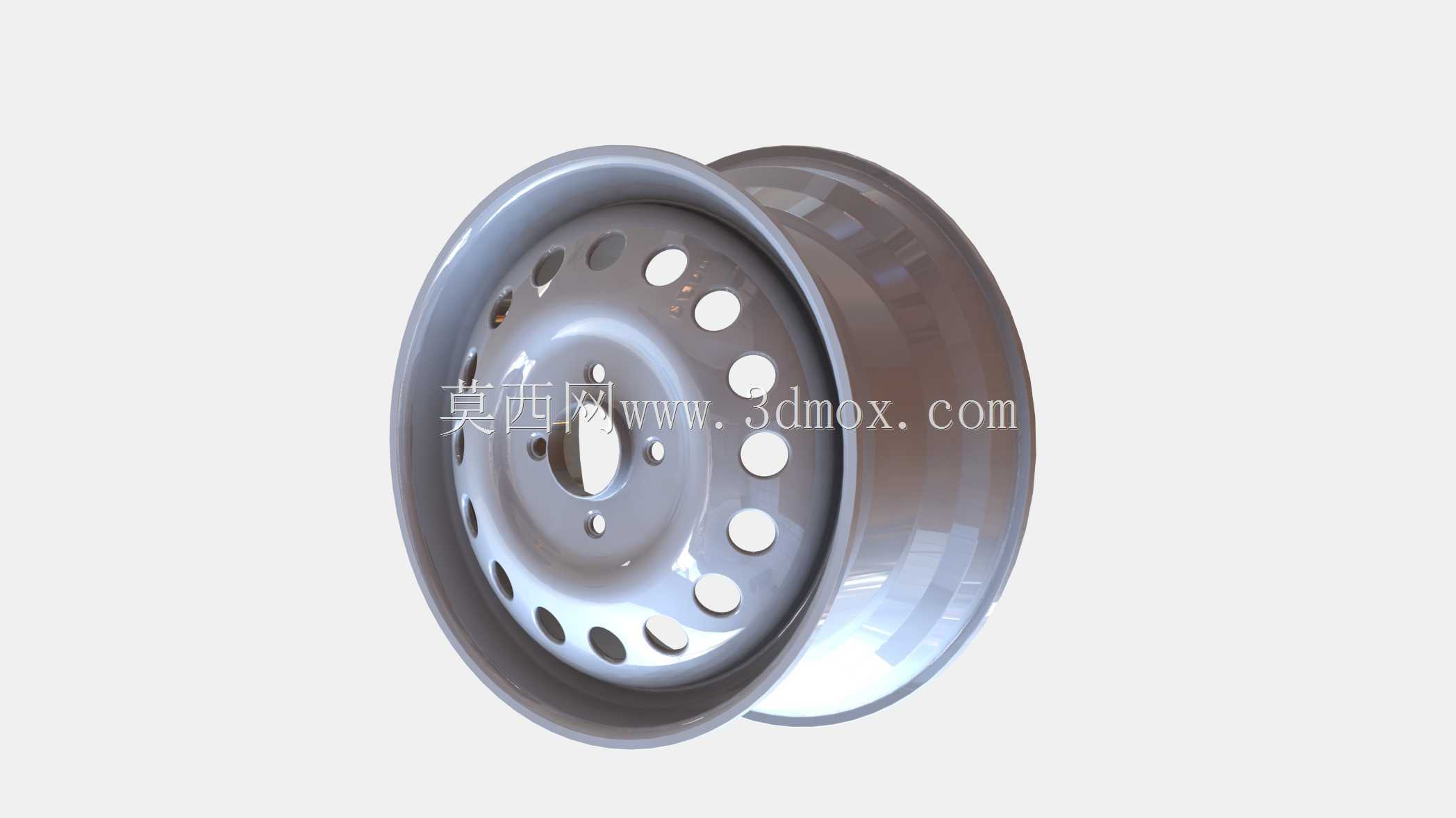

　　轮盘表面分布有多组通风与减重孔，这些孔位并非单纯装饰：制动过程中产生的热量需要通过轮盘外侧空间向外散出，开孔能够引导气流穿过轮辋内部，降低制动鼓或制动盘附近的热积聚；同时，去除非主要承载区材料可减轻簧下质量，对悬架响应和轮胎接地稳定性有实际意义。孔边在实物中通常需要冲裁后去毛刺，避免应力集中和涂装前处理积液。

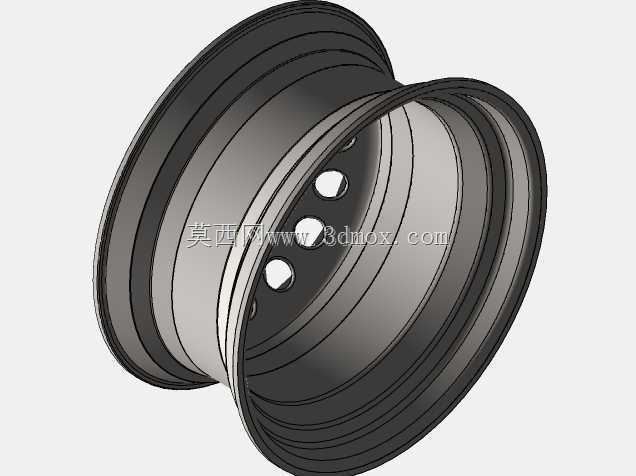

　　轮辋筒体部分按照轮胎胎圈座、轮缘和槽底结构展开，13英寸规格对应较小直径轮胎，常见于微型车、经济型小车或老式代步车辆。筒体内侧的深槽用于轮胎拆装时容纳胎圈，轮缘则约束轮胎侧向位置，防止充气后胎圈脱出。建模过程中需要保留轮缘高度、胎圈座锥度和槽底过渡圆角，这些几何特征决定轮胎能否顺利装配以及高速旋转时的密封可靠性。

　　外形上，轮盘外侧具有明显的冲压起伏曲面，凸起筋条连接中心安装区与外圈焊接区，能够在薄板厚度有限的情况下提高抗弯刚度。车辆经过坑洼路面时，轮盘会承受弯曲、剪切和局部冲击，筋条走向与冲压圆角可以分散应力，避免孔间桥带发生开裂。背面则需要考虑与制动部件、转向节及平衡块的间隙，防止满载跳动或转向极限位置下发生干涉。

　　在三维结构设计中，该类零件适合按旋转体特征与冲压件特征混合建模：轮辋筒体可通过旋转或多段轮廓成型，轮盘则以钣金拉伸、切除和圆角方式表达。装配校核时，应将轮胎、制动盘、轮毂螺栓、气门嘴以及平衡块一并纳入检查，尤其关注螺栓穿入长度、中心孔配合、轮胎内侧间隙和制动散热通道。这样得到的数字模型既可用于底盘布置评审，也能服务于轮辋工艺分析、维修替换选型以及教学演示。
