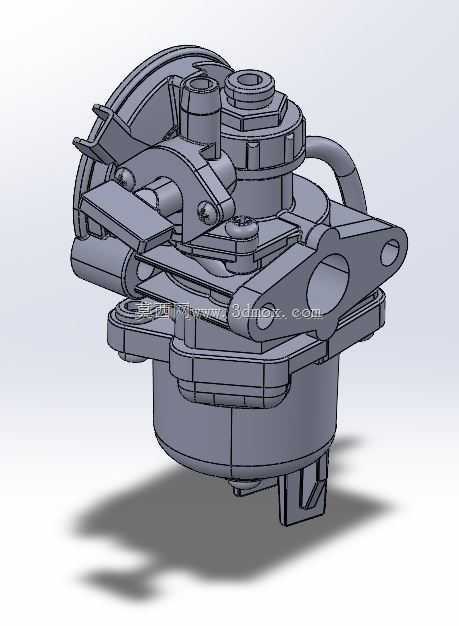

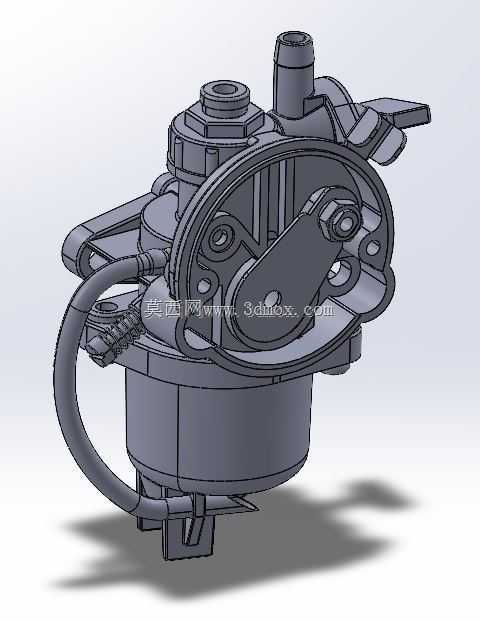

微型摩托车燃油供给化油器总成结构

　　该套三维结构围绕小排量弯梁、迷你代步摩托与轻便两轮车的燃油供给需求搭建，核心是把油箱输送来的燃油与进入进气道的空气按工况匹配成合适比例的可燃混合气，再送入气缸完成燃烧做功。日常骑行里，骑手拧动油门转把时，拉线会带动化油器顶部的节气门摇臂翻转，改变喉口通流面积；怠速状态下节气门近乎闭合，旁通怠速油道单独供给少量混合气维持发动机低转速稳定运转，急加速时加速泵结构会额外补入燃油，避免节气门突然开大造成混合气过稀、车辆发闯。建模过程中优先还原了进气法兰与发动机缸头对接的安装面，两个螺栓过孔的中心距、法兰密封面平面度都按实车装配边界校核，法兰端面的密封槽位置对应进气垫片，防止负压状态下漏气导致怠速不稳。上部的进油接口、

　　回油接口与燃油开关管路走向预留了足够弯折空间，避免车架装配时油管与周边线束、覆盖件发生运动干涉；侧面的油门拉线安装支座带调整螺母卡位，装配时可微调拉线自由行程，保证油门回位顺畅不卡滞。浮子室位于化油器主体下部，内部浮子针阀结构控制进油通断，油面高度直接影响全工况供油浓度，建模时保留了浮子室底部的放油螺塞位置，维保阶段可直接放出沉积杂质与过期燃油。喉管处的文丘里缩径结构是油气混合的关键区域，空气高速流过时在主喷口处形成负压，将主量孔吸出的燃油吹散雾化，主量孔、怠速量孔的安装孔位都按实际装配关系做了避让，方便后期匹配不同海拔、不同气温环境下的供油调校。整体外形轮廓充分考虑迷你摩托车架内部狭窄的安装空间，侧边的节气门限位螺钉、

　　混合气调节螺钉都预留了螺丝刀操作空间，不需要拆解周边覆盖件即可完成怠速转速与混合气浓度的现场调整。上部的橡胶通气管、溢流管接口朝向车架外侧，翻车或浮子室油面过高时溢出的燃油可直接导流到车体外部，避免燃油积聚在发动机高温表面引发安全隐患。整套结构把供油、雾化、工况调节、安装密封、维保操作的需求整合在紧凑壳体内部，既满足小排量发动机低成本、易维护的使用特点，也为同类轻便动力设备的供油系统改装、备件测绘替换提供了完整的三维结构参考。
