透明外壳单级齿轮减速传动箱结构

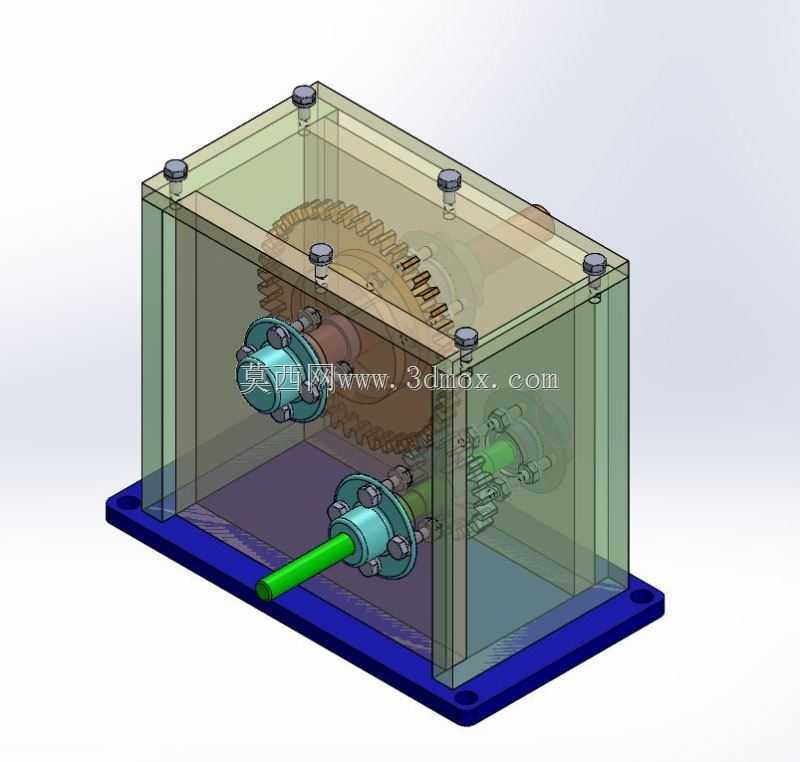

　　这套齿轮传动箱采用透明可视化外壳设计，核心目的是在方案展示、教学演示和传动原理验证阶段，直接观察内部齿轮啮合、轴系运转和润滑状态，避免传统封闭箱体在调试时只能通过异响、温升间接判断问题。箱体底部设置整块蓝色安装底板，底板四周预留安装孔位，整机落地固定时可直接通过螺栓连接设备机架或试验台架，安装边界清晰，不需要额外设计转接支座。

　　从传动布局看，箱体内布置两根平行轴：下方伸出的绿色长轴为输入轴，轴端通过联轴器即可对接驱动电机；上方轴为输出轴，轴端法兰结构用于连接负载端。两根轴上分别安装小齿轮和大齿轮，通过单级圆柱齿轮啮合实现减速增扭。齿轮副的中心距、齿宽和啮合位置在建模中均按装配关系约束，齿面接触区位于齿轮宽度中部，可减少偏载。轴系两端采用轴承支撑，轴承外侧配置端盖和密封件，端盖通过紧固件固定在箱体侧壁，既能约束轴的轴向窜动，也能防止箱内润滑油外泄。

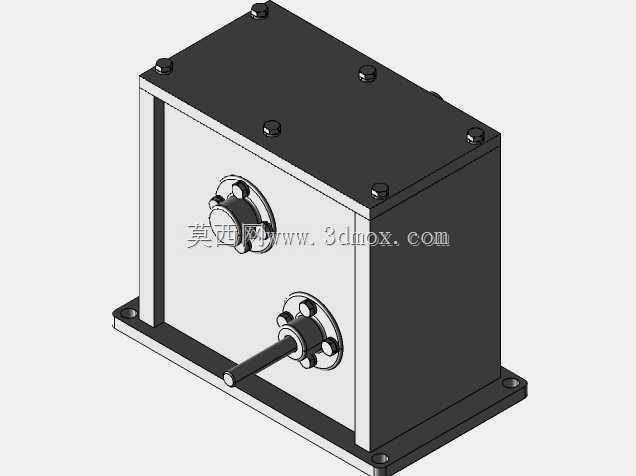

　　透明箱体采用板式拼装结构，侧壁与顶盖通过多组螺栓连接，顶盖螺栓沿箱体边缘均布，装配后可形成封闭容腔。这种结构在实际应用中适合教学实验台、小型输送装置、轻工设备传动单元以及产品展示样机；若用于真实工业载荷，可将透明板替换为钢板或铸铁件，内部齿轮、轴、轴承和端盖的安装关系仍可沿用。

　　设计时先确定输入、输出轴的高度差和中心距，再围绕齿轮外圆、齿顶安全间隙和润滑油液面确定箱体内部空间。箱体内壁与旋转件之间保留足够间隙，避免齿轮搅油时与壳体干涉；输入轴伸出端位于箱体前侧下部，输出轴位于侧面，两轴方向明确，便于在整机布置时校核电机和负载的连接空间。底板外轮廓大于箱体投影面积，既提高支撑稳定性，也为地脚螺栓留出操作距离。

　　轴端法兰、轴承座、端盖、螺栓、底板和透明罩壳均按独立零件建模，装配关系完整，适合用于干涉检查、爆炸视图制作、传动路径分析以及非标减速箱改型参考。
