闭式双轴齿轮减速传动箱结构设计

项目分类:齿轮 发布时间:2024-10-20 ID:784938
  • 闭式双轴齿轮减速传动箱结构设计
  • 闭式双轴齿轮减速传动箱结构设计
  • 闭式双轴齿轮减速传动箱结构设计
  • 闭式双轴齿轮减速传动箱结构设计
  • 闭式双轴齿轮减速传动箱结构设计
  • 闭式双轴齿轮减速传动箱结构设计

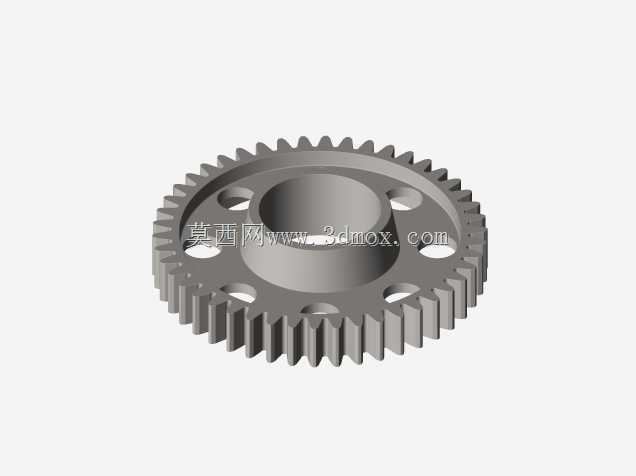

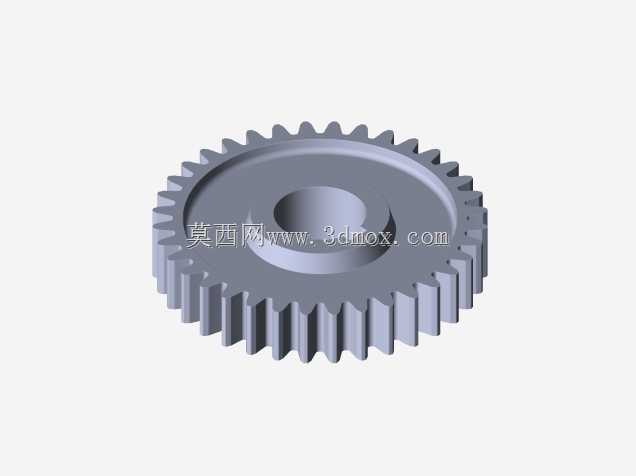

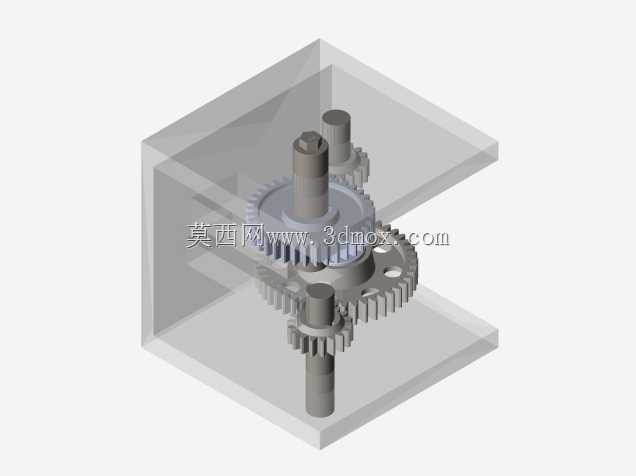

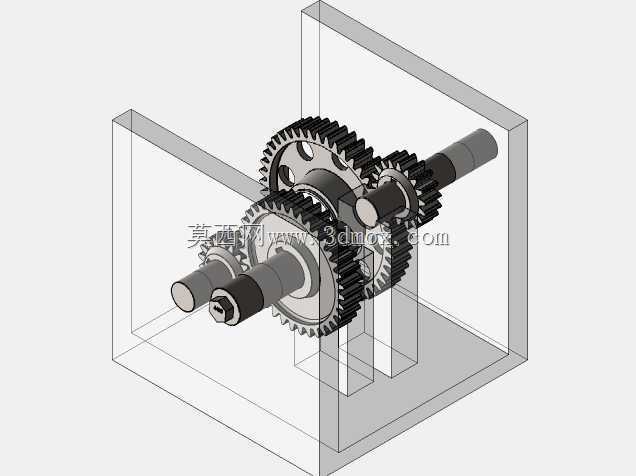

  这套闭式齿轮传动结构采用平行双轴布置,箱体内腔容纳两对啮合圆柱齿轮,输入轴与输出轴沿箱体两侧同轴贯通,轴端预留联轴器安装位,可直接对接驱动电机与工作负载。箱体采用薄板折弯拼焊成型,侧壁开设轴承座安装孔,轴系通过深沟球轴承支承在箱体两侧壁,轴承位与轴肩形成轴向定位,避免齿轮运转时发生轴向窜动。齿轮选用直齿圆柱齿轮构型,大齿轮与小齿轮按固定传动比配对啮合,齿宽、齿顶圆与轴伸尺寸在建模阶段完成干涉校验,齿轮啮合侧隙控制在合理范围,既保证传动平稳,又避免热胀后出现齿面卡滞。从实际产线适配角度看,这类减速箱常配套在小型输送辊道、实验台传动机构、轻工设备动力输入端,用来降低电机输出转速、放大输出扭矩,

  让原动机高转速低扭矩的输出特性匹配负载端低转速大扭矩的运行需求。箱体底部设置支撑立板,将整个传动单元架离安装基面,既留出齿轮下部运转空间,也方便检修时拆开箱盖观察齿面磨损情况。安装边界方面,箱体外形为规整长方体,两侧轴伸的中心高、轴端直径、键槽尺寸都按通用传动接口设计,现场替换旧减速单元时,无需大幅改动设备机架的安装孔位,只需对齐轴中心高、锁紧地脚固定件即可完成对接。设计过程中先确定总传动比,再分配两级齿轮的齿数,让两级齿轮的承载能力尽量均衡,避免某一级齿面接触应力过早超限;轴的直径按弯扭组合受力校核,齿轮受力点、轴承支承点的跨距经过排布,减小轴的挠曲变形,防止轮齿偏载。箱体内腔预留润滑油储油空间,齿轮下部可浸入油面,

  运转时带油飞溅实现齿面与轴承的润滑,箱体接缝处预留密封面,防止润滑油渗漏。整个结构没有复杂的异形曲面,零件加工工艺性好,齿轮可通过滚齿加工成型,轴类零件在车削、铣键槽后即可完成装配,箱体钣金件焊接后做时效处理消除内应力,再精加工轴承孔保证同轴度。三维建模阶段所有零件按实际装配关系约束,齿轮啮合位置、轴套限位、轴承装配间隙都做了可视化检查,转动轴系时可直观验证轮齿不会和箱体内壁、支撑立板发生运动干涉,为后续出工程图、加工试制提供完整的结构依据。
