正交啮合伞齿轮垂直传动结构

　　这套锥齿轮组的核心价值，是在两轴轴线呈90度正交的狭小空间里完成动力换向，这类布局在小型交流稳压设备的调压执行端、桌面工装的转角动力头、轻工输送线的端部驱动里十分常见——当电机轴向安装空间被柜体侧壁、钣金护罩或者相邻电气元件挤占，无法用平行轴圆柱齿轮顺延动力走向时，一对交错啮合的伞齿就能把输入轴的水平转动直接折转为输出轴的竖直转动，省去额外的惰轮组和弯折传动轴，让整套执行机构的布局更紧凑。

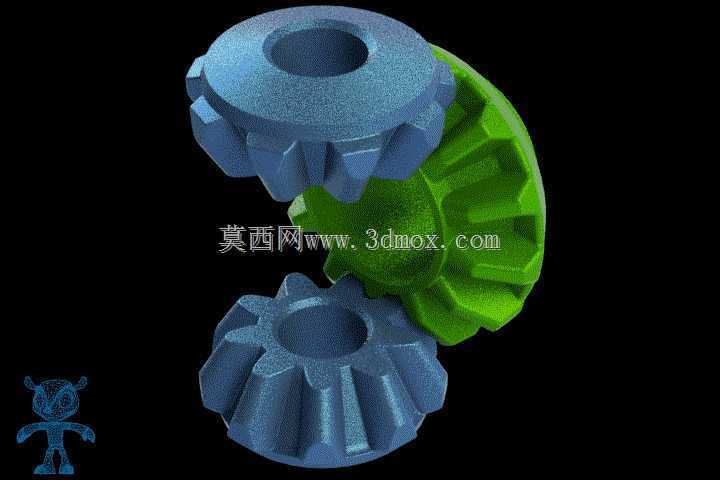

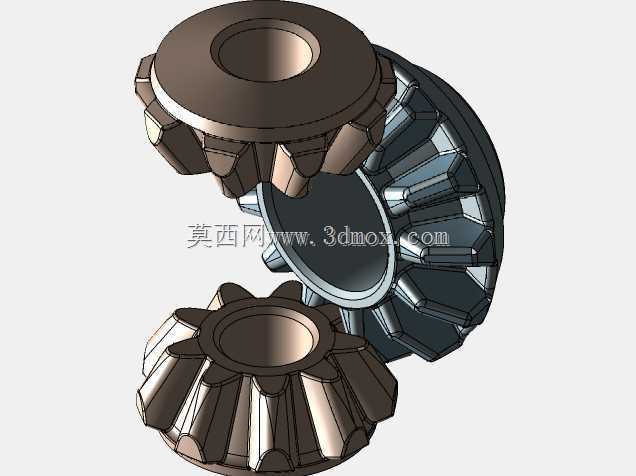

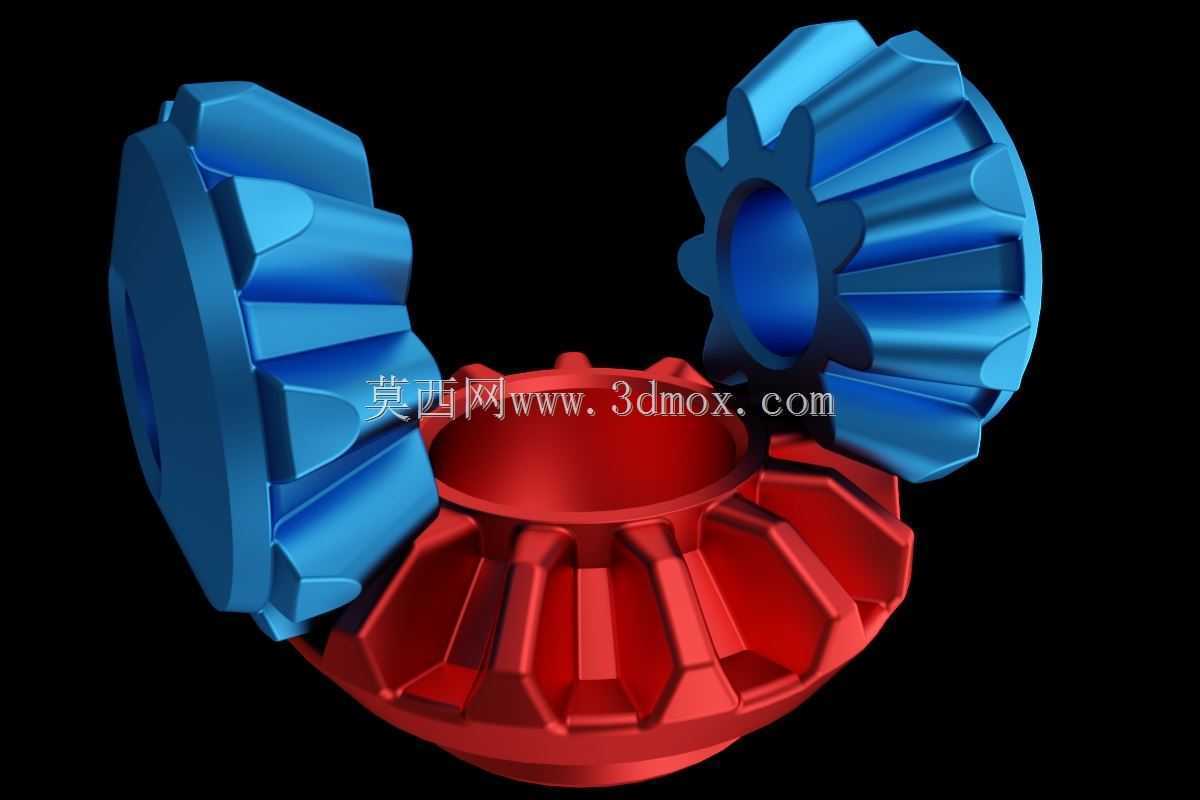

　　从结构细节看，三件齿坯均采用直齿锥齿形制，齿线沿节锥母线方向延伸，相比螺旋伞齿，直齿形制没有轴向附加载荷，配对轴承不用额外承受大的轴向分力，小载荷工况下选用普通深沟球轴承即可满足支撑要求，加工和装配门槛也更低。齿部的齿厚从大端向小端均匀收窄，建模时严格按照节锥相切的配对关系约束三个齿轮的空间位置：两件蓝色主动/从动齿分别布置在绿色中间齿的上下两侧，三个轮的节锥顶点交汇于同一点，保证啮合时齿面沿全齿长均匀接触，不会出现一端顶死、一端悬空的偏载问题。中心通孔为同轴安装基准，孔壁预留键槽卡位，装配时轴端穿入孔内通过平键传递扭矩，齿坯端面预留的沉台可贴合轴承内圈端面，控制轴向窜动量。

　　设计阶段首先要锁定的是安装边界：三个齿轮的啮合中心距、轴线正交度直接决定传动是否卡滞，建模时先画出两垂直轴线的交点作为公共锥顶，再根据传动比分配各自的节锥角，小轮节锥角加配对大轮节锥角严格等于90度，齿顶间隙沿齿长方向控制在统一模数对应的合理范围，避免运转时齿根干涉。外形上齿坯的最大外圆由齿顶圆直径决定，外围护罩的内壁要和齿顶圆留出足够安全间隙，避免运转时剐蹭；轴向方向齿轮端面到相邻柜体壁板的距离要预留轴承安装位和锁紧螺母的操作空间，不能让齿坯和钣金件发生硬接触。

　　实际选型应用中，这类直齿伞齿轮组适合低速、轻载的间歇传动场景，比如稳压设备里调压器刷架的转角驱动、小型翻转工位的动力输出，运转时啮合是逐齿进入接触，冲击比螺旋齿稍明显，但结构简单、拆装维护方便，对安装误差的容忍度也更高。建模时把齿面的拔模斜度、齿根过渡圆角都做了还原，既可以直接用于运动仿真验证啮合干涉，也能作为后续机加工或者3D打印样件的结构参考，装配时只需保证两轴轴线在同一平面内正交、锥顶重合，就能获得平稳的换向传动效果。
