YF-S401霍尔式水流量传感结构设计

　　在民用净水设备、即热式热水器、智能灌溉系统、小型工业流体循环回路这类需要精准获取管路水流量参数的场景里，这类涡轮式水流传感器是核心的流量采集部件，它不需要复杂的安装结构，直接串接在流体管路中就能实时输出流量对应的脉冲信号，给后端控制单元提供流量判断依据，避免设备出现干烧、流量不足、计量失准这类常见问题。

　　从结构设计逻辑来看，这款YF-S401传感器的主体采用食品级POM材质注塑成型，壳体两端做了快插式宝塔接头结构，适配常规4分或者对应规格的软质水管，安装时不需要额外的法兰或者螺纹转接，直接将水管套入接头后用卡箍锁紧即可，能大幅降低现场装配的工时成本。壳体内部的流道做了圆弧过渡处理，没有直角突变结构，能减少流体经过时的压损，同时避免流道内出现积液死角，在净水、饮用水相关场景里使用时，不会因为长期积液滋生细菌影响水质。

　　核心的传感单元采用霍尔效应原理，流道内部内置了带磁环的涡轮转子，当水流经过流道推动转子旋转时，磁环的磁场变化会被壳体外部的霍尔元件捕捉，转换成对应频率的方波信号输出，流量大小和脉冲频率呈线性对应关系，后端控制电路只需要采集脉冲频率就能换算出实时流量，也可以通过累计脉冲数计算累计通水流量，量程覆盖0.3-6L/min的区间，刚好匹配家用小流量水系统、小型实验流体回路的检测需求，不会因为量程过大导致小流量下检测精度不足，也不会因为量程上限不够限制设备的通水能力。

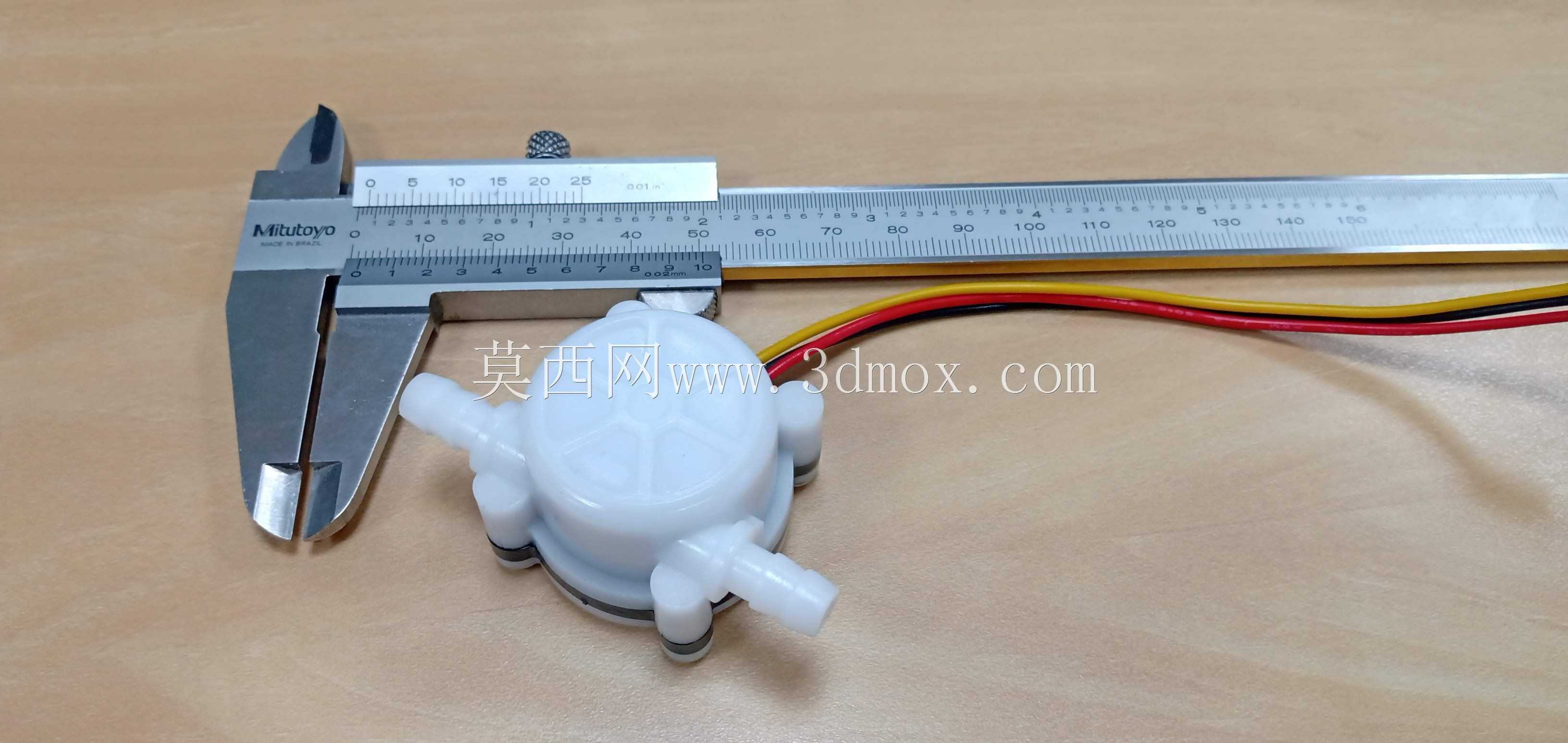

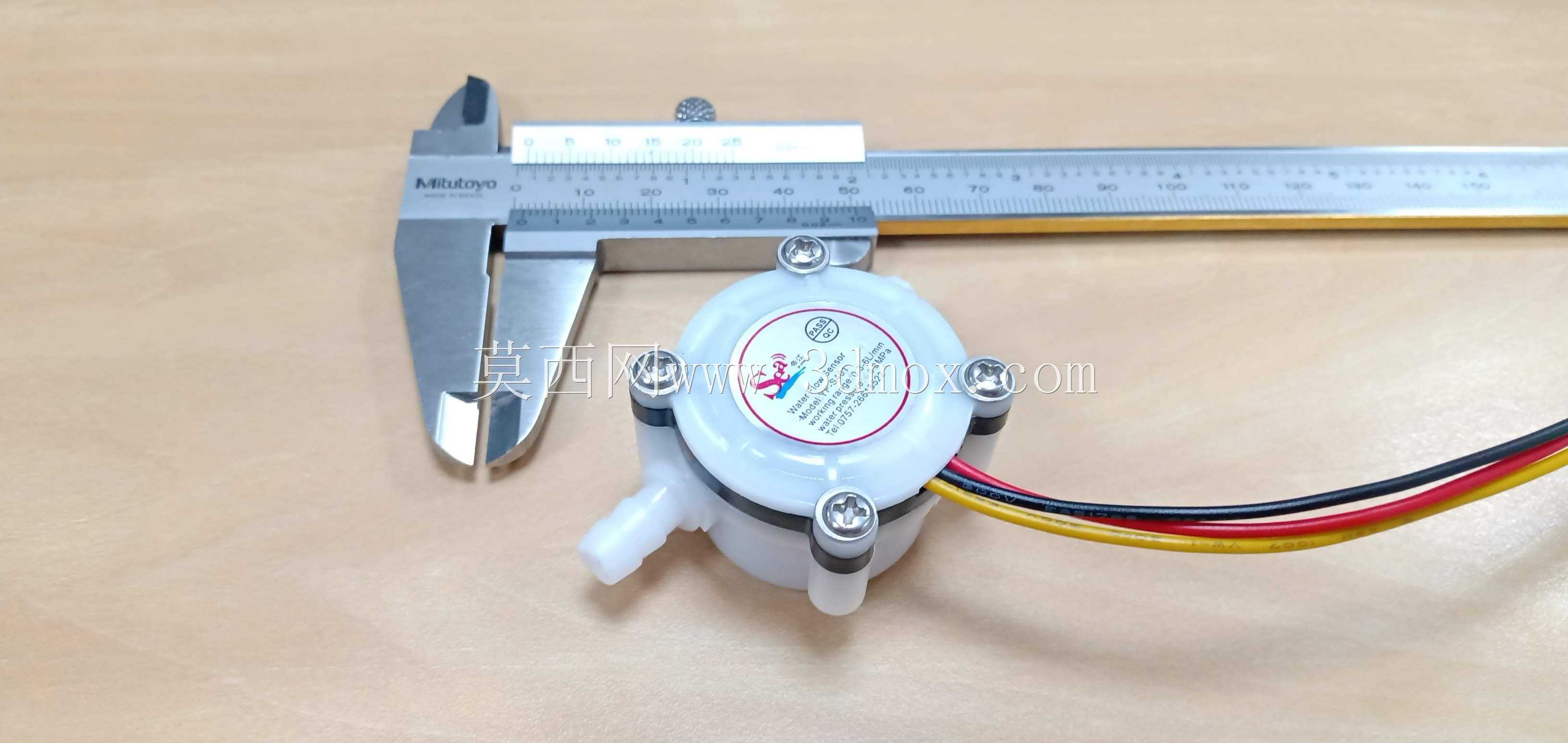

　　从安装边界来看，这款传感器的整体外形尺寸紧凑，主体直径不到40mm，加上两端接头的总长度控制在70mm以内，安装时只需要在设备内部预留出对应长度的管路空间即可，不需要额外的固定支架，依靠两端水管的连接强度就能完成固定，如果是震动较大的使用场景，也可以在壳体中部的固定位加装扎带或者卡扣做辅助固定。出线端采用三根线的设计，分别对应电源正、信号输出、电源地，线长预留了150mm左右的冗余，方便和设备内部的控制板做接线连接，线皮采用耐温PVC材质，能适应0-60℃的常规水温环境，不会因为长期接触温水出现线皮老化开裂的问题。

　　设计过程中需要重点关注几个结构细节：首先是涡轮转子的转轴采用耐磨陶瓷材质，相比金属转轴不会因为长期泡水出现锈蚀，也不会因为水中的少量杂质出现卡滞，能保证长期使用的精度稳定性；其次是壳体的密封采用超声波焊接工艺，上下壳体结合面没有额外的密封圈，避免密封圈长期使用老化出现漏水问题，焊接后的壳体能承受1MPa以下的水压，满足常规民用供水系统的压力要求，不会出现爆管漏水的风险；另外霍尔元件的安装位置做了定位卡槽设计，装配时不需要额外调整位置，直接卡入卡槽后打胶固定即可，能保证每个产品的霍尔元件和磁环的间距一致，减少产品之间的性能偏差，降低量产时的校准成本。

　　在实际选型应用时，需要注意这款传感器的安装方向，壳体上标注的水流方向箭头必须和管路实际水流方向一致，反向安装时涡轮转子无法正常旋转，会导致信号输出异常；同时传感器不能安装在管路的最高点，避免管路内积聚的空气停留在传感器流道内，导致涡轮空转或者转动不顺畅，出现流量检测不准的问题；如果是用于有杂质的流体场景，需要在传感器进水端加装40目以上的过滤网，避免水中的沙粒、纤维杂质进入流道卡滞涡轮，导致传感器失效。

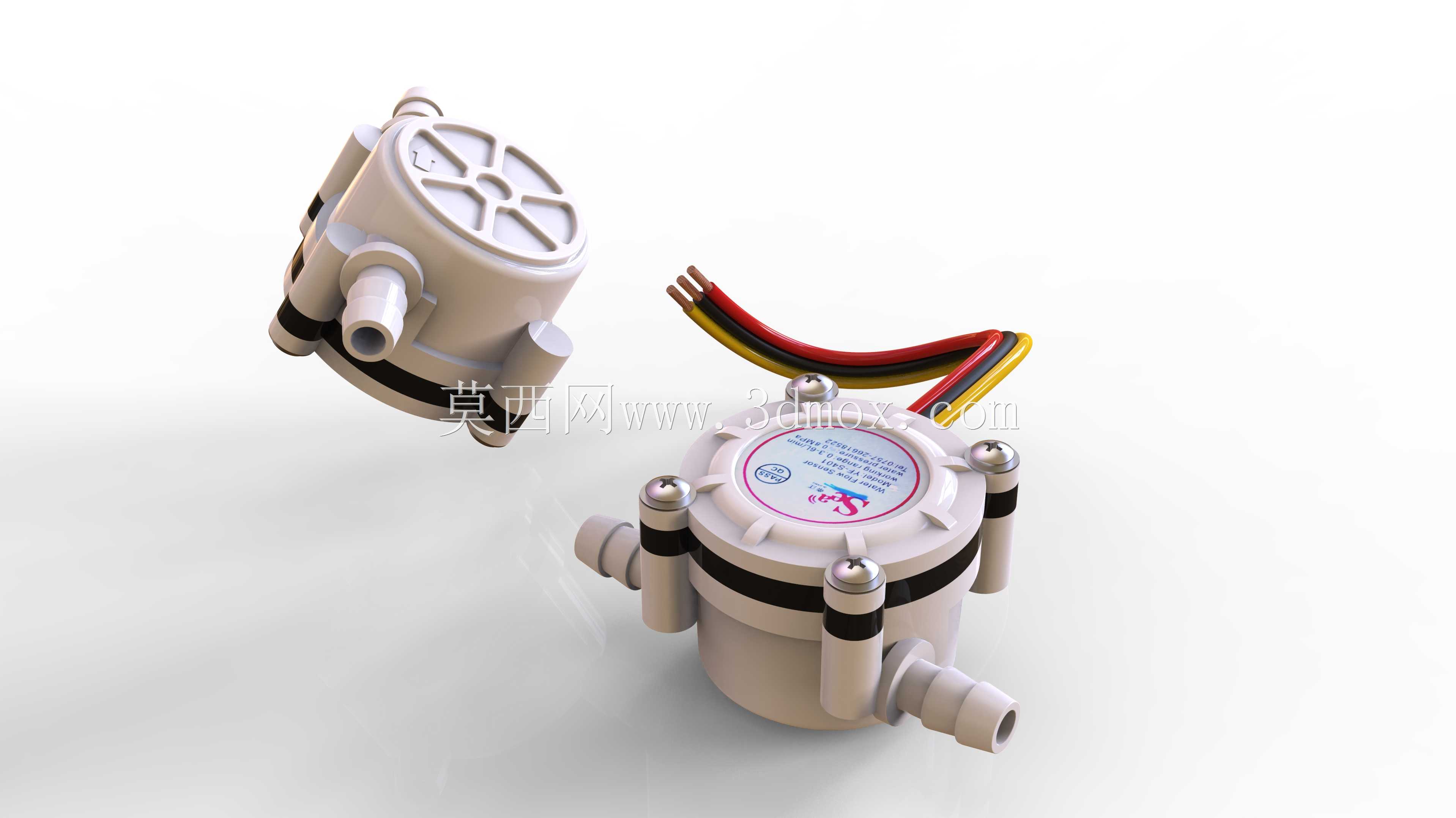

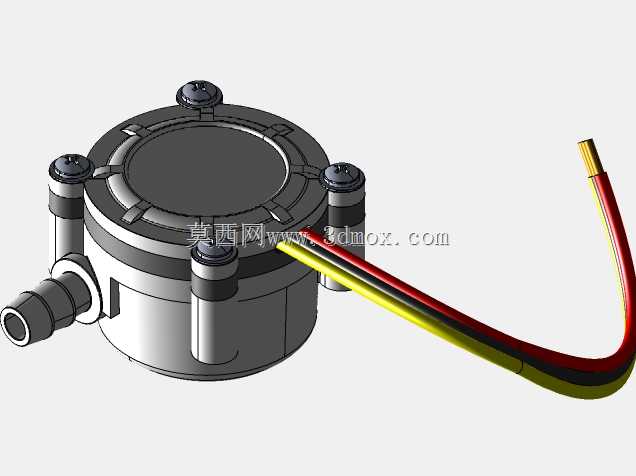

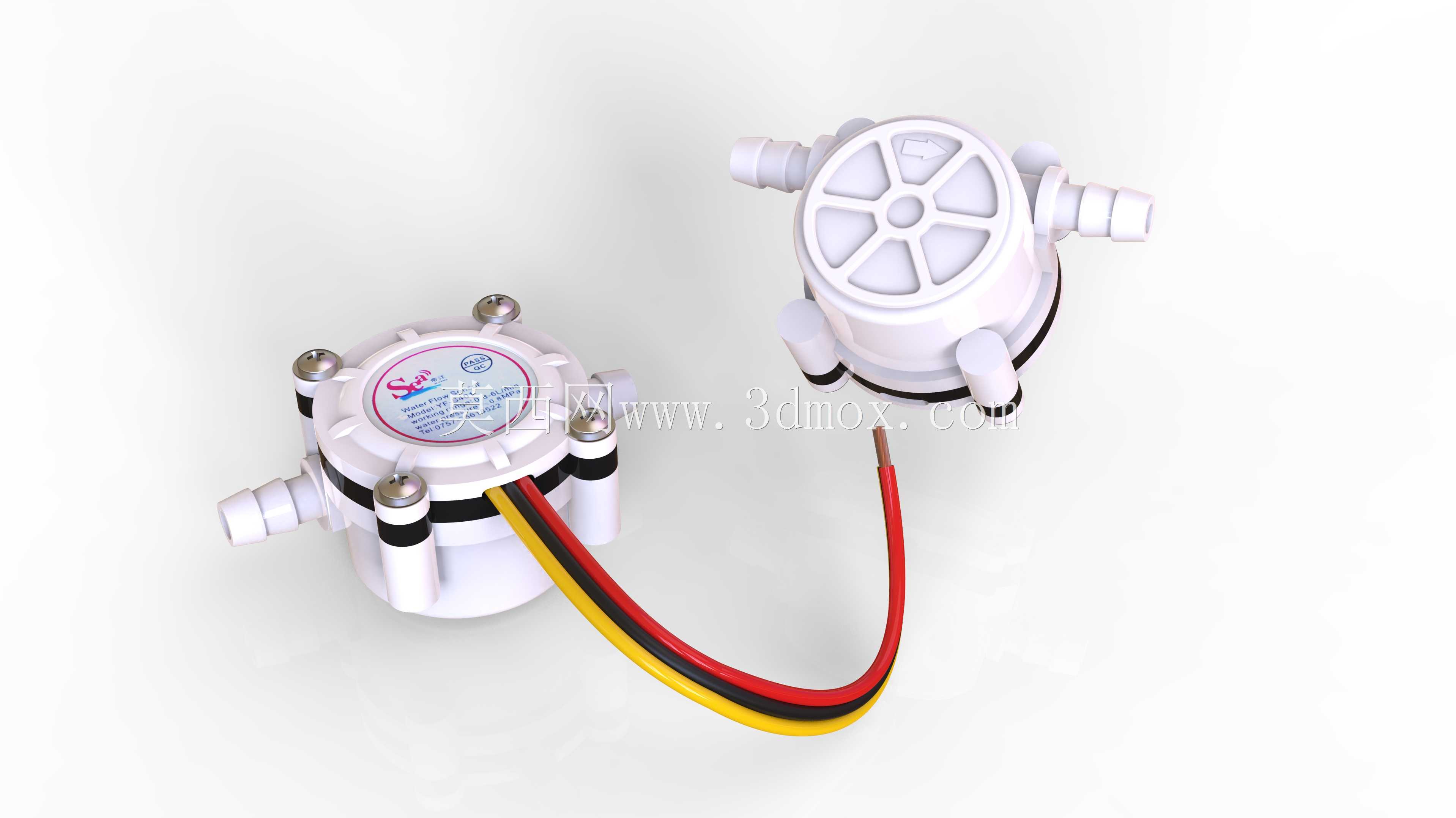

　　从建模的角度来看，这款产品的结构建模需要重点还原几个关键特征：一是两端宝塔接头的倒齿结构，每个倒齿的角度和高度都要和实物一致，才能保证和水管连接后的密封可靠性；二是内部流道的尺寸精度，流道的直径、涡轮腔的尺寸直接影响涡轮的转动阻力，建模时如果尺寸偏差过大，会导致后续仿真得到的流量-频率曲线和实际产品出现偏差；三是出线端的防水结构，出线位置做了锥形的密封胶槽，灌胶后能实现线材和壳体之间的密封，避免水从出线位置渗入内部电路导致元件损坏。

　　这类小流量水流传感器的结构看似简单，但每个细节的设计都直接影响长期使用的可靠性，比如涡轮转子的叶片角度，经过多次流体仿真优化后确定的角度，既能保证小流量下就能推动转子启动，又能保证大流量下转子不会因为转速过高出现磨损加剧的问题；还有磁环的充磁方式，采用多极充磁的磁环，能让转子每转一圈输出多个脉冲信号，提升小流量下的检测分辨率，即使是每分钟0.3L的极小流量，也能输出稳定的脉冲信号，不会出现信号丢失的问题。
