该铸钢构件属于铁路车辆走行部的核心承载部件,对应CASNUB 22 H.S型转向架的螺栓栓钢浮枕结构,在整车运行中承担车体载荷传递、轮对导向与振动缓冲的关键作用。从现场运维场景来看,这类构件服役于干线货运或客运列车的转向架总成内,上部对接车体枕梁的承载接触面,下部通过两组螺旋弹簧组搭接在左右两侧的转向架侧架弹簧承台上,将车体垂向载荷均匀分散到两侧架,再经由轴箱、轮对传递至钢轨。

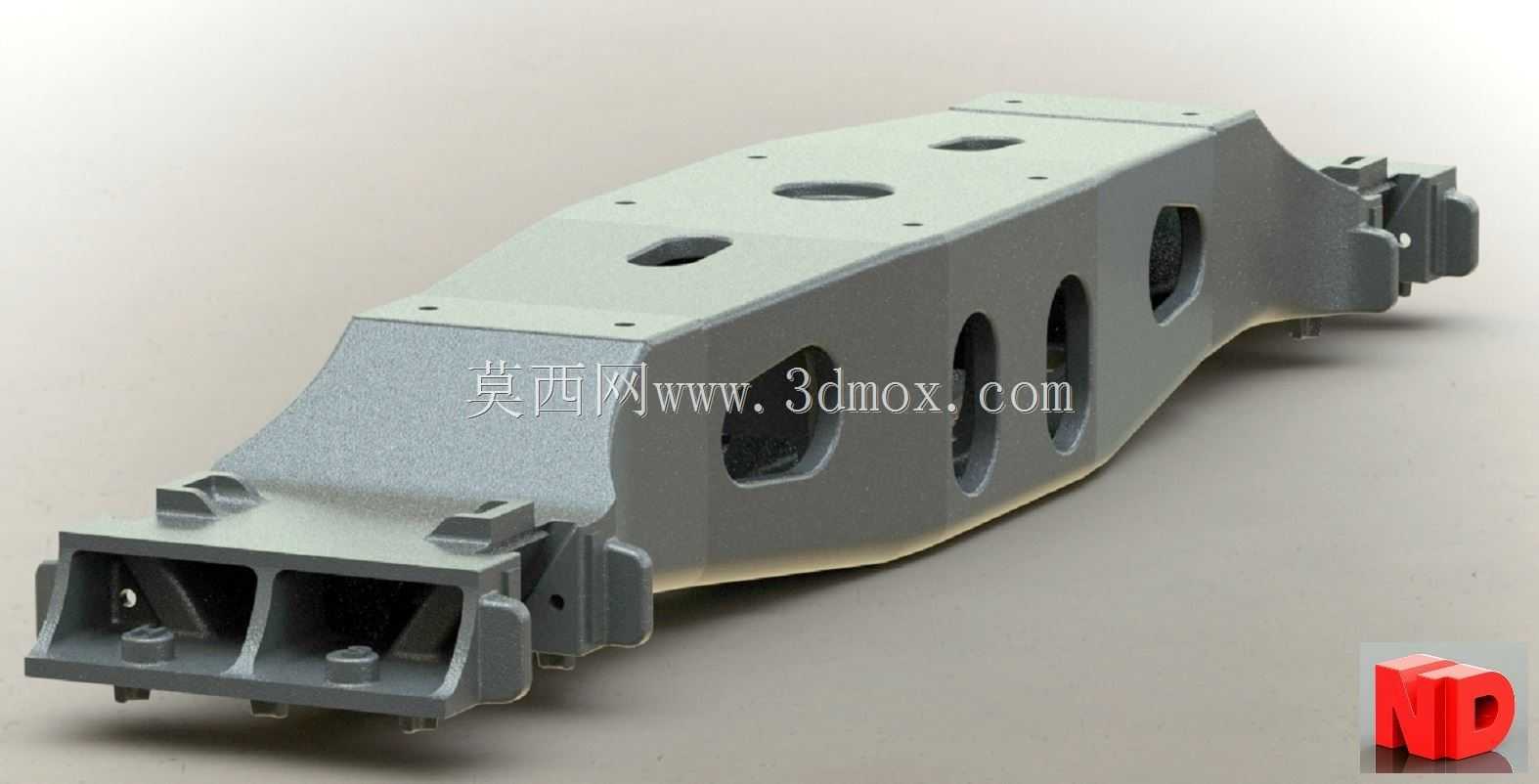

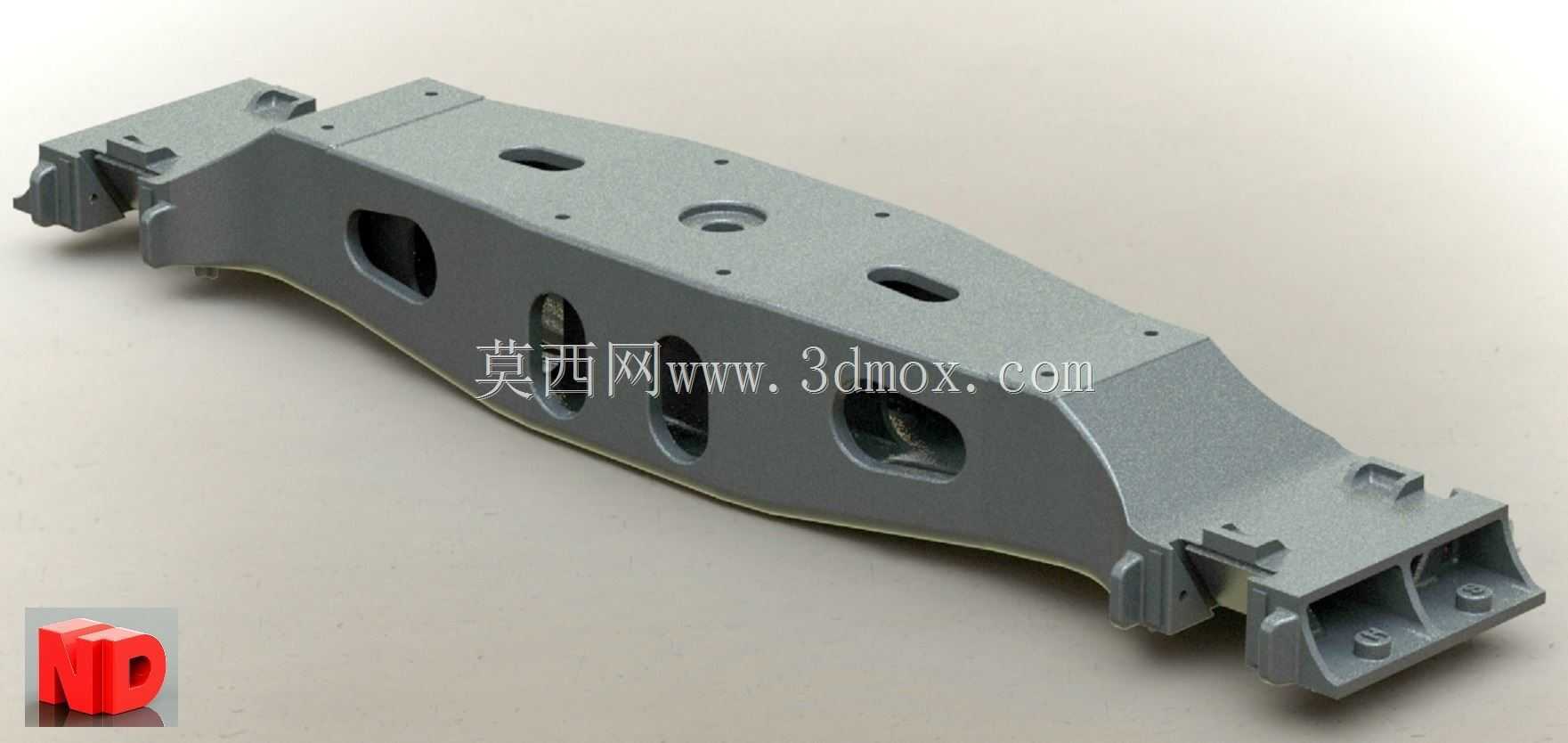

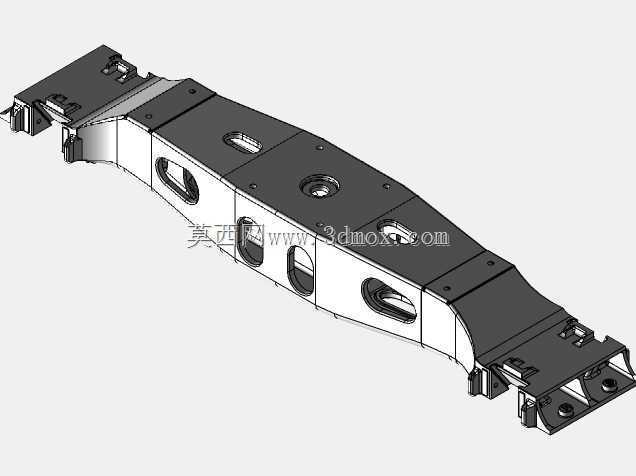

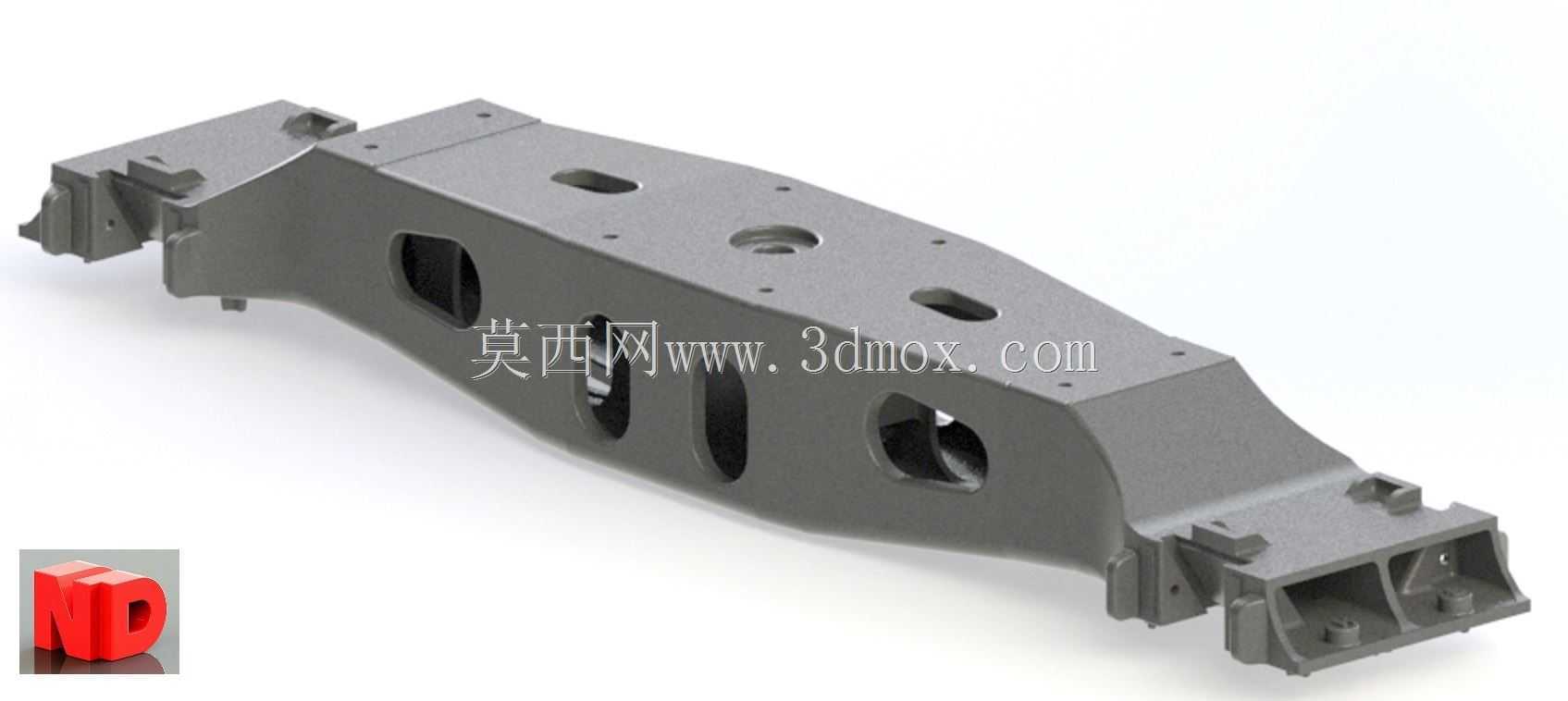

从结构设计逻辑来看,整体采用长箱型变截面铸钢本体,两端延伸出带定位卡槽的侧架连接端,端面上预留的螺栓孔与卡扣槽用于和侧架端部限位结构锁止,避免车辆通过曲线时浮枕出现横向窜动。本体中段沿长度方向均匀开设多组椭圆形减重工艺孔,在保证整体抗弯、抗扭截面模量的前提下削减铸钢件自重,同时这些开孔也为弹簧检修、制动管路穿行预留了操作空间。本体上表面分布的多组沉头螺栓座与圆形定位凸台,用于安装旁承、制动杠杆支座等附属配件,所有安装面均预留了机加工余量基准,铸造后可通过龙门铣一次装夹完成所有贴合面的精加工,保证装配平面度公差控制在0.2mm以内。
安装边界层面,该浮枕的总长适配标准轨距转向架的两侧架内侧间距,两端连接卡槽的开口尺寸与侧架端部的弹簧承台导框完全匹配,下部弹簧座面的定位凸脐直径与配套螺旋弹簧的内径形成间隙配合,弹簧装配后不会出现横向移位。构件两端的下弯折边结构在车辆通过道岔、产生垂向冲击时,可作为侧架相对浮枕位移的硬限位,避免弹簧过量压缩发生并圈失效。
建模过程中完整还原了铸钢件的拔模斜度、铸造圆角与壁厚过渡特征,所有开孔边缘均做了应力释放圆角处理,避免列车长期承受交变载荷时在孔边产生疲劳裂纹。结构上既兼顾了铸造工艺的成型可行性,壁厚均匀控制在12~20mm区间,避免厚大断面出现缩松缺陷,也满足了铁路部件重载、抗冲击的使用需求,可直接用于转向架总成的装配干涉校验、铸造工艺模胎设计以及运维拆装模拟。
