轨道车辆后工具箱走行部集成构架

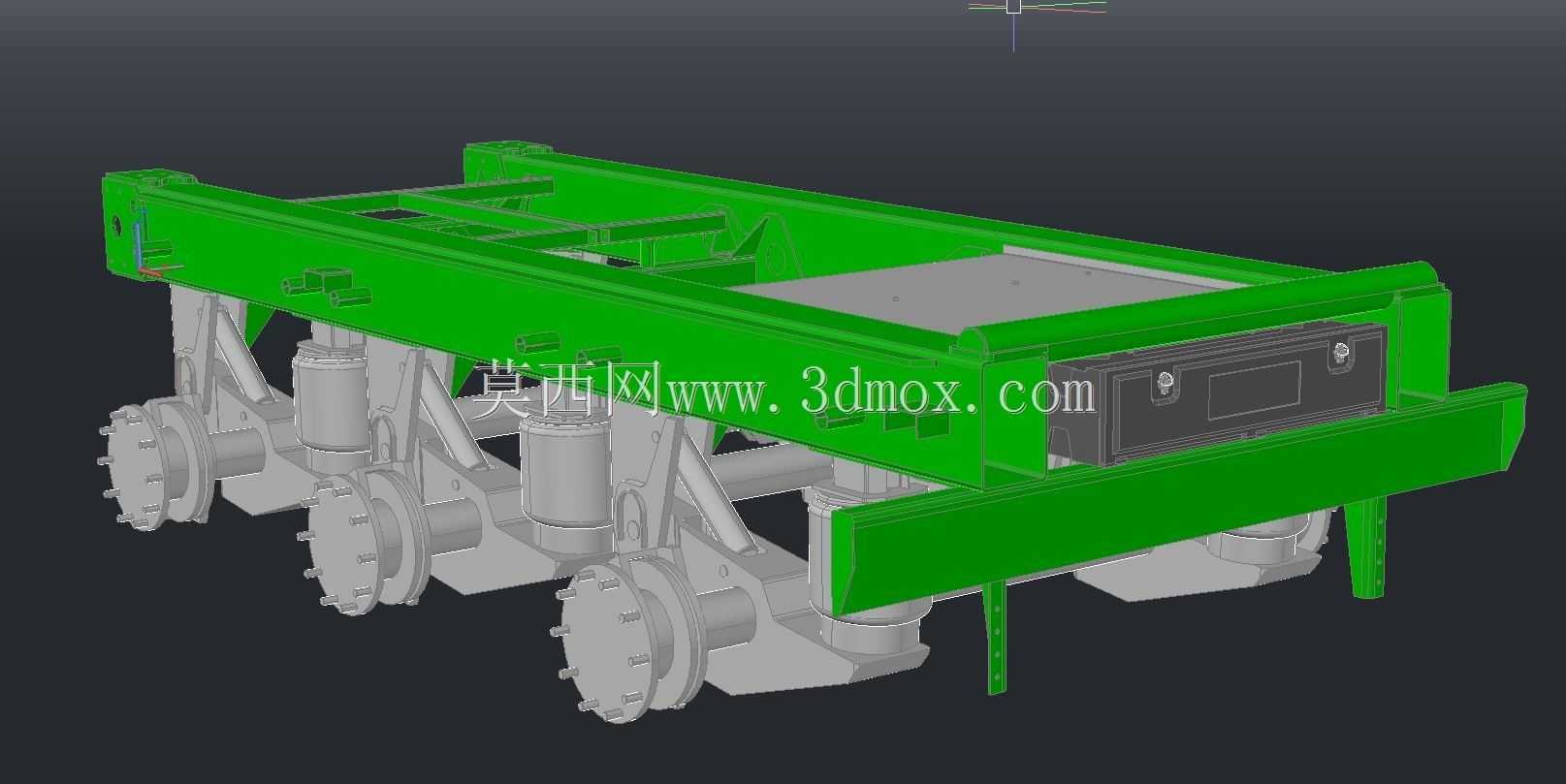

　　这套三维结构围绕轨道车辆端部后工具箱与下部走行部的装配关系展开，主体由绿色焊接框架、灰色轮对轴箱、悬挂支撑、端部箱体及连接支架组成，适合在车辆总体布置、转向架周边干涉检查、检修工装开发和设备选型时作为空间参照。

　　从实际用途看，后工具箱并不只是一个独立储物壳体，而是布置在车辆端部、靠近走行部上方的承载与安装单元。框架内部预留了较完整的平台区域，可容纳工具收纳箱、电气附件、气动或液压辅助元件，也可作为检修时临时放置工具和小型备件的位置。端部黑色箱体区域体现了设备舱思路，外侧面板预留安装面和检修开口，便于在不拆解主框架的情况下完成内部元件维护。

　　下部结构是建模重点。三组轮对沿纵向排列，车轮、轴箱、制动或传动相关接口以实体方式表达，能够直观看出轮轨运行部件与上部工具箱框架之间的垂向距离。轴箱上方设置多组柱状支撑，配合斜向拉杆和铰接支架，将上部载荷传递至构架与轮对区域。设计时需要重点核对这些支撑件的运动包络：车辆通过曲线、空气弹簧或钢弹簧产生垂向位移时，工具箱底部、加强梁、支腿与轮对、制动管路、电缆走线之间不能出现硬接触。

　　绿色主框架采用开口槽型梁与横梁组合的方式，侧梁贯通，内部通过横向梁、斜撑和局部垫板形成刚度传递路径。框架上方并非满铺封闭板，而是保留多个镂空窗口，这有利于降低自重，也为管线穿越、设备吊装和检修观察留出空间。底部伸出的支腿与吊挂点可用于限位、支撑或与车体底架连接；在建模时这些位置应保留螺栓孔、焊接坡口和调整垫片的概念，否则现场装配时容易出现孔位错位或高度不可调的问题。

　　外形边界方面，上部箱体宽度受车辆限界控制，两侧外伸梁不能侵入站台和线路侧方安全空间；下部轮对位置决定了框架最低边界，工具箱底面与轮对、轴箱之间需同时满足静态间隙、动态位移和维修工具操作空间。端部箱体的面板高度、铰链或紧固件位置，应结合人员站立检修姿态确定，避免开口被横梁或管路遮挡。

　　结构设计思路上，模型把承载框架、走行部和附属箱体放在同一装配环境中处理，优势在于可以提前发现跨系统干涉。轮对拆装时需要沿轴向或下方退出，框架支腿、横向梁和端部箱体不能挡住轴箱与车轮的取出路径；悬挂件更换时，柱状支撑周边应留有千斤顶或工装顶升位置；箱体内部设备若需要日常检查，则上方盖板和侧部开口要与骨架梁位错开。

　　对于三维建模人员，该类结构不宜只按外观搭壳。侧梁壁厚、横梁搭接关系、轴箱安装座中心线、轮对踏面基准、悬挂支撑轴线都应建立明确参数，方便后续根据轨距、轴距、载重和车辆端部接口进行调整。焊缝集中的拐角处可通过加强筋和加厚垫板分散应力，细长支腿则要考虑振动工况下的疲劳与共振风险。整体上，该作品呈现的是轨道车辆端部功能箱体与转向架走行部协同布置的典型结构，可用于限界校核、维修空间分析、吊挂支架设计以及车辆底架设备布局验证。
