VDO圆形燃油液位指示表结构

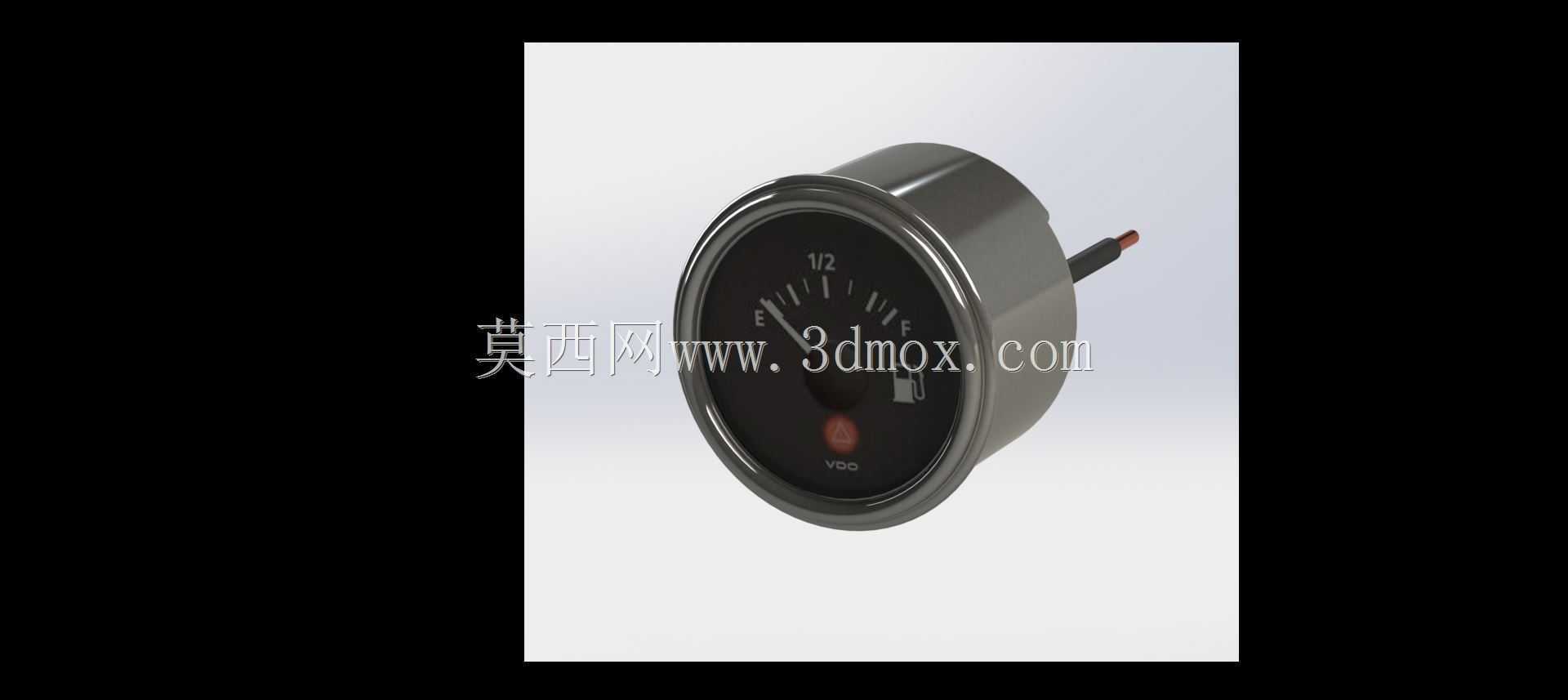

　　这款圆形燃油液位指示表主要面向车辆、工程机械、发电机组以及小型船舶的燃油箱监测场景，安装在驾驶台、仪表板或设备操作面板上，用于把油箱内油位传感器传回的电阻变化转换为驾驶员可直接读取的油量状态。表体采用短筒式金属外壳，正面为黑色刻度盘，刻度覆盖空箱到满箱区间，并在表盘上设置燃油泵标识，便于操作人员在复杂面板中快速识别。后部伸出接线端子与信号连接部位，整体结构紧凑，适合在空间受限的仪表开孔中布置。

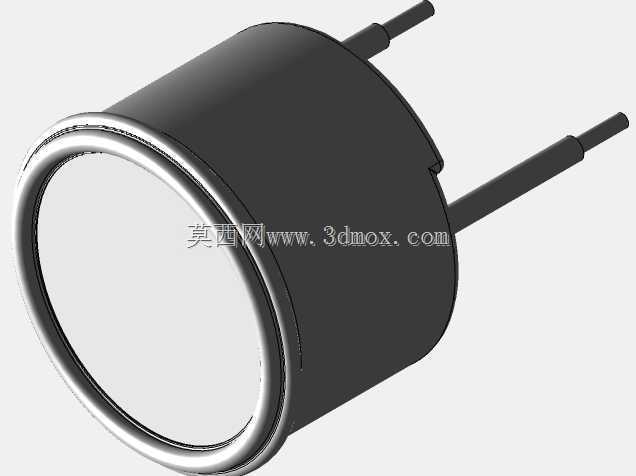

　　从实际装配角度看，这类仪表的核心边界由前面板直径、壳体圆柱长度、背部接线余量和安装固定方式共同决定。建模时需要重点控制表盘外缘与金属包边的同轴关系，保证玻璃或透明面罩、黑色刻度盘、密封圈、外壳卷边之间层次清楚。背部筒身不能只做简单圆柱，还要表达出线束出口、端子方向和壳体台阶，因为这些特征会影响仪表装入面板后与后方线束、支架、维护空间的干涉情况。若用于整车或设备数字样机，仪表前方还需预留观察角度，后方则要保留插拔接头和弯折线束的空间。

　　功能设计上，燃油表并不直接测量液体体积，而是接收油箱浮子式液位传感器的信号，通过内部机芯带动指针偏转。表盘刻度从低位到高位排布，指针在接近空箱区域时提示补油，在满箱区域提示油量充足。为了适应振动、温变和长期使用环境，外壳多采用金属包覆结构，正面透明件承担防尘防溅作用，背部接线区则需要与整车线束形成可靠连接。建模过程中，指针、刻度线、数字、标识和中心警示点都应保持清晰的相对位置，避免外观评审时出现比例失真。

　　该结构在三维设计中适合作为仪表板总成的一个独立子件处理：前部关注人机读取效果与面板匹配，后部关注接线、固定和维修可达性。圆形轮廓能够通过面板螺母或卡圈压紧在开孔上，装配关系简单，互换性较强。对于工程机械和改装车辆而言，这类仪表还常与转速表、水温表、油压表等排成仪表组，因此外形直径、壳体深度和接线方向需要与相邻仪表保持统一边界。模型在细节上保留了金属外壳光泽、黑色盘面、红色指针端部以及背部接线杆，能够用于面板布局校核、维修演示、渲染展示和选型沟通，也可作为同类车用圆形指示仪表的逆向参考。
