越野摩托底盘不锈钢防护滑板结构

　　该防护件面向越野摩托车底盘区域使用，核心作用是在林道、碎石、河滩和起伏赛道行驶时，为发动机下部、车架纵梁及周边易受冲击部位提供连续遮挡。车辆在通过石块、树根、硬土棱线或浅沟时，底盘往往先发生擦碰；若没有护板，冲击会直接传递至发动机壳体、放油螺塞或车架连接点，长期使用后容易出现凹痕、裂纹、油污泄漏及紧固件松动。此滑板采用薄板折弯成型思路，主体材料选用1/16英寸厚度的300系列不锈钢，兼顾耐磨、耐腐蚀和冷作成型能力。不锈钢表面在泥沙冲刷后仍能保持较好强度，相比普通低碳钢板更适合潮湿、泥泞环境，也减少了后期锈蚀导致的拆装困难。

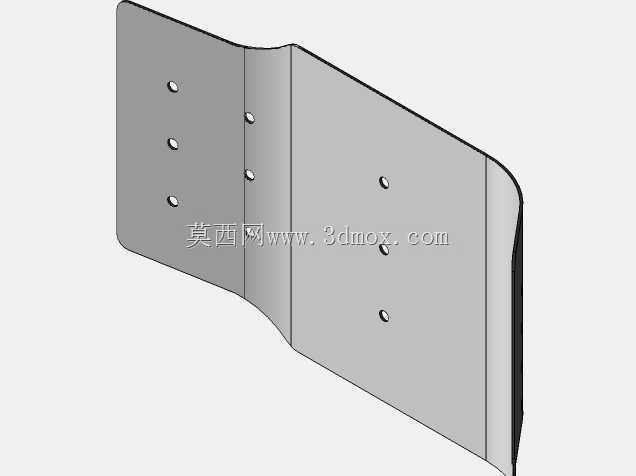

　　结构外形并非简单平板，而是依据车架下部空间进行多段弯折。中部形成较宽的承托面，用于覆盖发动机底部；两侧向上翻起，形成侧向挡泥和抗扭边；前后边缘根据通过角进行收边，避免在爬坡、落地或推越障碍时铲土、卡石。折弯边不仅提高板材刚性，也使薄板在受到局部石块冲击时不容易产生大面积凹陷。模型中各安装孔位沿护板受力区域分布，后部通过带螺纹孔的条带与车架纵梁连接，前部两侧借助钩型夹具固定，形成多点约束。这样的布置可让护板在承受纵向刮擦时向后传递载荷，在承受侧向撞击时又不易绕单点旋转。

　　设计时需要重点核对发动机下部最低点、车架梁间距、放油螺塞位置以及悬挂运动包络。护板不能贴靠发动机壳体，应保留必要散热和振动隔离间隙；安装孔也不能与排水、换油维护位置冲突。孔位在实物制作中允许根据车架焊接误差进行适度调整，但三维建模阶段应先建立车架基准面、发动机外轮廓和轮胎跳动边界，再反推护板曲面。条带连接区适合承受拖拽载荷，钩型夹具则便于快速装拆和现场微调。折弯可利用简单工具完成，但折弯半径、孔边距和翻边高度必须控制，防止不锈钢在孔边产生裂纹。整体结构强调可制造性、维修可达性和越野工况下的抗冲击能力，适合作为摩托车底盘防护件设计、钣金展开校核及改装件结构参考。
