气缸盖气门泄漏全自动检测工作站

　　这套设备面向发动机零部件装配线的终检工位，核心任务是在气缸盖完成气门压装、座圈配合之后，对每一个气门通道进行封堵、充气与保压，定量判断密封面是否存在超差泄漏，把不合格件在流转到下游总装之前拦截下来。整机采用线体直通式布局，工件由辊道或倍速链输送到测试位，到位后由阻挡机构定位，顶升平移装置把气缸盖抬离输送面，消除链道间隙对封堵压紧力的干扰。测试主机侧布置多组封堵模组，针对进气道、排气道、燃烧室侧开口以及火花塞孔分别配置仿形密封压头，压头端面根据工件曲面做随形聚氨酯垫，避免硬接触划伤加工面。封堵动作由立式框架上的压紧气缸驱动，压合行程预留足够导向长度，导向轴配合直线轴承保证压头与孔位的同轴度，

　　长期运行后封堵垫磨损也能通过浮动接头补偿微小偏差。

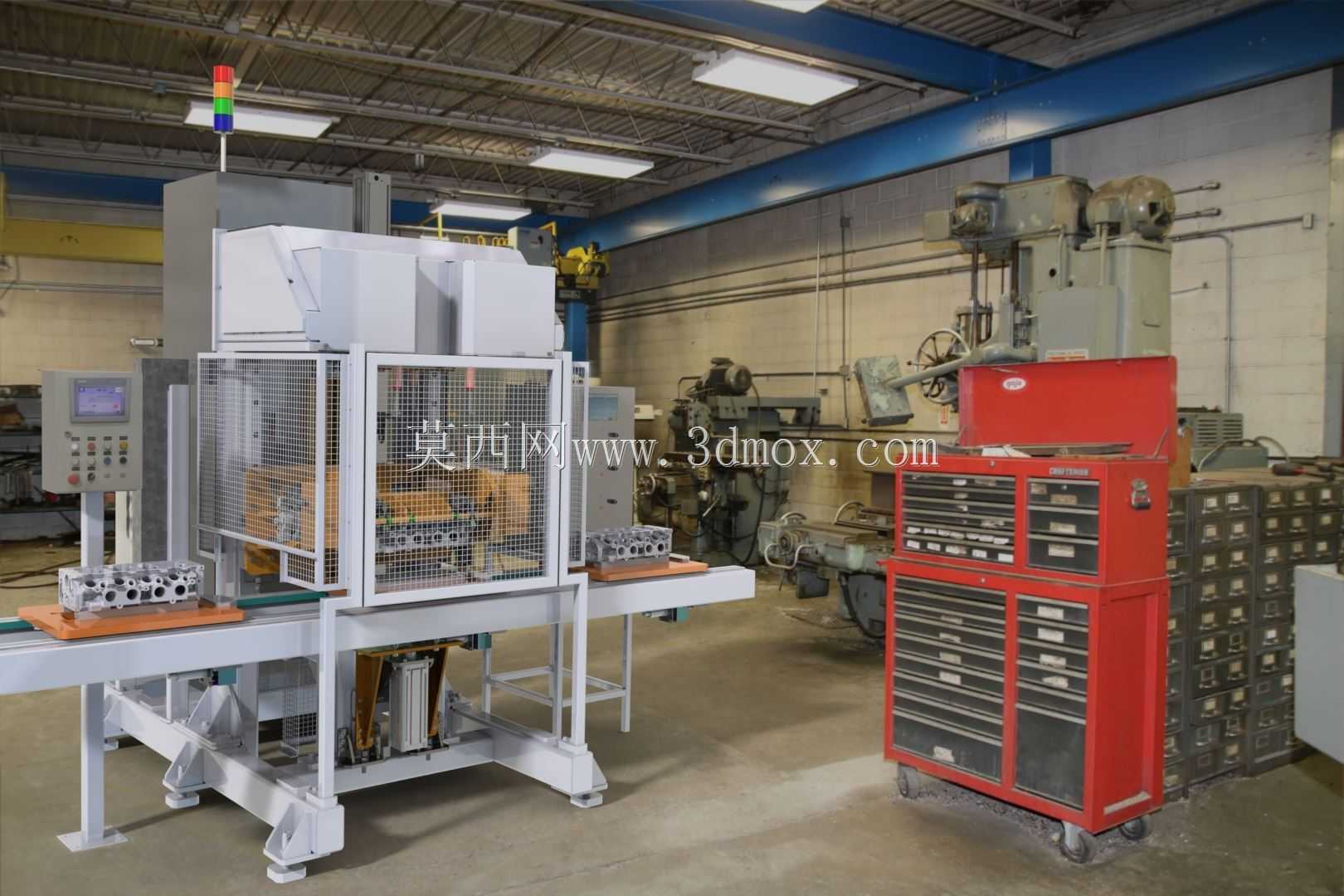

设备上部设置封闭防护舱，铝型材骨架镶嵌亚克力防护板，把测试区域的气动动作与人工上下件通道隔开，顶部安装三色警示灯，绿灯对应待机、黄灯提示工件到位测试中、红灯报警泄漏超压或气源异常，舱体侧面预留操作按钮盒与触摸屏安装位，方便现场调试封堵参数与保压时间。机架主体采用型钢焊接后整体退火去应力，台面加工安装基准面，输送线支撑腿配置可调脚杯，安装时先拉水平线体中心线，再以测试主机封堵面为基准调整对接高度，整机占地长度方向约四米、宽度两米左右，设备顶部到警示灯最高点控制在两米八以内，现场布置需要在主机后侧留出一米维护空间，用于更换密封垫、

　　检修压差传感器与气动阀岛。

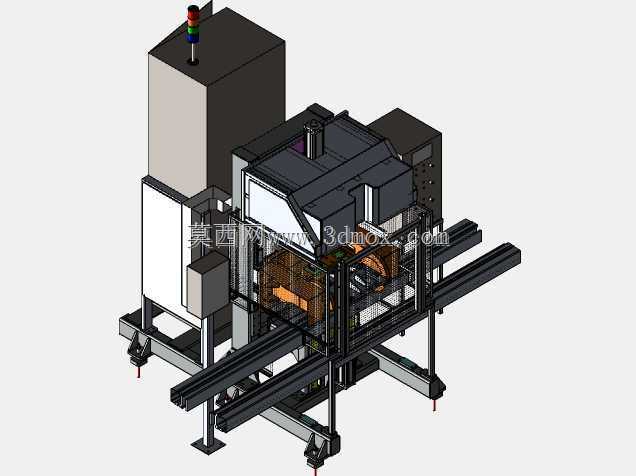

右侧配套工具柜用于存放不同机型气缸盖的快换封堵工装，换型时只需要更换对应压头模块并在触摸屏调用对应配方，压差式检漏仪内置在主机柜体内部，测试回路通过快插气管与封堵模组连接，保压阶段自动切断充气回路，实时采集压力衰减曲线，泄漏量超出阈值时设备自动标记不合格件并阻止线体放行。这类工作站在汽车发动机厂、柴油机零部件车间的缸盖分装段应用广泛，结构设计上把封堵执行、工件定位、安全防护、检漏集成在同一机架内，三维建模时需要重点核对压头运动包络与工件吊装路径的干涉，确认输送线高度、顶升行程与压紧气缸伸出量的匹配关系，保证现场落地后无需大幅返工即可对接产线。
