月壤钻取采样轮式收集探测装置

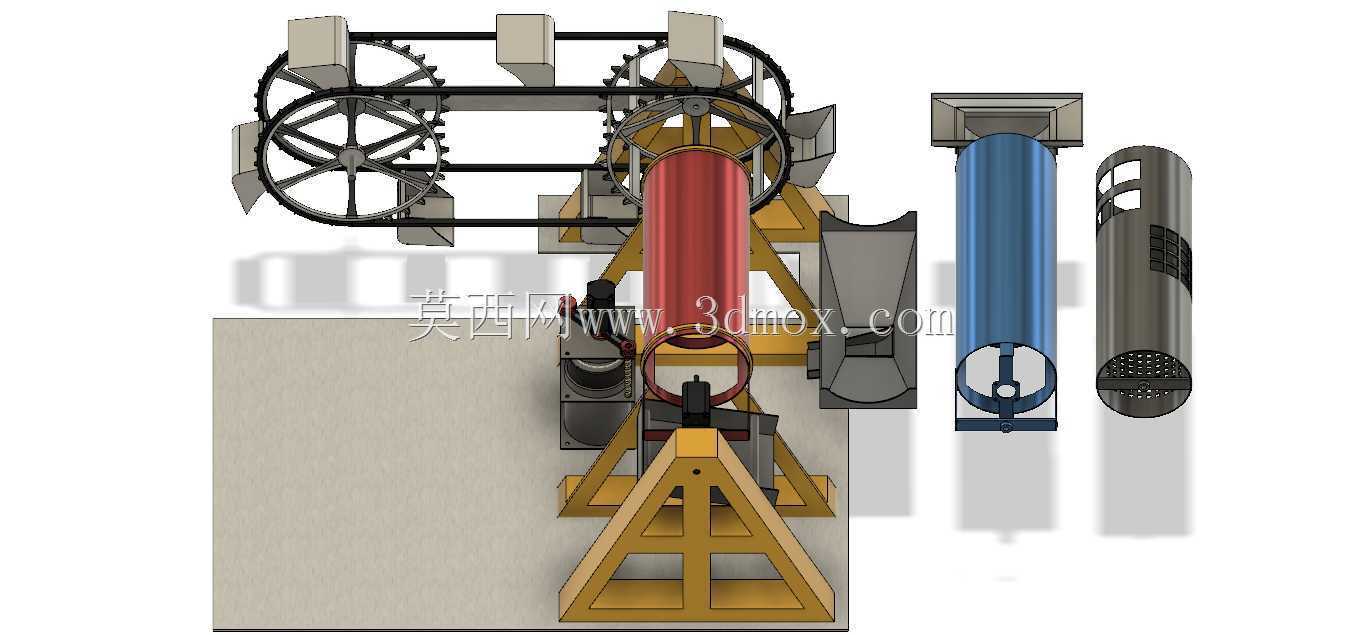

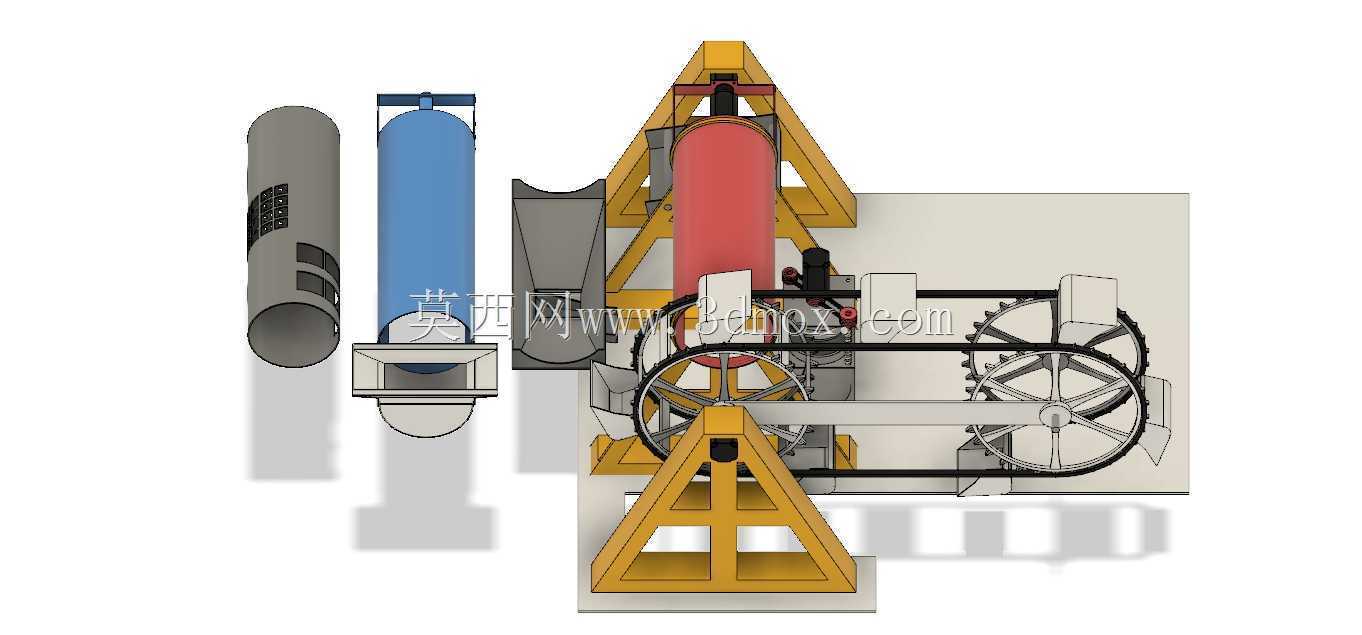

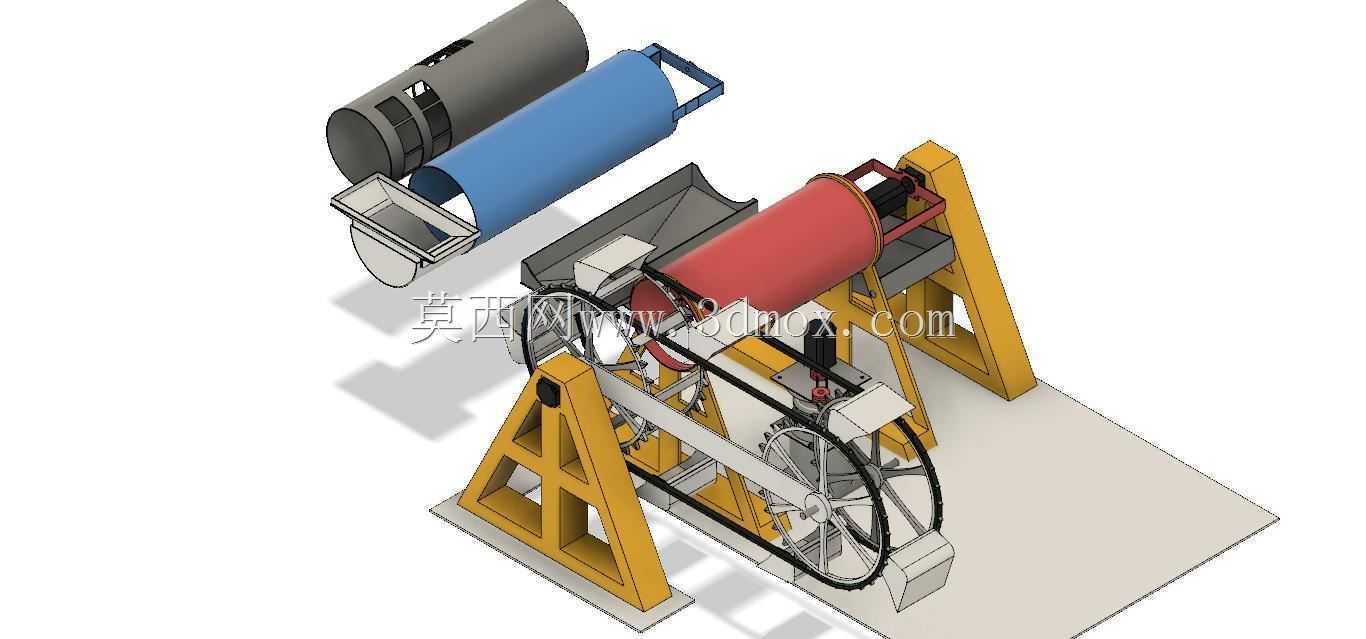

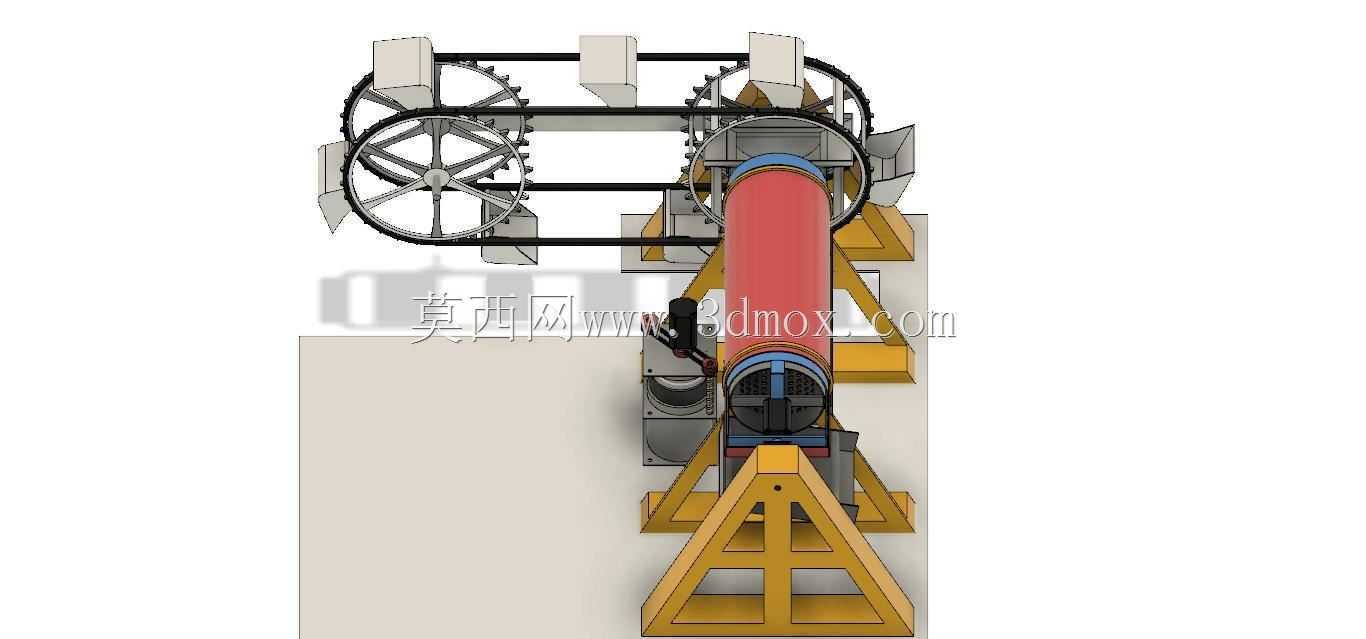

　　这套面向地外天体表层探测任务设计的采样作业机构，核心目标是在低重力、无大气的月面环境下，完成月壤剖面的逐层剥离与定粒径岩屑归集，整套结构在三维建模阶段就完全围绕深空探测的实际工况展开，没有多余的装饰性构件。从作业逻辑来看，前端两组大直径镂空轮盘并非普通行走轮，轮缘均匀布置了多组铲斗式取料斗，轮盘转动时铲斗会依次切入月面表层，把1cm到2cm粒径范围内的松散岩屑和月壤铲起，随着轮体旋转抬升到顶部位置后，物料会顺着内置溜槽汇入中部的红色圆柱状暂存料筒，料筒下方对接的是分级筛分管路，能够把超出粒径要求的大块岩石提前剔除，避免输送通道卡滞。两侧轮盘采用同轴联动布局，中间用横向连接桁架固定相对位置，保证两组采样轮的切入深度始终保持一致，

　　不会因为月面局部凹凸出现单侧取料过载的情况。支撑料筒和传动组件的是三角构型的焊接式机架，底部的斜向支腿直接落在着陆器搭载平台的安装基准面上，机架上预留的螺栓孔位完全匹配航天载荷的安装接口，整套机构的外包络在建模时就严格卡在运载火箭整流罩的载荷舱边界内，横向展开宽度、纵向高度以及料筒轴向伸出长度都做了干涉校验，收拢状态下不会和着陆器的太阳翼、通讯天线产生运动碰撞。设计过程中特意把所有传动链都布置在轮盘内侧的封闭框架区域，月尘的磨蚀性极强，外露的齿轮和传动轴很容易被超细月壤侵入卡滞，内侧布局既可以借助轮盘辐条形成物理遮挡，也方便后续在壳体外侧加装防尘密封罩。料筒侧面的安装支座预留了多组传感器接口，可以直接接入转速编码器、

　　料位检测探头和钻进阻力应变片，地面测控端能够实时反馈每一层采样的取料量，遇到硬结月岩层时可以自动降低轮盘转速，避免驱动电机堵转。机架底部的定位法兰做了轻量化减重处理，在保证安装刚度的前提下切掉了非受力区域的多余材料，适配深空载荷对重量的严苛要求。整套机构既可以随固定式着陆器完成定点剖面采样，也能稍作改型挂载在月面巡视器前部，作为移动探测的边走边采作业终端，所有运动部件的配合间隙都按照地外温差环境做了热膨胀补偿，不会因为昼夜近三百度的温差出现转动副锁死。建模时每一处铲斗的切削刃角度、溜槽的倾斜滑落角度都经过反复校核，保证低重力环境下物料不会漂浮撒漏，能够可靠汇入存储容器。
