全自动F&ICT点胶测试产线工作站

　　这套在线式工作站面向消费电子、控制板卡、电源模块类产品的焊后整线工序，直接对接前段焊锡机与后段隧道炉回流线，产品随输送线连续流入，无需人工转篮或摆盘，适合多品种小批量到中大批量混线生产的车间布局。线体入口设置阻挡定位机构，产品到位后由顶升或侧夹机构完成二次定位，保证六轴机械手抓取时坐标重复精度稳定；机械手将产品依次取放至ICT测试工位与FCT功能测试工位，测试系统自动判别OK/NG，合格品继续流转，不良品被分流至NG卸料位，避免不良品混入点胶工序。测试完成后的产品流入点胶工位，由定位阻挡机构再次精确定位，机械手携带点胶阀按照预设轨迹完成密封、固定或补强点胶作业，点胶量、轨迹速度、抬枪高度均可按产品工艺参数调整。

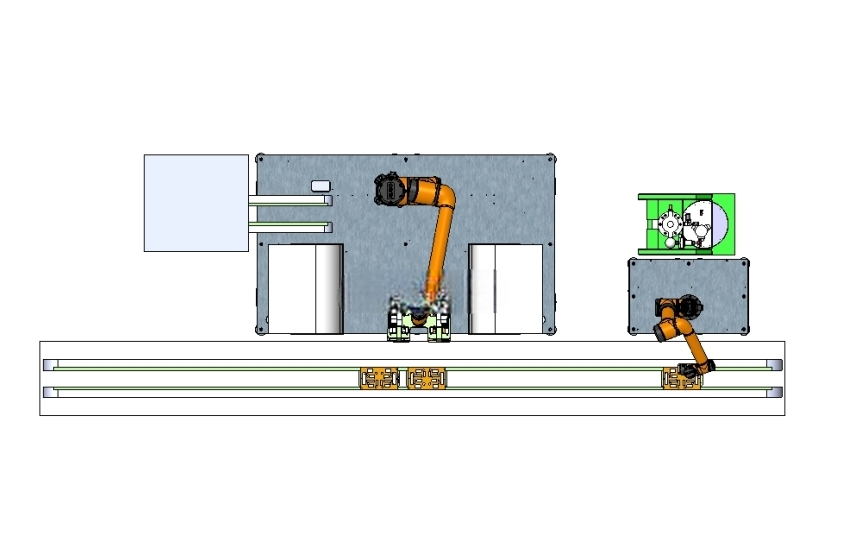

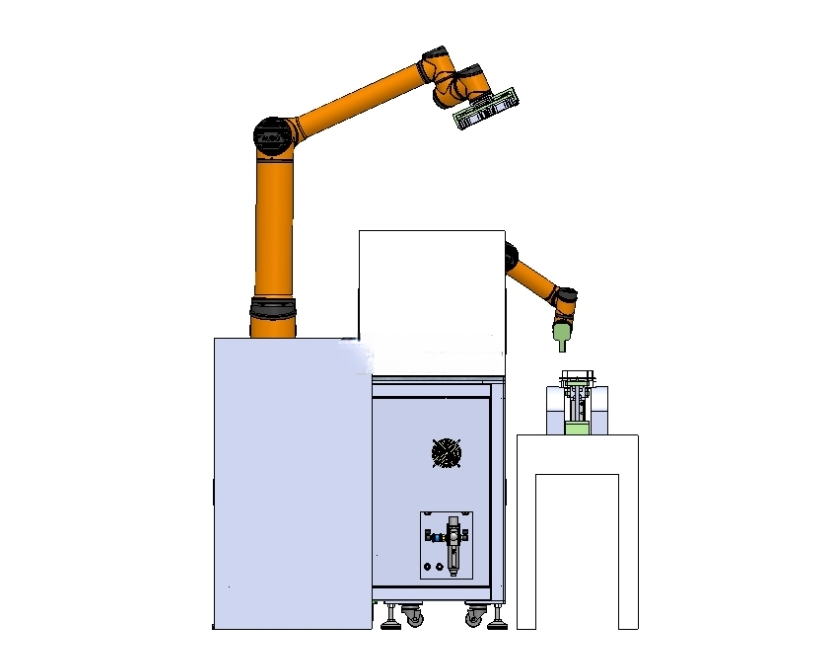

　　从结构布局看，整线采用分段式机架设计，主体测试与点胶工位集中在中部大台面机架上，台面下方布置电气控制柜、气动三联件、阀岛与走线槽，台面上安装六轴工业机器人、测试针床模组、点胶供料系统及防护围挡；左侧延伸出接驳输送段，负责与前段焊锡线体对接，右侧预留与隧道炉或下工序线体的接驳接口。供胶系统采用独立移动小车结构，胶桶、搅拌、压力输送与管路集成在小车上，换胶或维护时可整体拉出，减少停线时间；胶水管路沿机械手拖链布置，弯曲半径与固定点均按动态弯折要求设计，避免长期运动后管路磨损或折死。

　　设计思路上，整线把抓取、测试、点胶、分选四个动作集中在一台机器人可达范围内，通过工位紧凑排布压缩占地，同时保留各工位独立维护空间。测试针床采用快换压板或换型工装结构，换产品时只需更换针床与调用对应程序，适配多规格PCB或总成件；点胶头与机械手末端采用标准快换法兰，后续可扩展螺丝锁付、贴标、扫码等工艺。输送线宽度、挡停位置、顶升高度均按常见板件外形尺寸预留调节量，线体支脚采用可调脚杯，安装时可根据现场地面高度与前后线体高差找平，对接面高度差控制在输送顺畅的范围内。

　　安装边界方面，主体机架占地沿输送方向较长，布局时需在机器人运动半径外侧预留安全防护与维护通道，线体两端留出接驳段与人员操作空间；供胶小车拉出方向、电气柜开门方向、针床更换方向都要在厂房规划时预留空位。气源、电源从机架下部或侧部分区接入，强弱电走线分开布置，测试信号线与机器人动力线分槽敷设，降低FCT测试过程中的信号干扰风险。防护上，机器人作业区域设置围挡与安全门，测试工位与点胶工位的运动范围纳入安全联锁，人员开门进入时机器人暂停，恢复后需手动复位，兼顾连续生产效率与人员操作安全。
