方程式赛车铝合金燃油储油箱总成

　　方程式赛事的燃油供给环节对储油容器的约束远高于民用车辆，这套油箱总成围绕大学生方程式赛车的车架侧舱空间展开，核心目标是在激烈加减速、高速过弯与持续颠簸工况下，保证油泵吸油口始终浸没在燃油液面以下，避免吸入空气造成供油中断。箱体主体采用铝板折弯拼焊成型，相比传统塑料滚塑油箱，铝合金板材焊接结构拥有更高的比强度与抗冲击能力，在赛车发生侧面剐蹭或轻微碰撞时，箱体不易出现开裂渗漏，同时铝板的导热特性可以帮助燃油在长时间高负荷运转后散发热量，降低气阻产生概率。

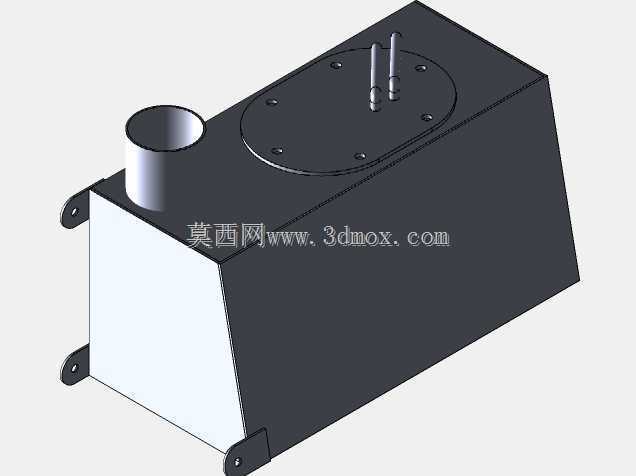

　　从布局上看，箱体整体为近似长方体的封闭腔体，侧面预留的翻边安装耳片开设通孔，可直接通过螺栓固定在车架钢管的焊接支座上，安装耳片与箱体主体之间做了折弯加强，避免整车振动时连接位置出现应力撕裂。顶部的圆形法兰盖板通过一圈螺栓压紧密封，法兰面与箱体之间预留密封垫安装槽，检修时拆开盖板即可直接接触内置的本田CB300燃油泵总成，油泵、吸油滤、出油管路与回油管路全部集成在盖板组件上，装配时先将泵体固定在盖板下方的支架上，连带油管整体落入箱体内部，再锁紧法兰螺栓，大幅减少箱体侧壁的开孔数量，从根源上降低渗漏点。

　　箱体侧上方伸出的大口径圆筒结构为加油口，管口高度高于箱体最高液面，加油时燃油不会从通气孔溢出，管口可配套快接加油盖与通气阀，满足赛事快速加油的规则要求。盖板上竖立的两根金属管接头分别对应出油与回油通路，接头采用硬管焊接形式，可直接接驳赛车的燃油管路与油压调节器，回油口末端在箱体内延伸至靠近底部的位置，让高温回流燃油直接冲向储油区底部，避免液面飞溅产生油气泡沫。

　　设计过程中箱体的长宽高完全匹配车架侧舱的预留边界，外壁与相邻的悬架摇臂、线束、冷却管路之间留出足够安全间隙，箱体底部设置的支撑脚可以承托满油状态下的整体重量，避免单侧安装耳片长期受载变形。腔体内部还可根据控制策略设置防浪挡板，挡板开设通油孔，在赛车极限制动与转向时抑制燃油大幅晃动，既可以稳定整车重心转移，也能保证油泵在低油量工况下依旧可靠吸油，整套结构兼顾赛事维修便利性、密封可靠性与轻量化要求。
