方程式赛车底盘传动总成结构设计

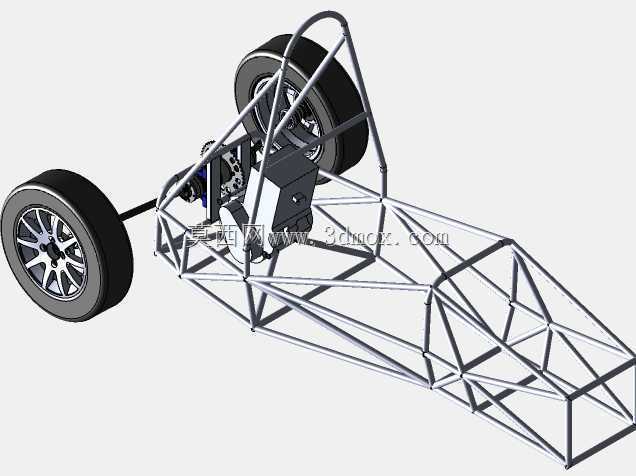

　　这套结构围绕大学生方程式赛车的动力传递路径展开，把发动机输出端到驱动轮之间的关键环节完整串联起来。实际装车时，传动系统并不是孤立存在的，它必须和钢管桁架车架、悬架硬点、轮距轴距以及发动机安装位协同校核，任何一个中心距或角度偏差都会在动态测试中放大成链条跳动、轴承发热或轮胎异常磨损。

　　从布置思路看，模型采用后轮驱动方案，动力经链轮减速后传入差速器，再由两侧车轴分配到驱动轮。链轮传动在方程式赛车上应用很普遍，原因在于结构简单、传动效率高、维护方便，并且可以通过更换不同齿数的链轮快速调整终传比，适应耐力赛、直线加速或弯道较多的赛道。差速器的作用则是在转弯时允许两侧车轮以不同转速旋转，避免轮胎拖滑，同时保证驱动力能够持续作用于路面。

　　建模时需要重点关注链条中心线与链轮平面的共面关系。若主从动链轮存在偏角，链条会受到侧向力，销轴和滚子磨损加快，高速段还容易出现脱链风险。差速器壳体的安装高度、后轴方位角以及链轮中心距，都要结合车架后舱横梁位置确定。车架后部的钢管节点不仅承担悬架载荷，也为传动部件提供安装基准，因此轴承座、差速器支架和张紧机构的连接面需要保留足够的螺栓操作空间。

　　滚动轴承与车轴部分直接关系到传动可靠性。车轴在传递扭矩的同时，还要承受车轮传来的垂向、侧向和纵向冲击，轴肩、圆角、键槽和锁紧螺母位置都应避免应力集中。轴承选型要兼顾径向载荷与少量轴向载荷，内圈与轴、外圈与座孔之间的配合需按拆装频率和受力状态确定。轮胎和轮辋的外轮廓则决定了赛车后部宽度边界，设计链轮护罩、差速器支架以及后横臂时，都要检查轮胎跳动和转向过程中是否发生干涉。

　　在整车装配层面，传动总成的外形边界受后舱空间限制明显。发动机、链轮、差速器、半轴、车轮和车架钢管之间距离紧凑，三维布局能够提前暴露维修可达性问题，例如链条张紧、链轮更换、轴承润滑和螺栓拆装都需要预留工具空间。悬架跳动分析也不能脱离传动模型，半轴角度、轮心位置和差速器高度会共同影响等速传动范围与传动效率。

　　该结构适合用于赛车底盘方案验证、传动路线讲解、零部件干涉检查以及装配工艺梳理。通过完整呈现链轮、差速器、轴承、车轴、轮胎与车架之间的空间关系，可以帮助设计人员在加工前完成安装边界确认、受力路径判断和维护空间评估，减少后期台架与赛道调试中的反复修改。
