方程式赛车后轮传动差速总成结构

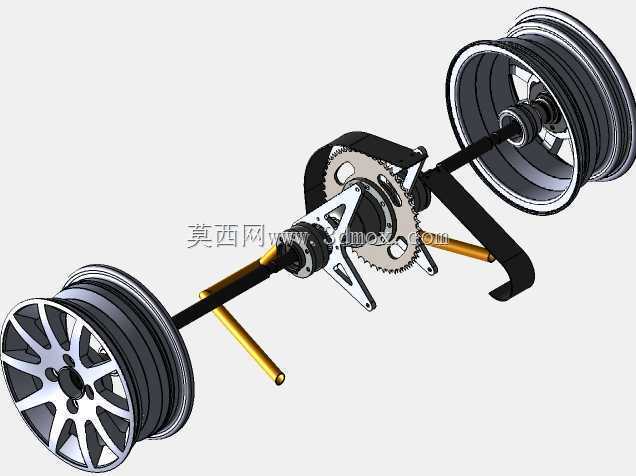

　　这套传动总成面向方程式赛车后轮驱动布置，建模时把动力输入、链传动、差速、半轴输出和轮端安装放在同一条装配链中校核，重点不在单件外观，而在各功能件之间的相对位置、拆装空间和运动干涉。赛车底盘空间紧凑，后轮轮距、悬架摆臂、链轮中心距和差速器安装高度都会直接影响传动效率与维护便利性，因此模型中保留了轮毂、轮胎、半轴、轴承支撑、链轮、差速壳体及链条护罩等关键边界，便于在整车布置阶段检查链条张紧路径、半轴摆角和轮端紧固件可达性。

　　实际使用场景中，发动机或电机输出的扭矩经小链轮传递至大链轮，再由差速器分配到左右半轴。链轮直径、齿数搭配和链条包角决定了初级减速比与传动稳定性；差速器则允许两侧车轮在弯道中形成转速差，减少轮胎滑动和转向阻力。模型对链轮齿形、轮毂辐板、轴承座安装面和半轴连接部位均进行了实体表达，设计人员可据此判断链条与护罩间隙、链轮与悬架杆件距离，以及制动、轮轴和传动件是否存在空间冲突。

　　结构思路上，后轮传动系统采用横向贯通式布置，中央差速与链轮组件靠近车身纵轴，两侧半轴向外连接轮毂。这样的布局有利于集中质量、缩短传力路径，也方便通过调整链轮位置或张紧机构改变链条松紧。轴承支撑件承担径向与轴向载荷，安装面需要与车架或悬架支座保持可靠贴合；半轴两端的连接结构则要适应车轮跳动带来的角度变化，避免在极限悬架行程中出现卡滞。护罩虽然不参与传力，但对链条防护、异物阻隔和维修安全有直接作用，其外形不能只按包覆范围绘制，还要留出链条拆装、润滑和张紧调节的操作空间。

　　从安装边界看，左右轮胎外缘确定了整车宽度方向的主要限制，轮毂轴承轴线与差速输出轴线应在装配状态下保持明确对应关系。大链轮与差速器壳体相邻，设计时需控制链轮端面跳动、链条中心线偏差和固定螺栓分布；轮毂处则要兼顾轮辋安装孔、制动接口和轴承压装位置。若后续进行轻量化改造，可在链轮腹板、支座立板和护罩折弯件上评估开孔或减薄，但不能削弱轴承座周边刚度，也不能让链条在受载波动时触碰护罩。该模型适合用于赛车底盘传动方案评审、零部件干涉检查、装配工艺梳理以及工程教学中的链传动与差速结构分析。
