采暖用柱式散热器结构三维设计作品

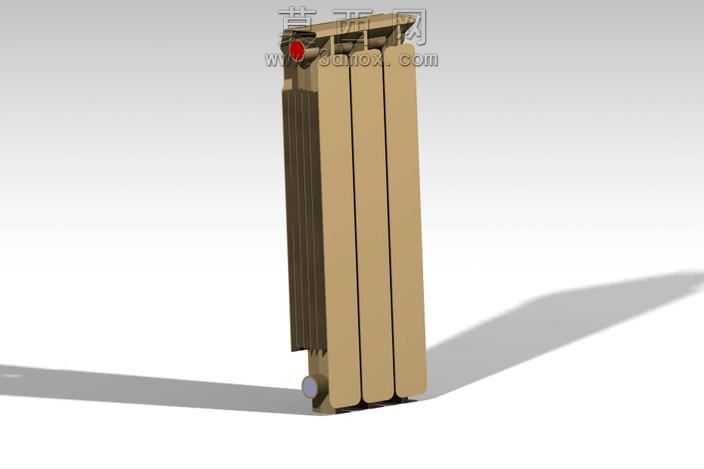

本作品为柱式采暖散热器的三维设计成果，建模阶段依托参数化设计逻辑搭建整体结构，首先对散热器的单柱主体进行轮廓绘制，精准勾勒出柱体的流线型外轮廓，保证外观规整的同时预留出内部介质流道的合理空间，通过拉伸、倒角等基础建模指令完成单柱基体的构建，对柱体边角做圆弧过渡处理，既避免尖锐边角带来的加工与安装风险，也优化了散热过程中的空气流通路径。在单柱模型的基础上，通过阵列指令完成多柱组合结构的搭建，精准控制柱与柱之间的装配间距，保证相邻柱体既能够形成稳定的拼接结构，也能留出足够的空气对流间隙，提升整体散热效率。模型对散热器的进出水接口做了精细化结构设计，还原了接口处的连接螺纹、密封端面的细节特征，同时对顶部的放气阀结构、底部的固定支撑脚也做了1:1的结构还原，保证模型的结构完整性，能够直接用于后续的结构验证与装配模拟。材质渲染阶段，为散热器主体赋予了哑光金属烤漆材质，模拟实际采暖散热器常用的铜金色喷塑表面效果，调整材质的粗糙度、反射率参数，还原真实漆面的柔和质感，对接口、阀件等金属部件赋予对应的金属材质，区分不同部件的材质差异，提升模型的视觉真实感。渲染过程中采用柔和的侧方主光源搭配环境补光，清晰呈现散热器的柱体层次感与结构细节，投射出自然的软阴影，让模型展示效果更贴近实际产品的呈现状态。设计过程中同步考虑了后续CFD仿真分析的需求，对模型的流道内壁做了光滑处理，去除不必要的细小倒角与冗余特征，保证导入ANSYS Fluent进行流体分析时能够顺利划分网格，准确模拟热媒在流道内的流动状态与热量传递过程，为散热器的散热性能优化提供可靠的模型基础。整体结构设计兼顾了家用采暖散热器的外观美观性、结构装配合理性与散热性能需求，各部件的尺寸比例符合民用采暖设备的通用规格，既可以作为暖通设备设计的参考模型，也能够用于相关产品的结构验证与展示场景。
