立式罐体结构热流体加热装置三维设计

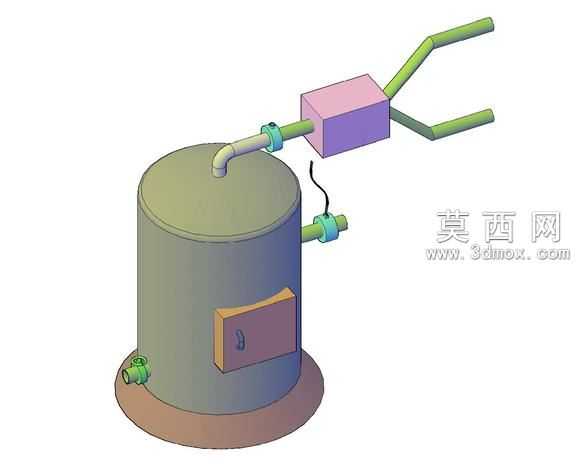

本热流体加热器三维模型采用参数化建模方式完成整体结构搭建，建模过程中先以回转体命令生成立式圆柱罐体主体，对罐体底部做圆角过渡的支撑底座设计，顶部做封闭平盖结构，保证罐体承压结构的合理性。罐体侧面开设矩形检修舱门，建模时对舱门边缘做凸起边框处理，添加嵌入式把手结构，还原实际设备的检修操作需求；罐体下部侧方设置流体输入接口，接口处做外螺纹连接段建模，匹配外接管路的安装标准。罐体顶部引出弯管结构，弯管通过法兰连接件与中部方形换热腔体连通，法兰处添加螺栓孔位与密封垫片的细节建模，还原管路连接的密封结构；方形换热腔体采用抽壳命令生成内部流道空间，腔体侧方设置接线柱结构，用于连接加热供电线路，腔体另一端引出Y型分叉管路，两条支路分别做等径直管建模，管路末端做平口处理，满足加热后流体的分流输出需求。材质渲染阶段，罐体主体赋予哑光金属漆材质，调整粗糙度参数模拟工业碳钢设备的表面质感，检修舱门赋予深棕色金属材质与罐体形成视觉区分，管路部分赋予浅绿色工程塑料材质，法兰连接件赋予亮面金属材质，接线柱部分赋予黑色橡胶绝缘材质，不同部件的材质区分清晰，便于快速识别各结构功能。设计过程中充分考虑设备的流体走向逻辑，流体从下部接口进入罐体后完成初步升温，再通过顶部弯管进入中部方形加热腔体进行二次精准加热，最终经分叉管路输出至不同用热终端，整体管路走向流畅无直角死区，减少流体输送过程中的阻力损失；各连接部位的结构尺寸均按照通用工业管路标准做匹配设计，保证模型可直接用于后续的工程出图、结构校核与仿真分析，模型各部件均做独立实体建模，支持单独拆解编辑，可根据实际使用需求调整罐体容积、管路通径、加热腔体功率对应的结构尺寸，适配不同工况下的流体加热需求。
