微型燃气轮机进气换热装置三维设计

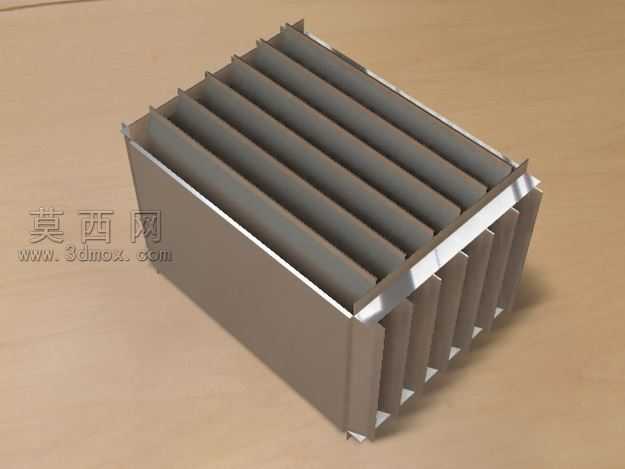

本作品为适配微型燃气轮机的进气换热器三维建模成果，建模过程以实际换热工况需求为核心设计逻辑，首先完成整体结构的参数化搭建：整体采用规整的长方体模块化壳体结构，壳体边缘做了适配安装的折边封边处理，既保证结构密封性，也预留了与燃气轮机进气段对接的安装余量。内部换热芯采用平行排布的多层板翅式流道结构，每一片换热翅片都做了等距参数化阵列，翅片间距经过反复校核调整，既保证进气流通的顺畅性，避免过大的进气阻力影响燃气轮机进气效率，也最大化拓展了冷热流体的换热接触面积，提升整体换热效率。建模过程中对每一处装配间隙都做了精准约束，壳体与内部换热芯的配合公差控制在合理范围，避免出现结构干涉问题，同时在流道两端做了导流过渡结构，引导进气均匀通过每一层换热通道，避免出现局部气流死区影响换热效果。材质渲染阶段，壳体部分采用哑光金属材质模拟实际不锈钢冲压壳体的质感，表面做了细微的磨砂纹理处理，还原工业金属部件的真实视觉效果；内部换热翅片采用稍浅的金属银灰材质，通过光影调整清晰展现出多层平行翅片的层叠结构，让浏览者可以直观分辨内部流道的排布逻辑。渲染视角采用斜向等轴测视角，完整展现换热器的整体外形、边角封边结构以及端部露出的翅片截面，搭配柔和的漫反射打光，避免强烈反光遮挡结构细节，同时通过浅米色背景衬托突出模型主体。设计过程中充分考虑微型燃气轮机的紧凑安装需求，整体结构无冗余外凸部件，所有结构都服务于进气换热的核心功能，在有限的体积内最大化换热性能，同时规整的外形也便于后续在燃气轮机进气系统中进行集成安装，模型结构完整，细节还原度高，可直接用于换热性能仿真验证、结构装配校核以及产品展示等场景。
