内燃机活塞调节旋钮精密结构造型

　　这套活塞造型的调节旋钮结构，最初是围绕小型内燃动力单元的工况需求完成建模，后续也可迁移到稳压调压设备的操作端做适配改造。从实际装机场景来看，活塞本体是往复动力机构里承担燃气压力传递的核心件，顶部直接承接燃烧室爆燃产生的轴向推力，通过销孔配合活塞销把作用力传导给连杆，最终带动曲轴完成旋转输出；而将旋钮操作端参照活塞轮廓做一体化造型，一方面沿用了活塞成熟的圆柱回转体布局逻辑，另一方面也让调压操作件的握持旋转手感更贴合工业设备的厚重质感。

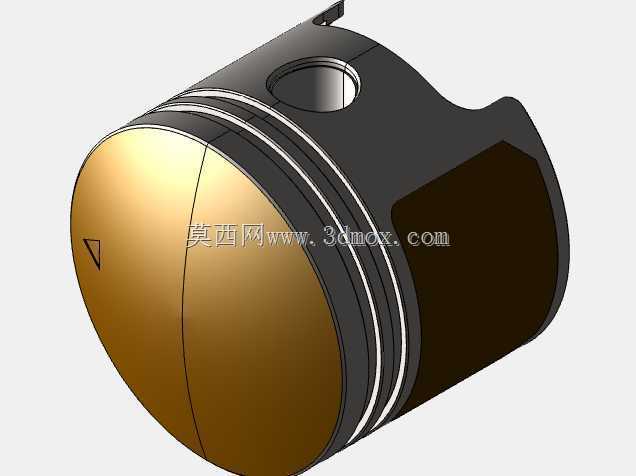

　　建模过程中优先梳理了活塞的核心功能边界：头部的环槽区域预留了三道气环与油环的安装位，环槽的轴向宽度、槽底圆角都按照密封件装配公差做了预留，气环负责阻断燃烧室高压燃气窜入曲轴箱，油环则刮除缸壁多余润滑油，避免机油参与燃烧。活塞顶部的成型曲面没有采用简单平顶结构，略带弧度的盘面可以配合燃烧室气流组织，优化混合气涡流形态，侧面开设的径向销孔与活塞内腔的销座凸台贯通，销孔两端做了倒角避让，防止活塞销装配后出现卡滞，销座内部的加强筋从内腔壁延伸到活塞裙部，把顶部承受的冲击载荷均匀分散到裙部接触面。

　　裙部的型线设计没有做成标准正圆柱，而是考虑热态膨胀差异预留了微椭圆度，工作状态下活塞受热升温后裙部会均匀胀开，全程和气缸壁保持合理配合间隙，既不会冷态敲缸，也不会热态拉缸。裙部侧面的局部切边结构是为了规避曲轴运转到下止点时的平衡块运动干涉，在三维装配校验里反复核对了活塞全行程的运动包络，确认切边区域不会和缸体、连杆构件发生空间碰撞。作为调节旋钮使用时，活塞的圆柱外圆可以作为旋转握持面，环槽结构既可以嵌入防滑胶圈提升操作摩擦力，也能作为档位定位的卡槽配合钢珠实现调压档位的顿挫感，顶部的弧形端面可以刻印调压刻度，径向销孔则能穿入定位销锁定旋钮和调压轴的周向位置，避免长期旋转出现松动打滑。

　　安装边界方面，整套结构的轴向总长、外圆直径都参照常规小型单缸内燃机的缸径尺寸做了适配，销孔中心到活塞顶面的压缩高度严格匹配连杆小头的运动行程，装入缸体后活塞在上止点不会凸出缸盖平面，下止点不会脱出缸套下端；改造为旋钮使用时，外圆尺寸适配设备面板的安装开孔，后端预留的轴孔可以直接套在调压电位器的转轴上，径向锁丝孔完成周向固定，周边留出的操作空间满足手指旋转握持的人机尺寸，不会和面板上的其他按钮、仪表发生操作干涉。建模全程把壁厚过渡做了均匀化处理，避免局部壁厚差过大导致热处理或者注塑成型时出现变形，所有棱边的工艺圆角都按照机加工走刀要求做了预留，没有出现清角无法加工的结构死角。
