钛合金童车传动轮毂结构设计

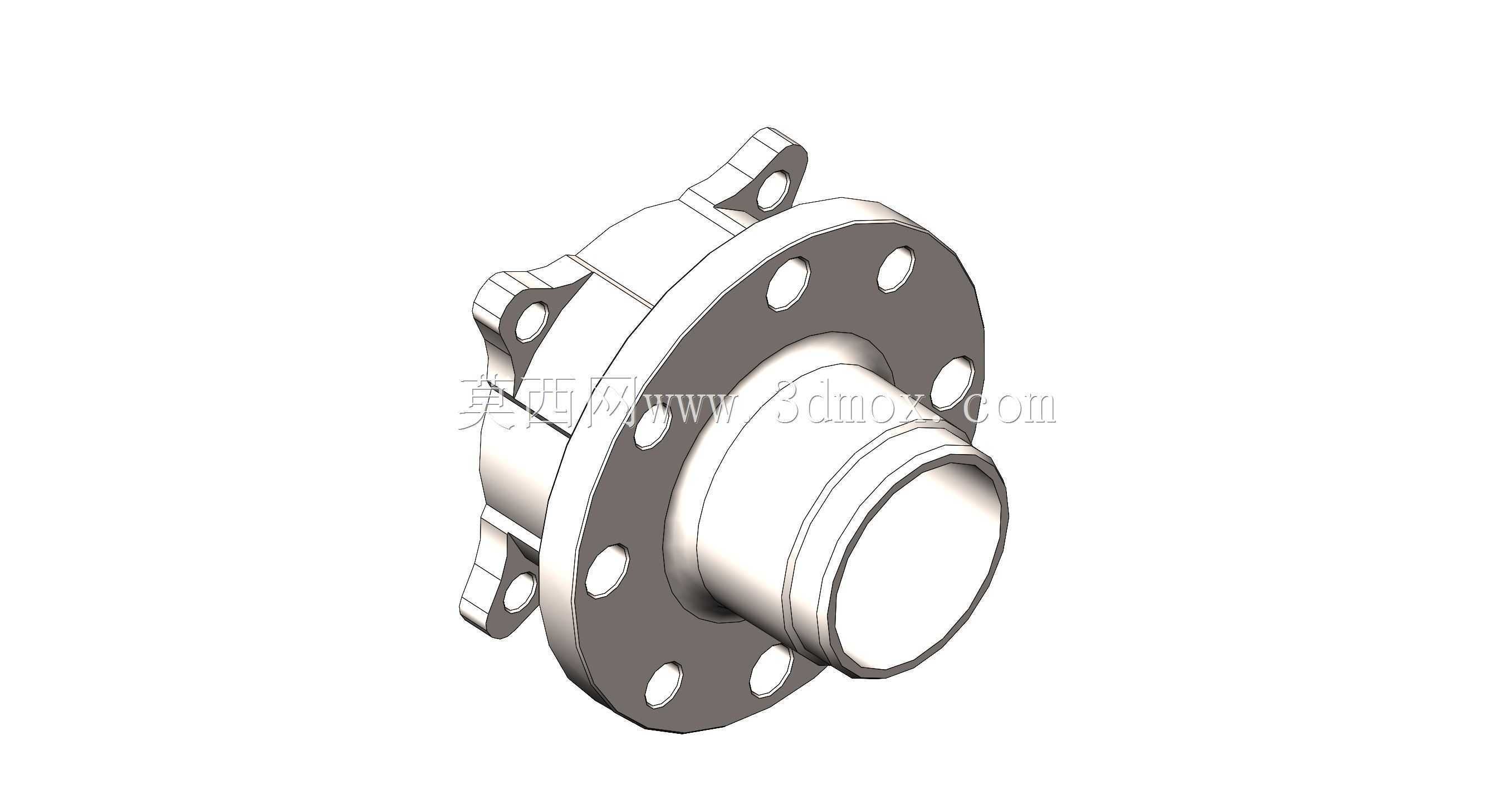

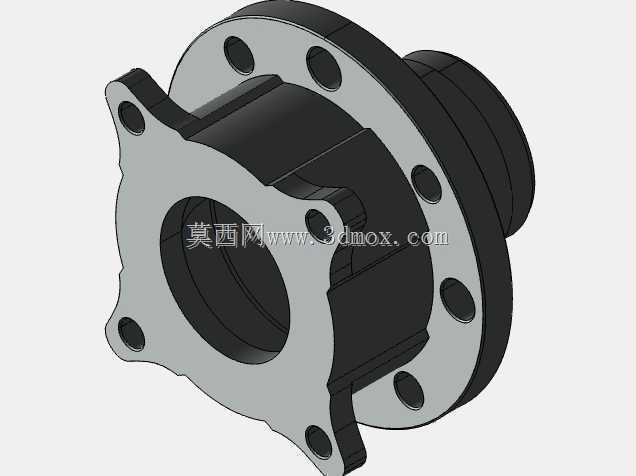

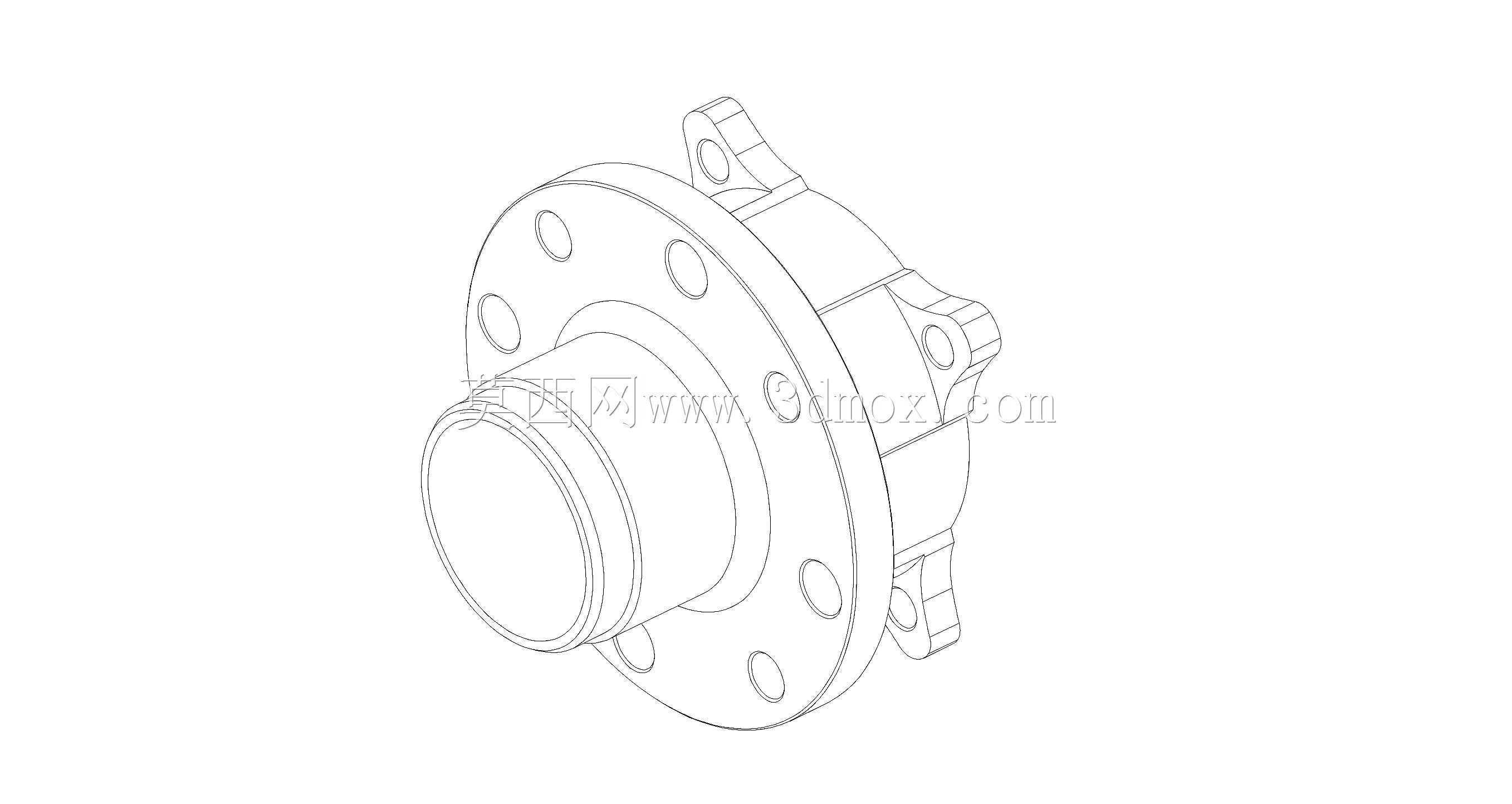

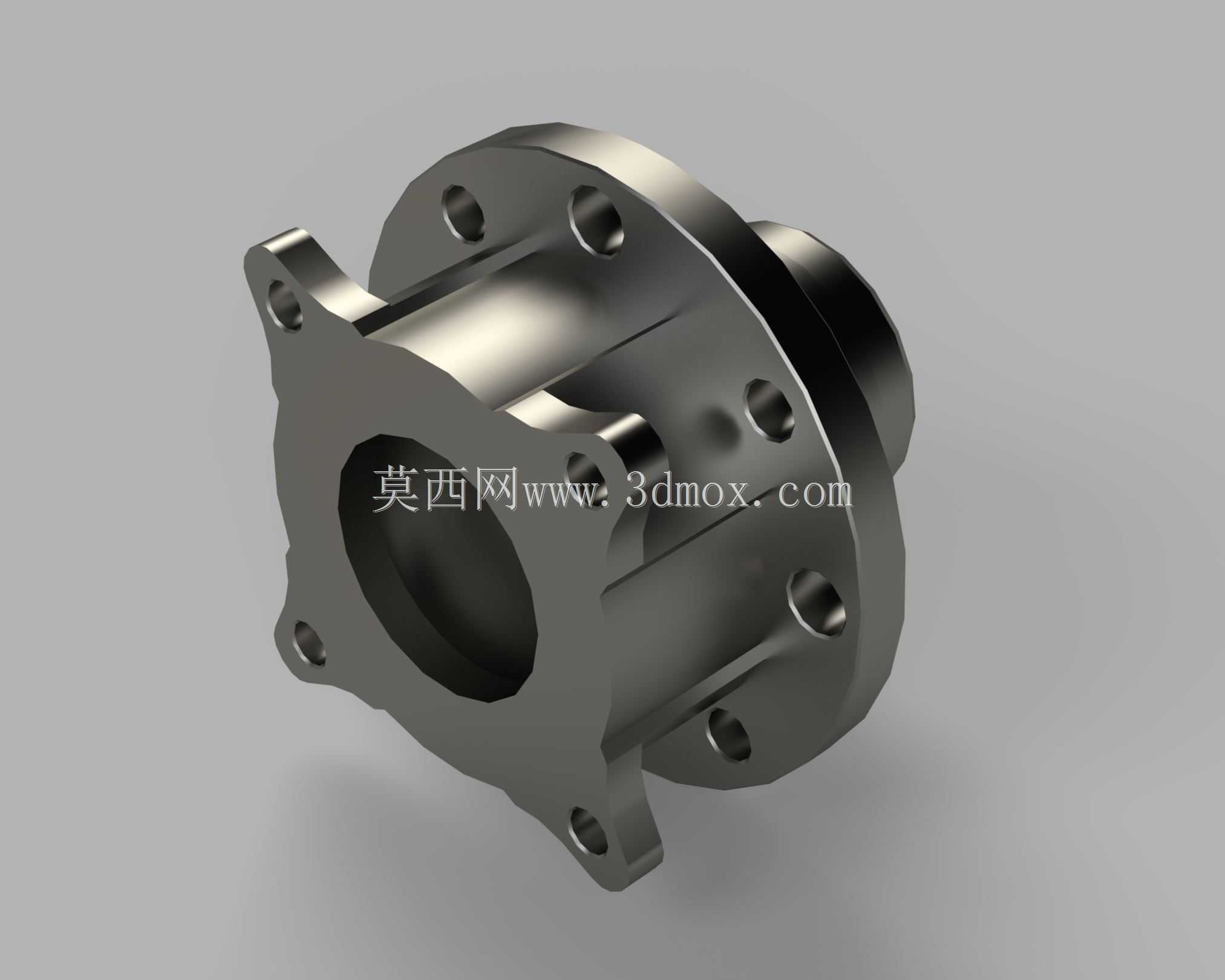

　　这款轮毂结构主要面向小型定制童车的轮端承载与传动连接场景，适配轻量化越野童车、竞技类儿童卡丁车的轮组装配需求，核心作用是衔接轮圈、轮轴与传动制动部件，把轮辋的安装点位、轴承支承位、法兰连接面整合为一体，在控制整体重量的前提下满足轮端的抗弯、抗扭载荷要求。从结构布局来看，零件采用多法兰复合式构型，一侧伸出带周向均布孔位的星形安装耳，耳片上预留通孔用于和轮辐或者轮辋支架锁附，耳片边缘做了圆角过渡，避免应力集中在尖角位置；中部为阶梯式中空筒体，内孔预留轴承安装腔，可装入配对深沟球轴承，为轮轴提供回转支承，中空的腔体同时可以避让轴端锁紧螺母、制动盘连接座，不会和周边悬架摆臂发生运动干涉。筒体另一端延伸出环形法兰面，

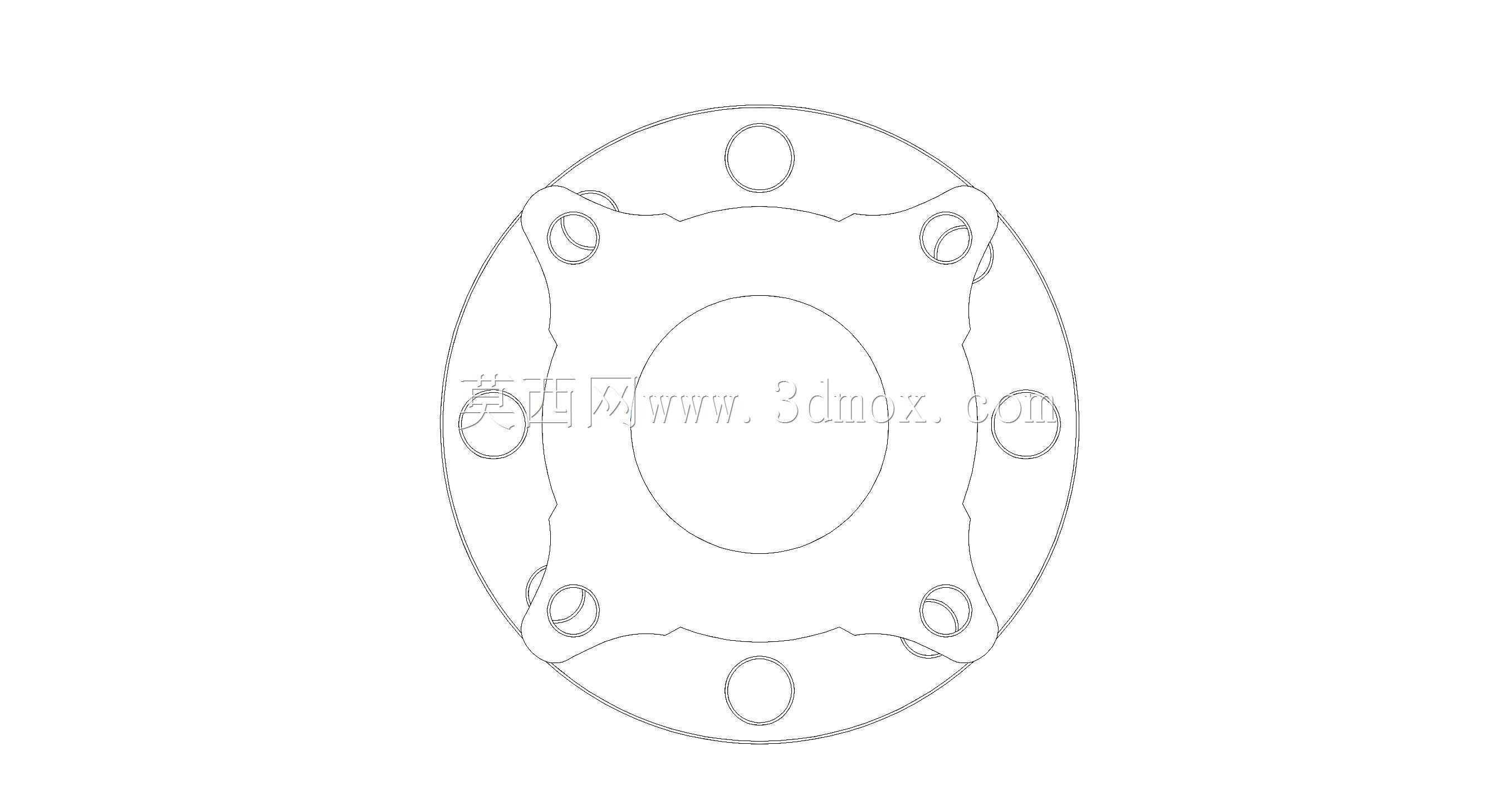

　　法兰端面上沿圆周排布多个螺纹底孔，用于固定制动盘或者传动链轮，孔位的分度圆经过匹配计算，和常规小型卡丁车的链轮、制动碟安装孔距兼容，不需要额外做转接板。设计阶段优先选用钛合金作为毛坯材料，相比普通钢制轮毂，同等结构强度下重量可降低四成左右，对于自重敏感的小型童车来说，簧下质量的降低能直接提升轮组的响应速度，过颠簸路面时悬架的跟随性更好，钛合金本身的抗腐蚀性能也能适配户外场地泥水、沙土的使用环境，表面不需要额外做防锈涂装。建模过程中所有安装孔的位置都按照装配公差做了间隙预留，法兰端面和筒体轴线的垂直度、轴承孔的同轴度都在草图阶段做了约束，避免后续加工出现回转偏心。安装边界方面，星形耳片的外廓尺寸控制在轮辋内部的安装空间内，

　　耳片最外侧到筒体轴线的距离小于轮辋内圈半径，装配时耳片完全藏在轮辋空腔里，不会突出到轮胎内侧造成摩擦；筒体轴向总长度匹配童车转向节的安装宽度，两端面伸出的长度刚好留出轴承压装和轴端挡圈的位置，不会出现轴向窜动。周向布置的连接孔分别对应轮辋固定、传动件锁附两类功能，孔位之间的筋板做了加厚处理，承受起步加速的扭矩和过弯时的侧向冲击时，筋板位置不会出现形变。中空筒体的壁厚经过受力校核，既不会因为壁厚过大浪费材料增加重量，也不会因为壁厚过薄在冲击载荷下发生屈曲，轴承腔的内径公差按照过渡配合设定，轴承压入后可以实现无间隙支承，运转时不会出现外圈打滑。整个结构没有多余的冗余特征，所有外表面的凸台都对应螺栓头的容纳空间，装配时紧固件可以完全沉到凸台内，外观平整也不会勾挂外部杂物，在童车的拆装维护场景下，操作人员不需要特殊工装就可以完成轮组、链轮的更换，适配小型定制车辆小批量装配的使用需求。
