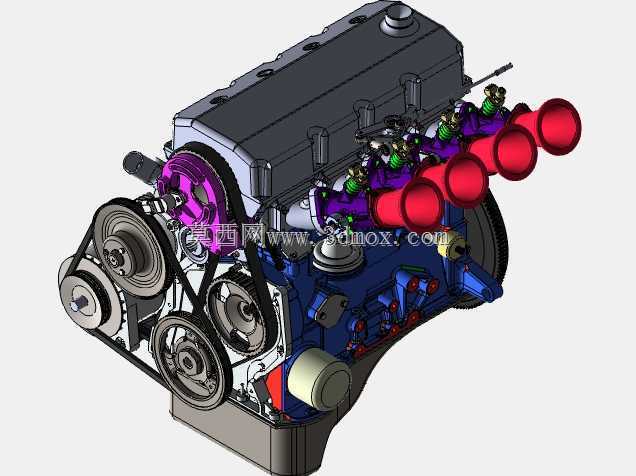

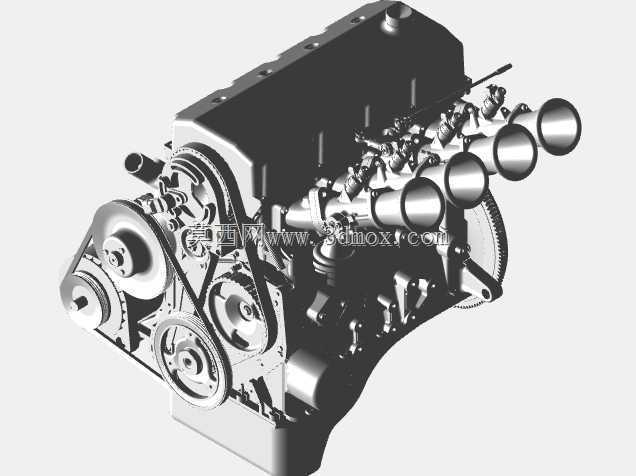

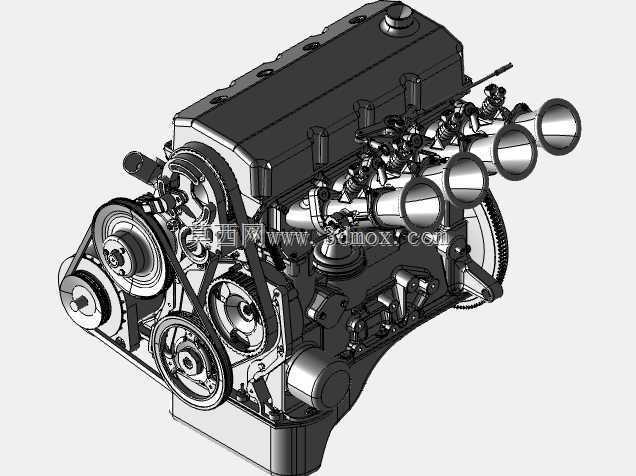

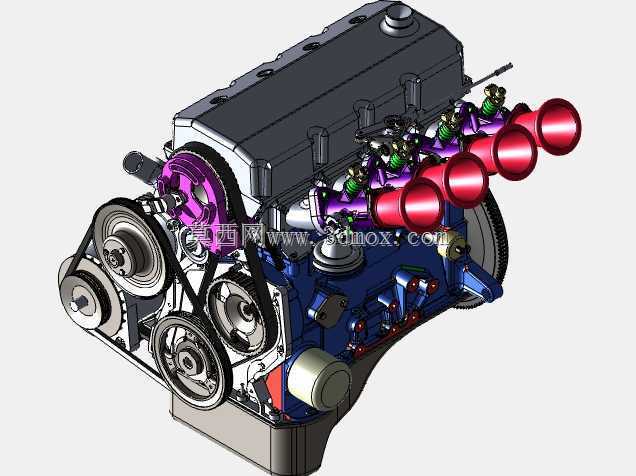

拉达16气门SOHC顶置发动机结构

　　这套拉达16气门SOHC顶置发动机缸盖结构，面向民用老款拉达车型动力升级、赛车改装以及小排量自然吸气发动机教学拆解场景使用，核心作用是替换原厂低流量两气门缸盖，在保留拉达缸体原有安装定位、冷却油路接口的基础上，通过四气门每缸的配气布局大幅提升进排气流通效率，拉高发动机高转速区间的呼吸能力，适配赛道日竞速、民间拉力改装以及老旧车型动力复原改造的实际需求。

　　从设计思路来看，整套结构没有完全推翻拉达原厂缸体的安装边界，缸盖底面的缸孔对位、螺栓孔分布、冷却水道开孔、机油油道通路全部和VAZ系列原厂缸体匹配，改装时无需对缸体上平面做大规模铣削改造，仅需按常规缸盖装配流程更换对应厚度的气缸垫、按规定扭矩顺序紧固缸盖螺栓即可完成对接，大幅降低民间改装的加工门槛。配气机构采用单顶置凸轮轴布局，单根凸轮轴同时驱动进气、排气两组气门，相比双顶置凸轮轴结构省去了额外的凸轮轴传动链轮、缸盖顶部安装空间，整体缸盖高度更紧凑，适配拉达车型原本狭小的发动机舱布局，不会出现改装后缸盖顶碰引擎盖、和周边进排气附件干涉的问题。

　　进排气道的走向经过重新优化，内壁流道截面顺着气门升程方向平滑过渡，避免原厂两气门缸盖流道急转弯造成的进气涡流损失，16个气门的布置让每缸进气面积相比原厂两气门结构提升近一倍，在高转速下进气充填效率明显提升，发动机峰值功率输出区间可以向高转速方向延展，更贴合赛车改装的动力输出特性。凸轮轴的轴承座、气门弹簧座、气门油封的安装位都预留了标准配件的兼容空间，既可以使用改装强化型气门弹簧适配更高的凸轮轴升程，也可以直接换装原厂规格的维护配件，兼顾改装性能和日常维修的配件通用性。

　　外形尺寸上，缸盖整体长宽和原厂VAZ缸体上平面完全对齐，顶部凸轮轴室的罩盖安装法兰沿用原厂密封面结构，不需要额外定制气门室盖；前端凸轮轴正时链轮的安装位、正时皮带的张紧轮固定点位都和原厂正时系统匹配，改装时可以沿用原有正时皮带、张紧轮组件，不需要重新设计正时传动路径。缸盖侧面的水温传感器安装孔、机油压力反馈油孔、进气歧管和排气歧管的安装法兰面都预留了标准接口，周边发电机、起动机、水管线束的安装位置不会发生偏移，整车改装时不需要大范围改动机舱内的附属部件布局。整套结构的建模完整还原了内部气道、油道、气门导管、凸轮轴支撑的所有细节，既可以作为改装件开模生产的结构参考，也能用于发动机配气原理的教学演示，清晰展示单顶置凸轮轴四气门结构的动力传递和气流走向逻辑。
