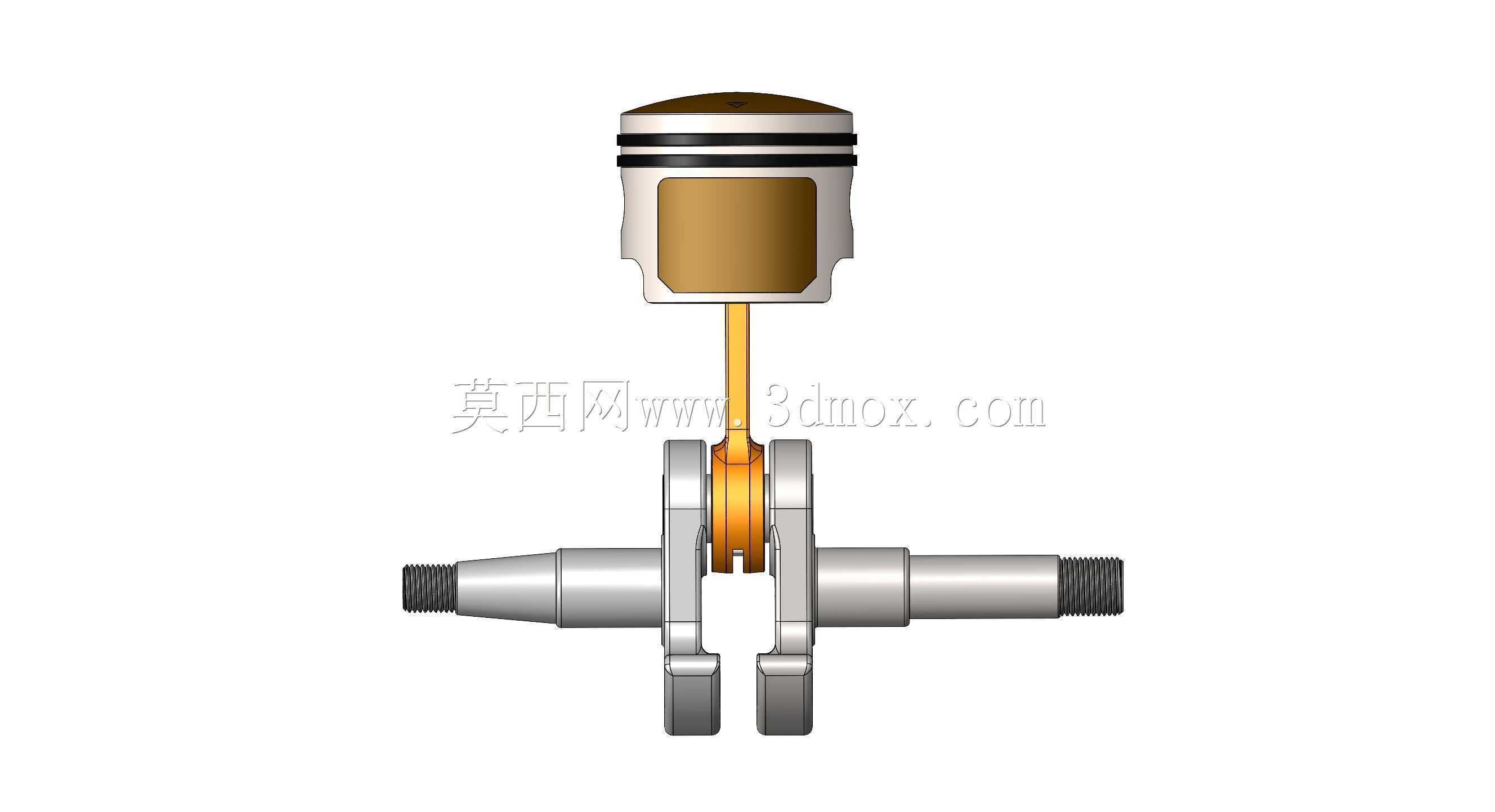

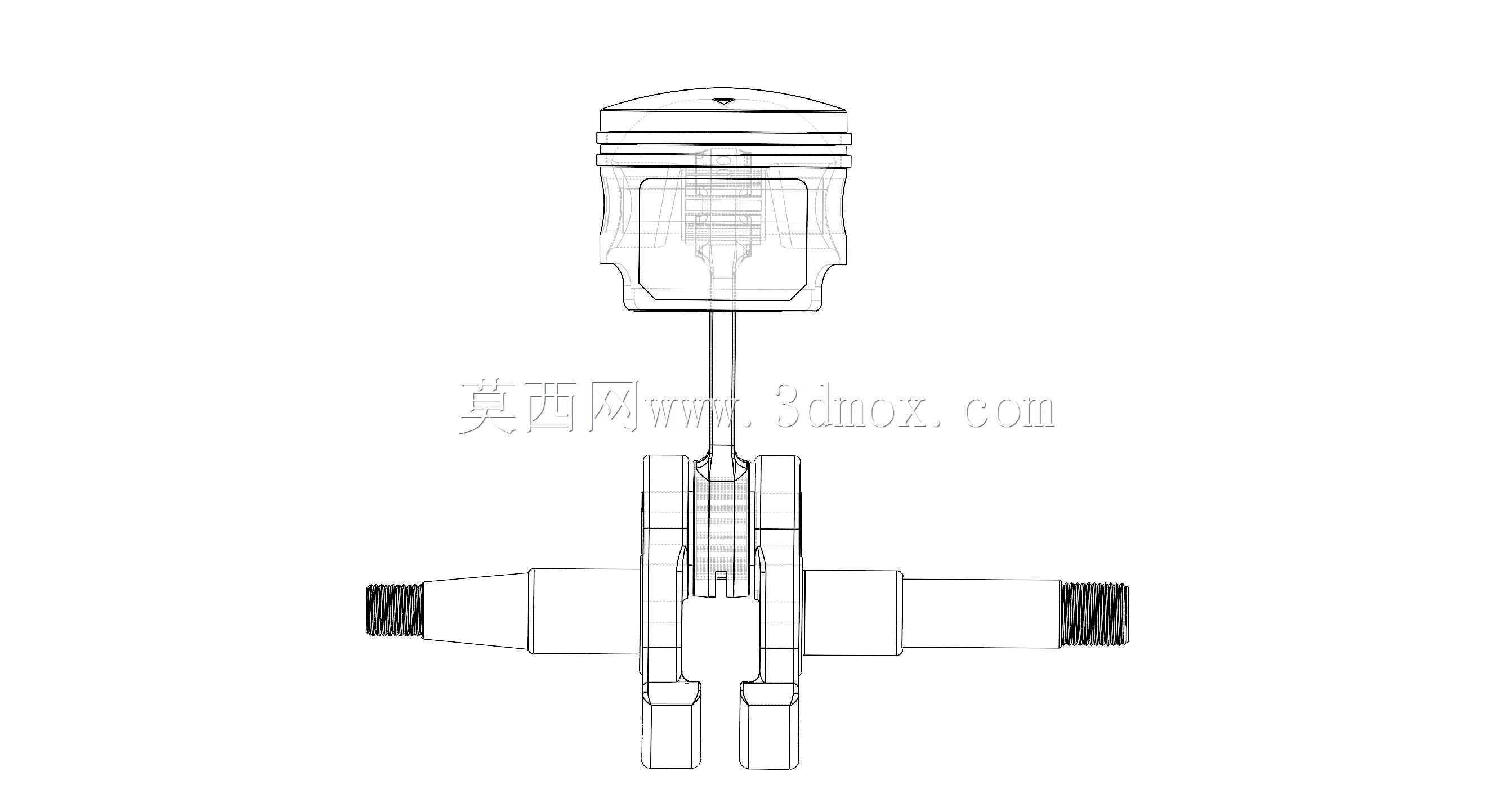

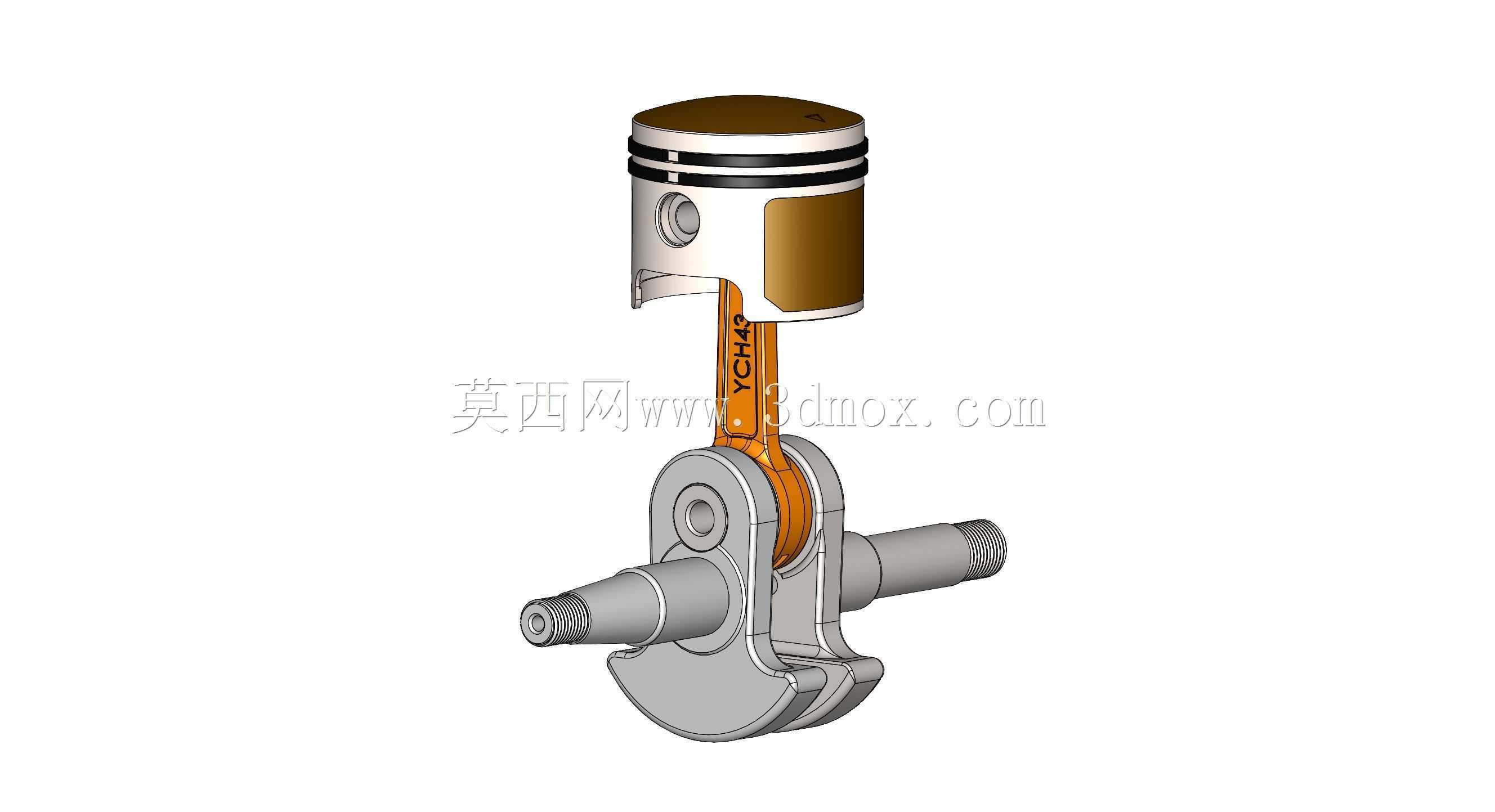

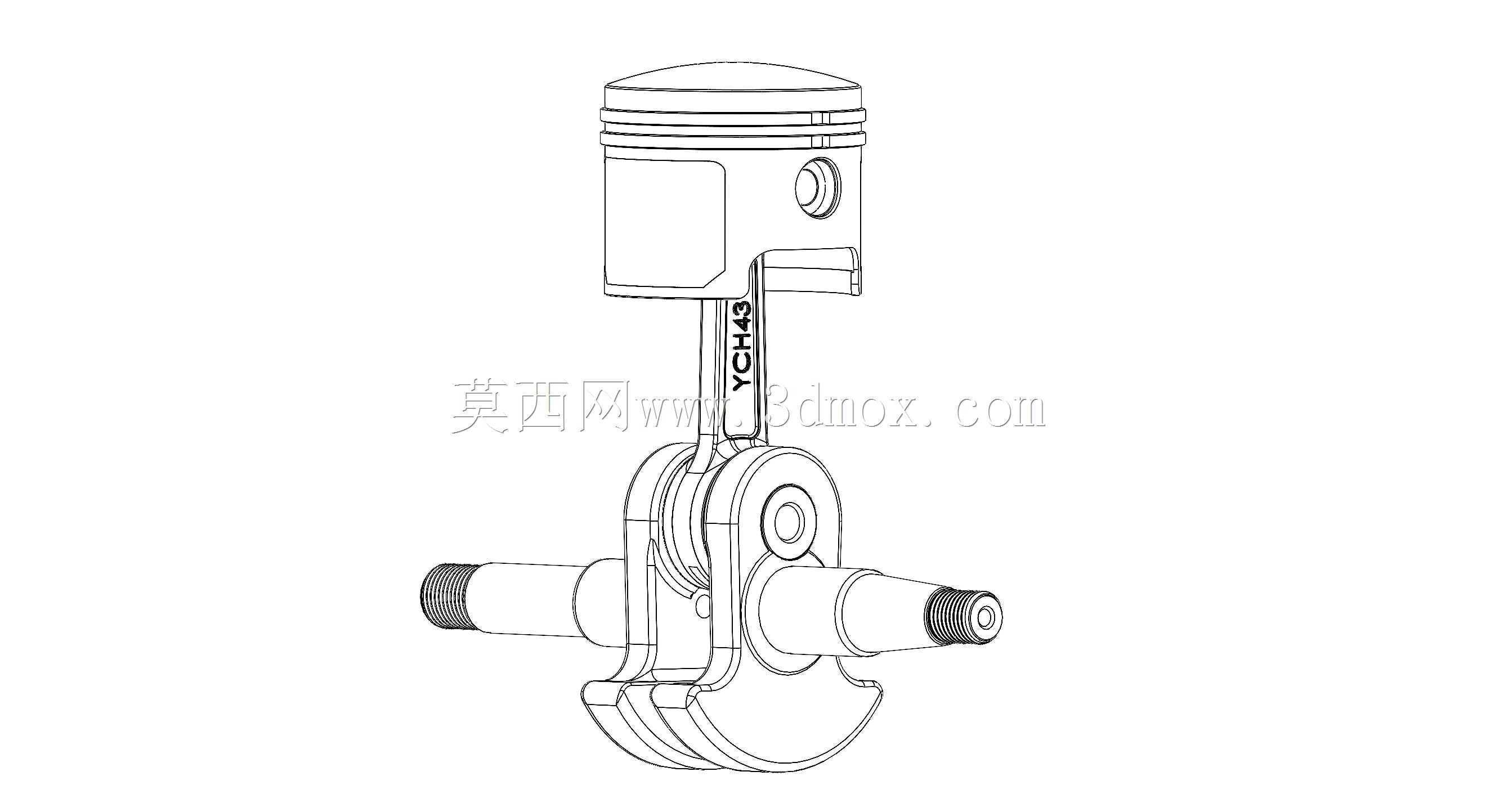

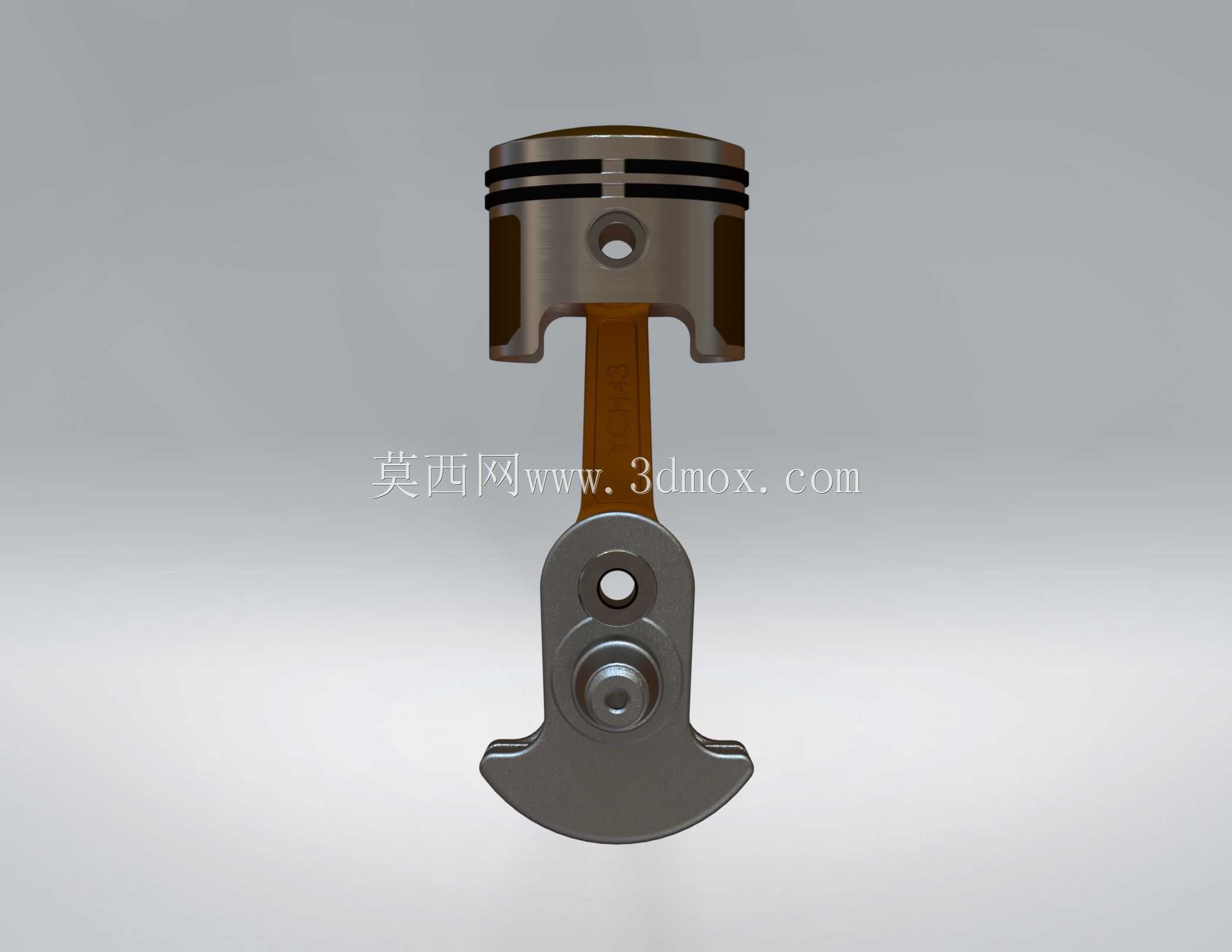

二冲程发动机活塞曲柄连杆总成

　　这套曲柄连杆活塞总成面向小排量二冲程动力装置的结构设计与运动校核场景，常见于小型航模动力、便携园林机械、轻型越野摩托以及小型发电机组的核心传动单元。整套部件承担着将燃烧室内燃气爆发压力转化为旋转扭矩的核心职能，活塞在气缸内做往复直线运动，通过活塞销将载荷传递给连杆，连杆再驱动带平衡重的曲柄完成回转输出，整个运动链的配合精度直接决定动力输出平顺性、整机振动水平与服役寿命。

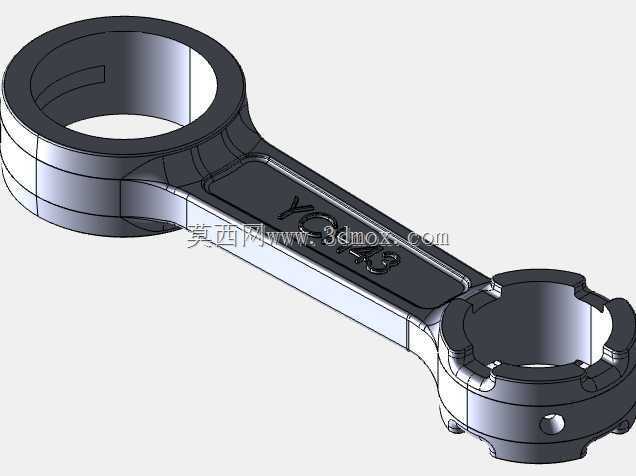

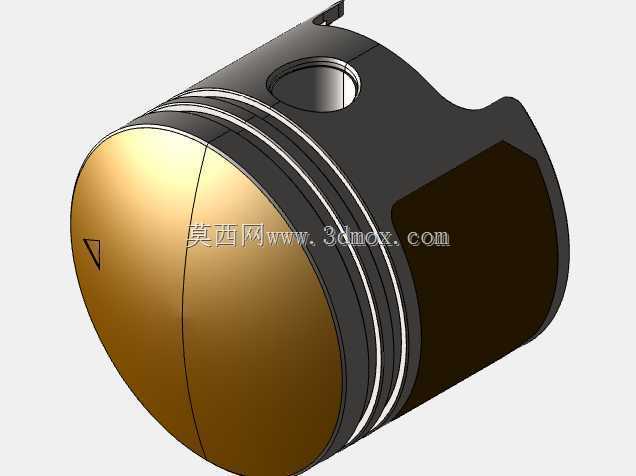

　　从结构设计逻辑来看，活塞头部预留了三道环槽，用于装配气环与油环，保证燃烧室密封的同时控制缸壁润滑油膜厚度；活塞销座孔采用对称加强布局，避免交变载荷下销座局部应力集中。连杆杆身采用工字形截面构型，在保证纵向抗弯、抗扭刚度的前提下尽可能降低往复运动质量，小头端通过活塞销与活塞铰接，大头端与曲柄销采用高精度间隙配合，适配轴瓦的装配公差要求。曲柄部分集成了扇形平衡重，用于抵消活塞连杆组件往复运动产生的一阶惯性力，大幅降低整机运行时的振动幅值，曲柄轴端设置有定位轴颈与输出连接位，可直接匹配磁电机安装座与动力输出接口。

　　在安装边界层面，活塞外径需与气缸内壁保持规定的配缸间隙，活塞在上止点、下止点位置时不得与气缸盖、曲轴箱发生运动干涉；连杆摆动过程中，其杆身轮廓需避让曲轴箱内壁与气缸套下沿，曲柄平衡重的回转半径范围内不能布置其他管路或固定结构。建模过程中已完成全行程运动干涉检查，各铰接副的配合公差、圆角过渡、减重槽细节均按实际加工逻辑还原，可直接用于动力总成的装配仿真、运动学分析以及零部件加工工艺参考，也能作为小型动力设备选型阶段的结构参照，帮助设计人员快速确认曲轴箱内腔尺寸、气缸高度匹配关系以及外围附件的布置空间。
