V型六缸内燃机动力总成结构

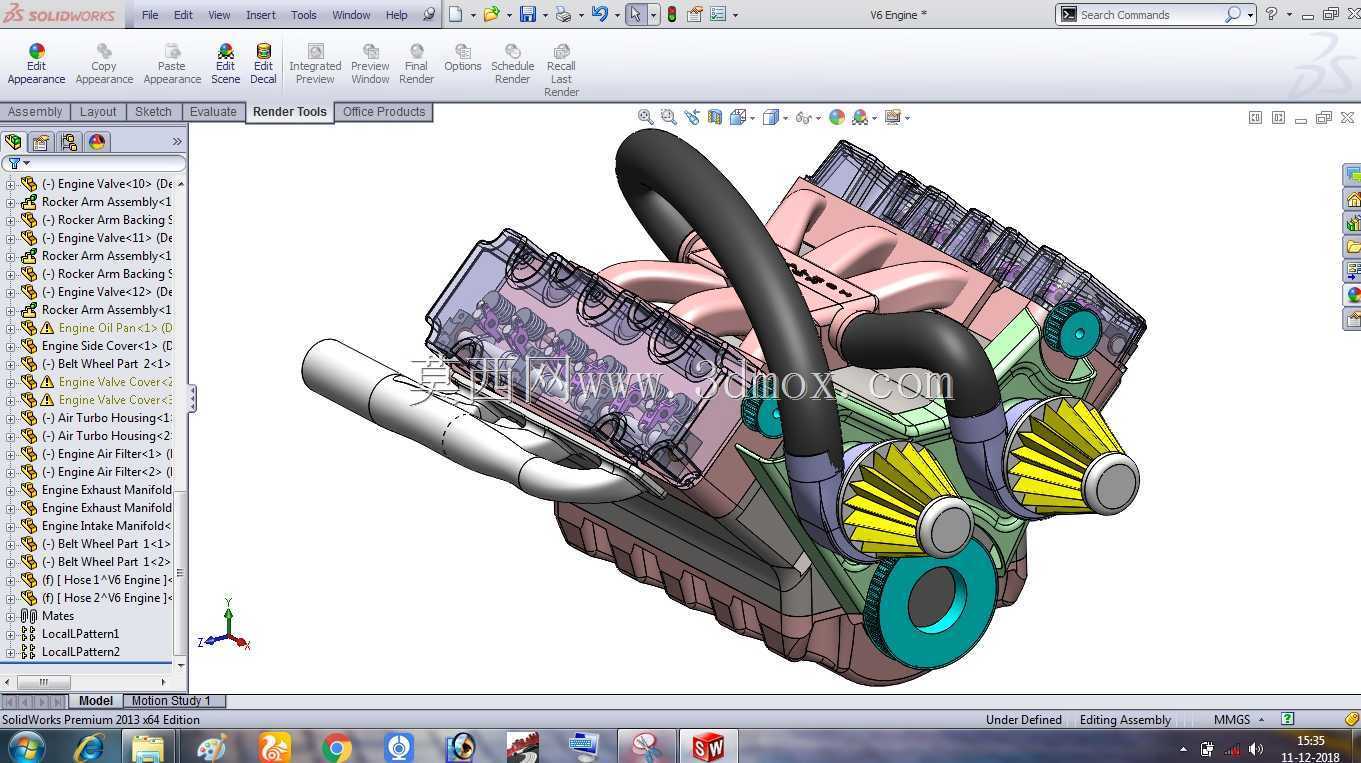

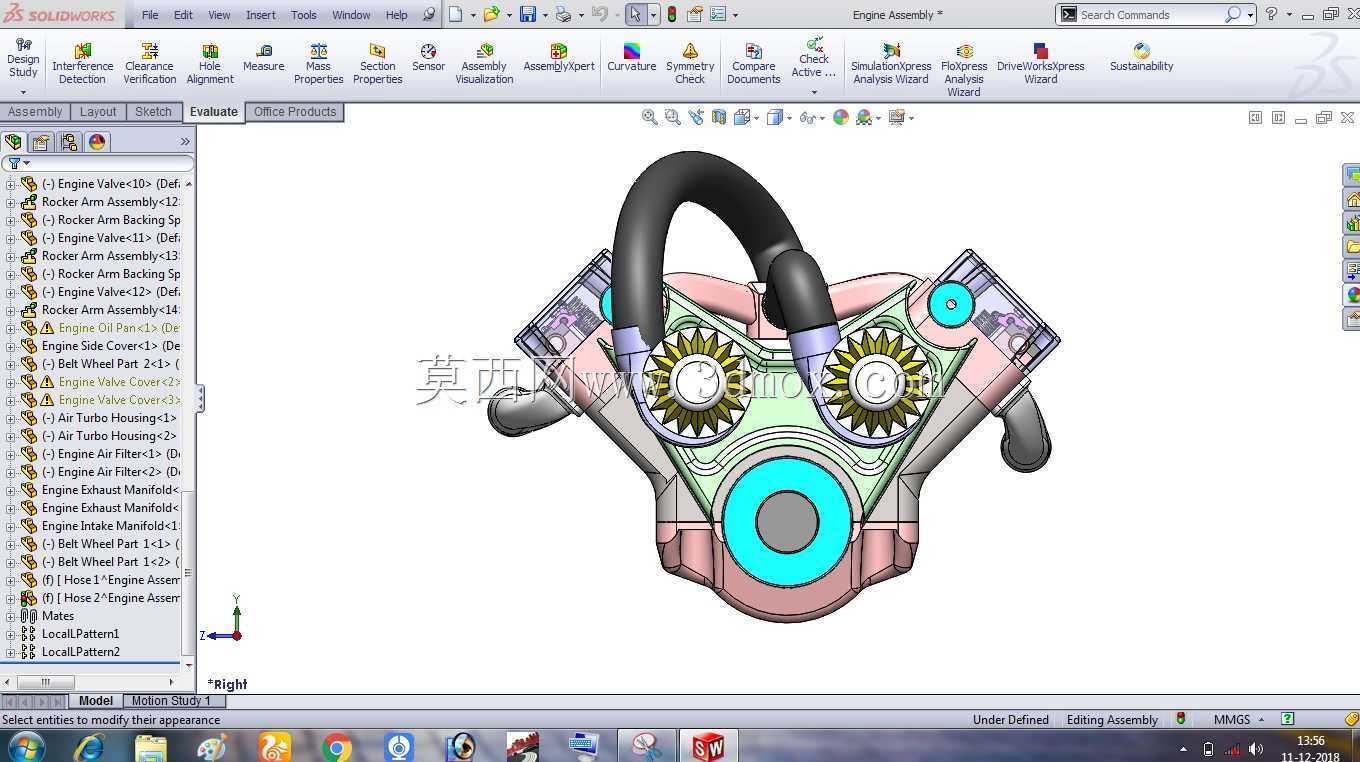

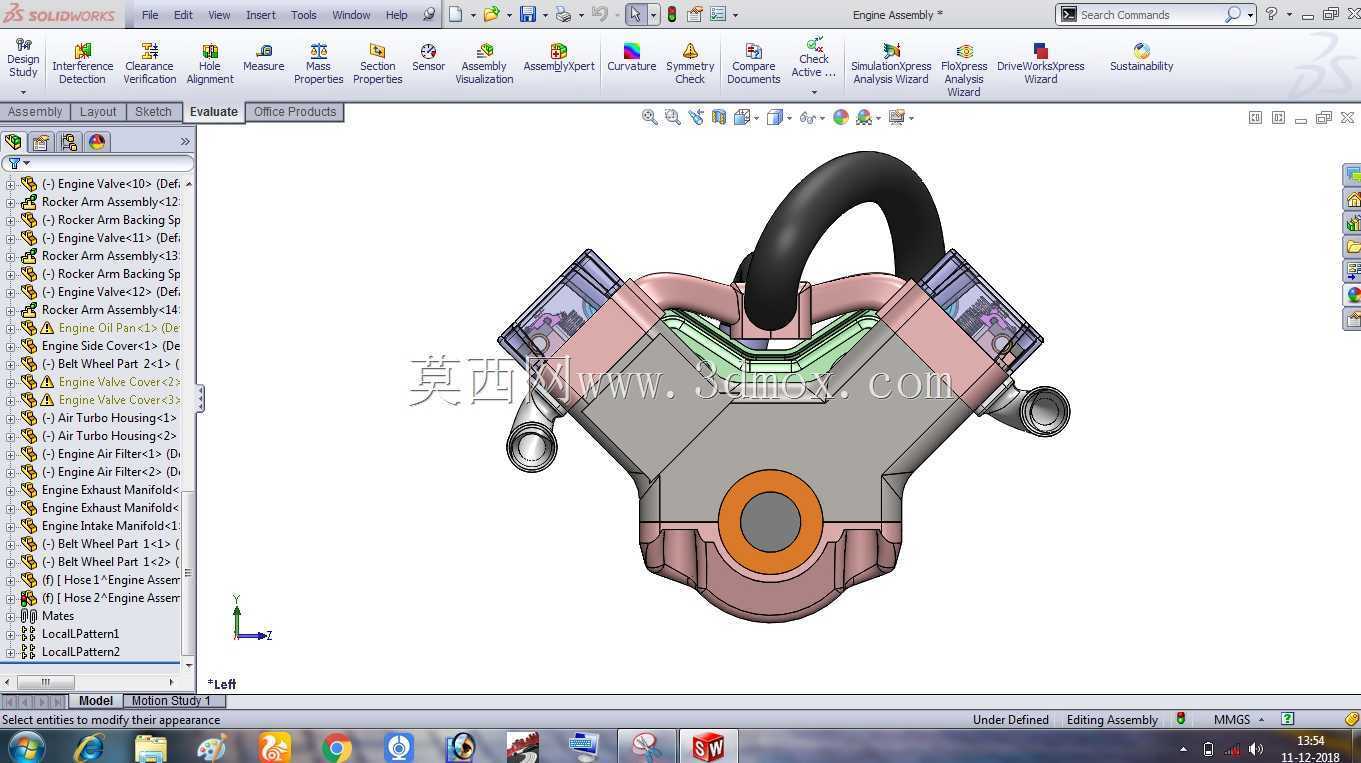

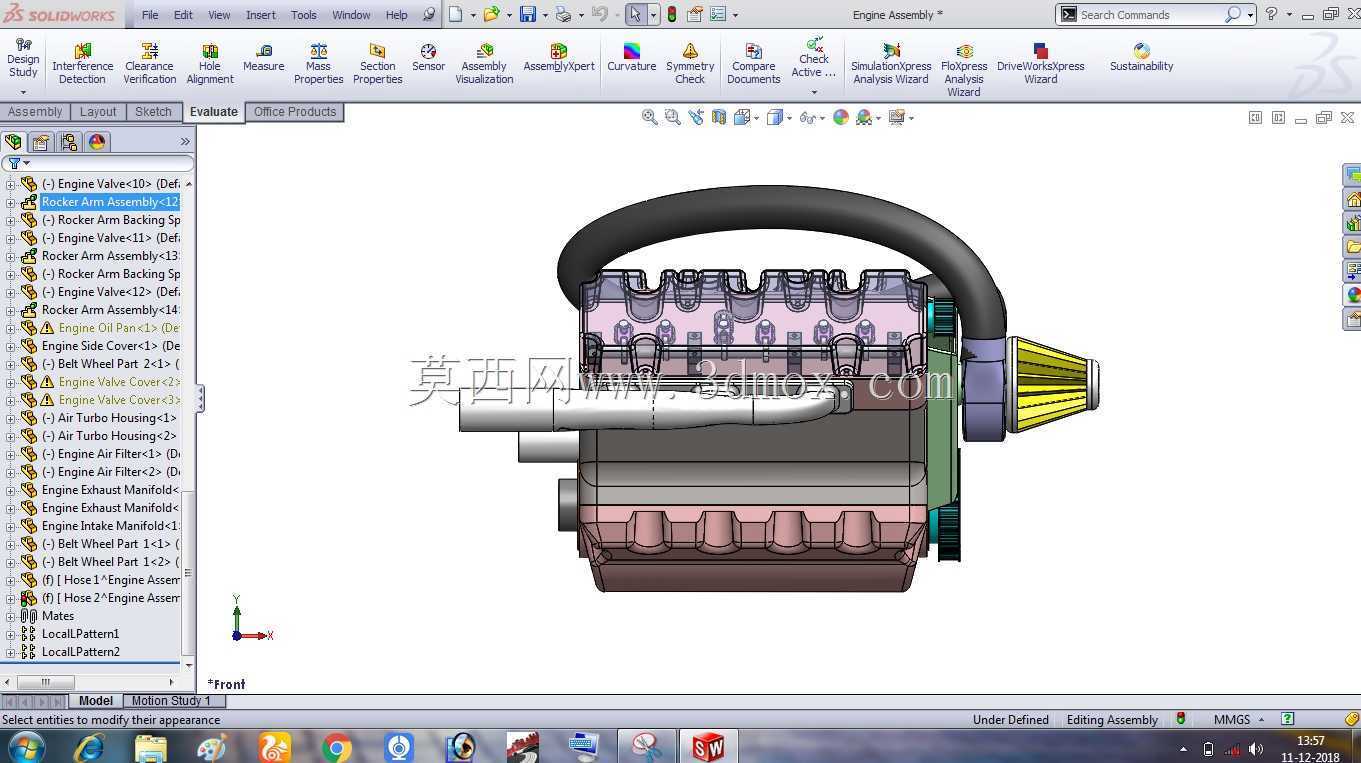

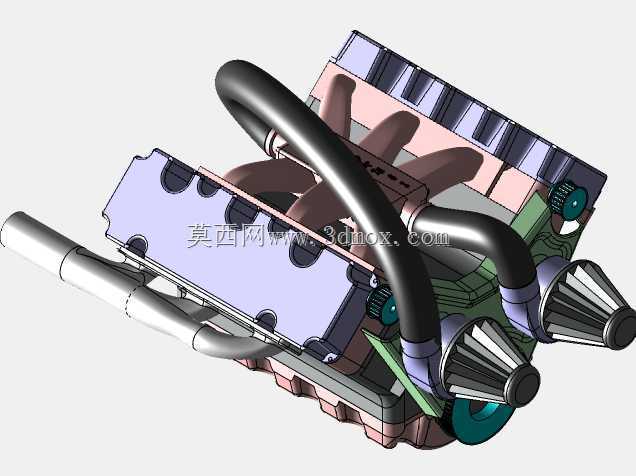

　　这套V型六缸内燃机三维结构完整呈现了车用动力核心的整机布局，两列气缸以夹角呈V形对置排布，相比直列六缸方案大幅压缩了轴向长度，机舱纵向占用空间更小，更适配前置后驱、高性能乘用车辆以及小型工程机械的动力舱布置边界。建模过程中先以曲轴主轴颈同轴度为装配基准，确定两侧缸体的分型面与缸孔中心距，再依次叠合缸盖、气门室罩、进排气歧管与冷却水道壳体，保证各配合面的安装孔位、密封面宽度与实际装配逻辑一致。

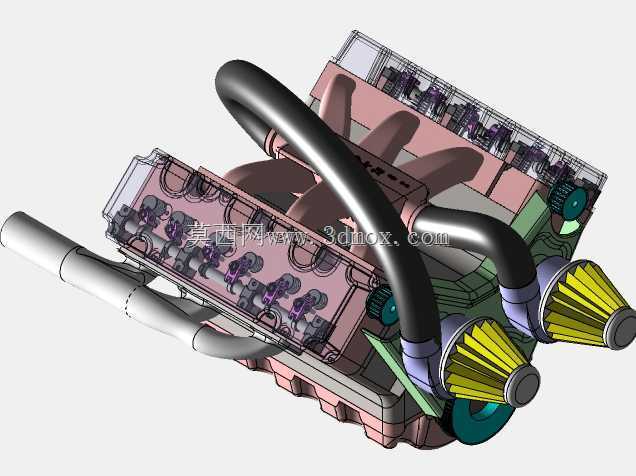

　　从功能实现来看，模型覆盖了内燃机做功循环的关键子系统：曲轴连杆活塞组将活塞往复运动转化为旋转扭矩，V形布置让两侧连杆错拐做功，点火间隔更均匀，运转平顺性优于同排量直列机型；顶置配气机构包含凸轮轴、气门、摇臂与弹簧组件，按配气相位控制进排气启闭；两侧锥形空滤与弯管构成进气通路，排气歧管汇总废气导出，冷却风扇与水道壳体负责带走燃烧室多余热量，油底壳区域预留润滑储油空间。

　　外形尺寸方面，整机宽度随V型缸体夹角向外延展，高度方向由缸盖、进气歧管与风扇叠加确定，安装边界需预留前端皮带轮、输出端法兰以及周边管路的拆装空间，悬置支点分布在缸体两侧加强筋位置，可直接对接整车副车架或设备机架。结构设计上，缸体采用加强筋分层布局，既承受燃烧爆发压力，又控制整机重量；进气管路走向避开高温排气侧，降低进气热衰减；齿轮与带轮的传动比匹配水泵、风扇与凸轮轴驱动，保证附属系统转速同步。

　　该结构可用于动力总成选型校核、整车机舱干涉检查、教学演示以及零部件逆向设计参考，工程师可直接在装配环境中测量缸心距、连杆摆角、活塞行程等核心参数，验证不同倾角下的运动包络，避免实际装机出现活塞碰气门、管路与车体干涉等问题。
